商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 3.3V固定出力LDOレギュレーター,3A 低脱出電圧調節器,TO-263 パッケージ 産業用電圧調節器 |
||

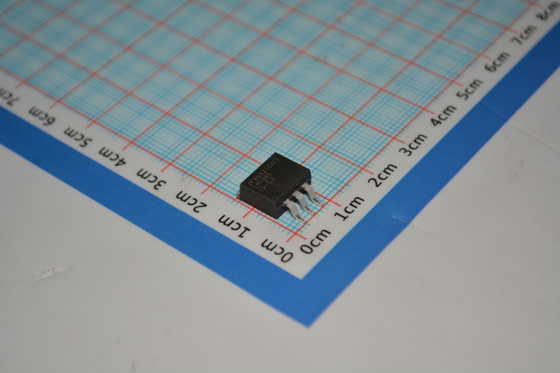

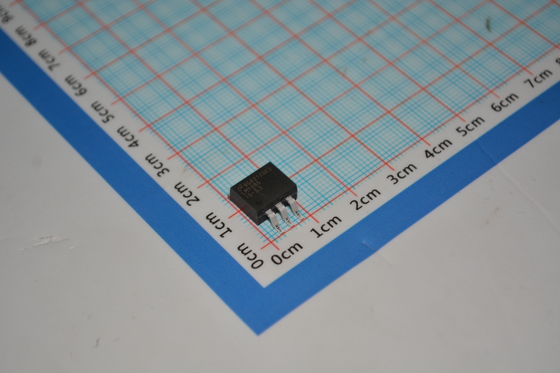

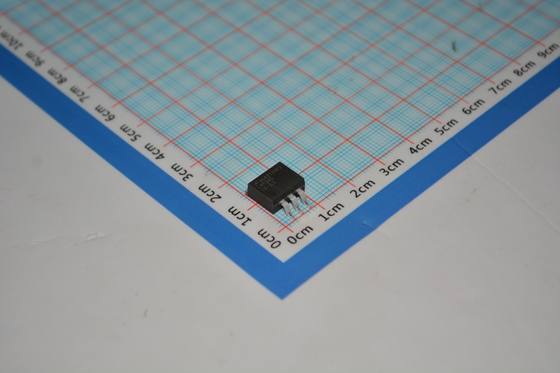

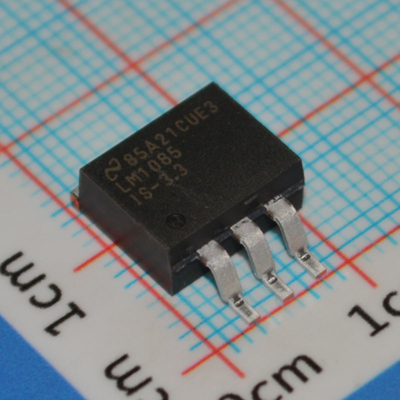

LM1085ISX-3.3 3.3V 固定 3A出力 低脱出 (1.5V) 熱電流保護 TO-263 パッケージ 4.75V-15V 入力 急速応答 産業温度 (-40°C ~ +125°C)
特徴
• 3.3-V,5.0-V,12-V,調整可能な1バージョンで提供
• 電流制限と熱保護
●出力電流3A
ライン規則 0.015% (典型)
負荷規制 0.1% (典型)
申請
• 高効率の線形調節器
• バッテリー 充電器
• 供給の切り替えに関するポスト規制
• 常流調節器
• マイクロプロセッサの供給
記述
LM1085は,負荷電流の3Aで最大1.5Vのドロップアウトを持つレギュレーターである.TIの業界標準LM317と同じピンアウトを持っています.
LM1085の調節可能な出力電圧バージョンの出力電圧を設定するには,2つのレジスタが必要である.固定出力電圧バージョンは調整レジスタを統合する.
LM1085回路には,ゼーナー・トリミング・バンドギャップ参照,電流制限,熱シャットダウンが含まれています.
5A版についてはLM1084と1.5A版についてはLM1086を参照してください.
情報
|
カテゴリー
|
|
|
|
Mfr
|
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
テープ&ロール (TR)
切断テープ (CT)
Digi-Reel®
|
|
|
部品のステータス
|
時代遅れ
|
|
|
出力構成
|
|
|
|
出力型
|
|
|
|
規制当局の数
|
1
|
|
|
電圧 - 入力 (最大)
|
27V
|
|
|
電圧 - 出力 (分/固定)
|
3.3V
|
|
|
電圧 - 出力 (最大)
|
-
|
|
|
圧力の減少 (最大)
|
1.5V @ 3A
|
|
|
電流 - 出力
|
|
|
|
電流 - 静止 (Iq)
|
10mA
|
|
|
PSRR
|
72dB (120Hz)
|
|
|
制御機能
|
-
|
|
|
保護 機能
|
過剰な電流,過剰な温度
|
|
|
動作温度
|
-40°C ~ 125°C (TJ)
|
|
|
マウントタイプ
|
表面マウント
|
|
|

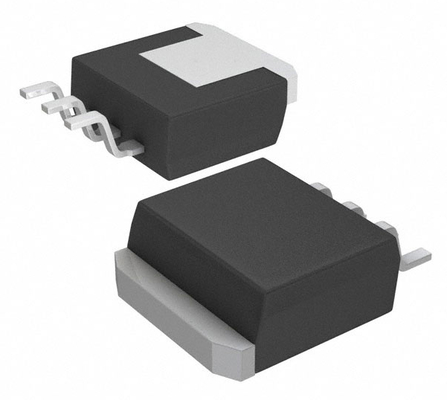

パッケージ/ケース
|
TO-263-4,D2PAK (3リード+タブ),TO-263AA
|
|
|
供給者のデバイスパッケージ
|
TO-263 (DDPAK-3)
|
|
|
基本製品番号
|
図面
