| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | LT3505IMS8E 同期調整可能なDC/DCコンバータ,デュアル出力DC/DCコンバータ 3.6-36V入力,低リップルDC/DCコンバータ 1.2MHz周波数 |
||

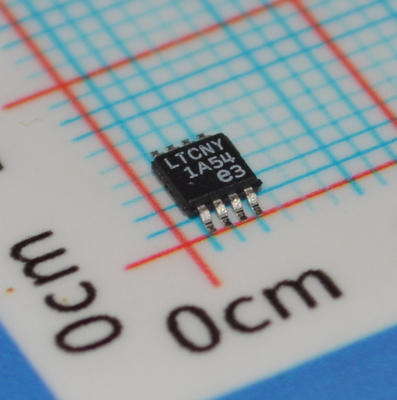

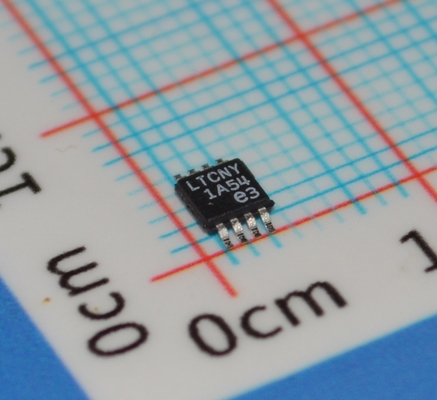

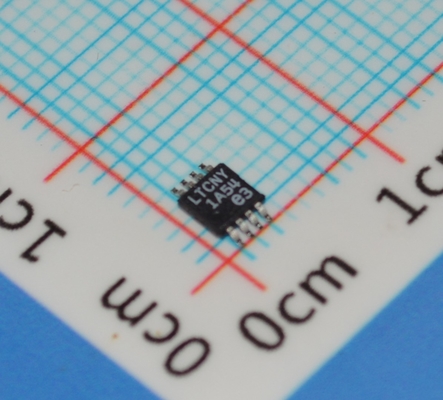

LT3505IMS8E#PBF デュアルDC/DCコンバータ 3.6-36V入力 2.5A/1.6A出力 1.2MHz周波数調整可能同期ソフトスタート 8-MSOP -40℃～125℃ 低リップル
特徴
広い入力範囲：3.6V～36V動作、最大40V
最大1.2A出力電流
抵抗プログラマブル固定周波数動作、200kHz～3MHz
出力調整可能、780mVまで
短絡保護
小型コンデンサとインダクタを使用
ソフトスタート
低シャットダウン電流：<2µA
低VCESATスイッチ：1Aで350mV
熱的に強化された、薄型3mm x 3mm DFN-8およびMSOP-8パッケージ
アプリケーション
車載バッテリーレギュレーション
産業用制御電源
壁面トランスレギュレーション
分散電源レギュレーション
バッテリー駆動機器
説明
LTandreg;3505は、内部1.4Aパワースイッチを備えた電流モードPWM降圧DC/DCコンバータです。3.6V～36V（最大40V）の広い動作入力範囲により、LT3505は、非安定化壁面トランス、24V産業用電源、車載バッテリーなど、さまざまな電源からの電力調整に最適です。発振器は高周波動作にプログラムでき、小型で低コストの外部コンポーネントを使用できます。または、効率を最大化するために低周波動作にプログラムすることもできます。
サイクルごとの電流制限により、短絡出力に対する保護が提供され、ソフトスタートにより起動時の入力電流サージが排除されます。低電流（<2µA）シャットダウンモードは、出力の切断を提供し、バッテリー駆動システムでの簡単な電力管理を可能にします。
情報
|
カテゴリ
|
|
|
|
メーカー
|
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
チューブ
|
|
|
部品ステータス
|
アクティブ
|
|
|
機能
|
降圧
|
|
|
出力構成
|
正
|
|
|
トポロジー
|
|
|
|
出力タイプ
|
|
|
|
出力数
|
1
|
|
|
電圧 - 入力（最小）
|
3.6V
|
|
|
電圧 - 入力（最大）
|
36V
|
|
|
電圧 - 出力（最小/固定）
|
|
|
|
電圧 - 出力（最大）
|
33.84V
|
|
|
電流 - 出力
|
|
|
|
周波数 - スイッチング
|
200kHz～3.01MHz
|
|
|
同期整流器
|
いいえ
|
|
|
動作温度
|
-40℃～125℃（TJ）
|
|
|
取り付けタイプ
|
表面実装
|
|
|
パッケージ/ケース
|
|
|
|
サプライヤデバイスパッケージ
|
8-MSOP-EP
|
|
|
基本製品番号
|
図面
