商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | ARM7 MCU 32 ビット RISC コア,LPC2131FBD64 産業用MCU,64KB フラッシュ 16KB RAM MCU |
||

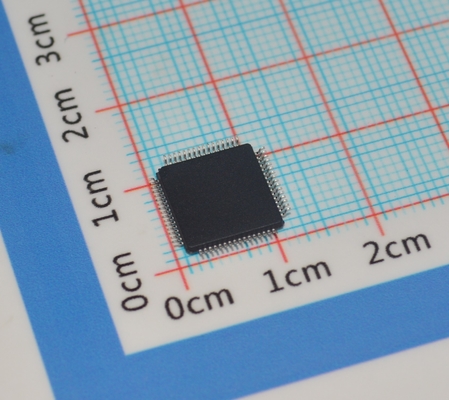

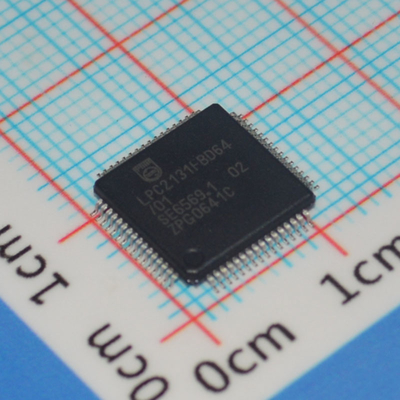

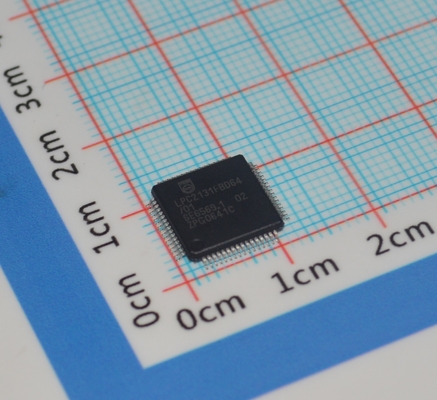

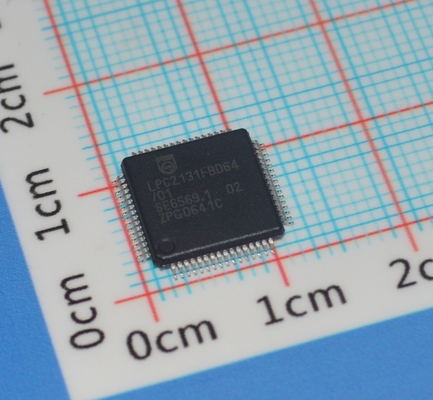

LPC2131FBD64/01,15 ARM7 MCU 32ビットRISCコア 64KBフラッシュ 16KB RAM 60MHz速度 USB 2.0 2x UART 64-LQFP -40℃～+85℃ 産業グレード
特徴と利点
2.1 LPC213x/01デバイスによる機能強化
高速GPIOポートにより、元のLPC213xよりも最大3.5倍高速なポートピンのトグルが可能になります。また、その機能に関係なく、いつでもポートピンを読み取ることができます。
ADC(s)専用の結果レジスタにより、割り込みオーバーヘッドが削減されます。
UART0/1には、分数ボーレートジェネレーター、自動ボーディング機能、およびハードウェアで完全に実装されたハンドシェイクフロー制御が含まれています。
追加のBOD制御により、消費電力のさらなる削減が可能になります。
2.2 LPC213xおよびLPC213x/01に共通の主な機能
小型LQFP64またはHVQFN64パッケージの16/32ビットARM7TDMI-Sマイクロコントローラー。
オンチップSRAM 8/16/32 kB、オンチップフラッシュプログラムメモリ32/64/128/256/512 kB。 128ビット幅のインターフェース/アクセラレータにより、60 MHzの高速動作が可能になります。
オンチップブートローダーソフトウェアを介したインシステムプログラミング/インアプリケーションプログラミング（ISP/IAP）。 400 msでの単一フラッシュセクターまたはフルチップ消去、および1 msでの256 Bのプログラミング。
EmbeddedICE RTおよびEmbedded Traceインターフェースは、オンチップRealMonitorソフトウェアによるリアルタイムデバッグと、命令実行の高速トレースを提供します。
1つ（LPC2131/32）または2つ（LPC2134/36/38）の8チャンネル10ビットADCは、合計最大16個のアナログ入力を提供し、変換時間はわずか2.44
s/チャンネル。
単一の10ビットDACは、可変アナログ出力（LPC2132/34/36/38）を提供します。
2つの32ビットタイマー/外部イベントカウンター（それぞれ4つのキャプチャチャネルと4つの比較チャネル）、PWMユニット（6つの出力）およびウォッチドッグ。
独立した電源と専用の32 kHzクロック入力を備えた低電力リアルタイムクロック。
2つのUART（16C550）、2つの高速I2Cバス（400 kbit/s）、SPI、およびバッファリングと可変データ長機能を備えたSSPを含む複数のシリアルインターフェース。
構成可能な優先度とベクトルアドレスを備えたベクトル割り込みコントローラー。
小型LQFP64またはHVQFNパッケージで最大47個の5 Vトレラント汎用I/Oピン。
最大9つのエッジまたはレベルトリガーの外部割り込みピンが利用可能。
プログラマブルオンチップPLLから最大60MHzのCPUクロックが利用可能で、安定時間は100 usです。
オンチップ統合発振器は、1 MHz〜30 MHzの範囲の外部水晶発振器および最大50 MHzの外部発振器で動作します。
省電力モードには、アイドルおよびパワーダウンが含まれます。
周辺機能の個別の有効化/無効化、および追加の電力最適化のための周辺クロックのスケーリングダウン。
外部割り込みまたはBODを介したパワーダウンモードからのプロセッサのウェイクアップ。
PORおよびBOD回路を備えた単一電源チップ：
CPU動作電圧範囲3.0 V〜3.6 V（3.3 V ±10％）、5 VトレラントI/Oパッド。
概要
製品データシートLPC2131/32/34/36/38マイクロコントローラーは、リアルタイムエミュレーションと組み込みトレースサポートを備えた16/32ビットARM7TDMI-S CPUに基づいており、マイクロコントローラーと32 kB、64 kB、128 kB、256 kB、および512 kBの組み込み高速フラッシュメモリを組み合わせたものです。 128ビット幅のメモリインターフェースと独自のアクセラレータアーキテクチャにより、最大クロックレートでの32ビットコード実行が可能になります。重要なコードサイズアプリケーションの場合、代替の16ビットThumbモードは、パフォーマンスのペナルティを最小限に抑えながら、コードを30％以上削減します。
小型サイズと低消費電力により、これらのマイクロコントローラーは、アクセス制御やPOSなど、小型化が重要な要件となるアプリケーションに最適です。幅広いシリアル通信インターフェースと8 kB、16 kB、および32 kBのオンチップSRAMオプションを備えているため、通信ゲートウェイやプロトコルコンバーター、ソフトモデム、音声認識、ローエンドイメージングに非常に適しており、大きなバッファサイズと高い処理能力の両方を提供します。さまざまな32ビットタイマー、単一またはデュアル10ビット8チャンネルADC、10ビットDAC、PWMチャネル、および最大9つのエッジまたはレベルトリガーの外部割り込みピンを備えた47個のGPIOラインにより、これらのマイクロコントローラーは、産業用制御および医療システムに特に適しています。
情報
|
カテゴリ
|
|
|
|
メーカー
|
|
|
|
シリーズ
|
|
|
|
パッケージング
|
トレイ
|
|
|
部品ステータス
|
新規設計には適していません
|
|
|
DigiKeyプログラマブル
|
未検証
|
|
|
コアプロセッサ
|
ARM7®
|
|
|
コアサイズ
|
16/32ビット
|
|
|
速度
|
60MHz
|
|
|
接続性
|
I2C、Microwire、SPI、SSI、SSP、UART/USART
|
|
|
周辺機器
|
ブラウンアウト検出/リセット、POR、PWM、WDT
|
|
|
I/Oの数
|
47
|
|
|
プログラムメモリサイズ
|
|
|
|
プログラムメモリタイプ
|
FLASH
|
|
|
EEPROMサイズ
|
-
|
|
|
RAMサイズ
|
8K x 8
|
|
|
電圧 - 供給（Vcc/Vdd）
|
3V〜3.6V
|
|
|
データコンバーター
|
A/D 8x10b SAR; D/A 1x10b
|
|
|
発振器タイプ
|
内部
|
|
|
動作温度
|
-40℃〜85℃（TA）
|
|
|
グレード
|
-
|
|
|
資格
|
-
|
|
|
取り付けタイプ
|
表面実装
|
|
|
サプライヤデバイスパッケージ
|
64-LQFP（10x10）
|
|
|
パッケージ/ケース
|
64-LQFP
|
|
|
基本製品番号
|
図面
