商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | LM25119PSQ バックコントローラIC,4.5-42V入力バックコントローラ,100V/10A MOSFETドライブIC |
||

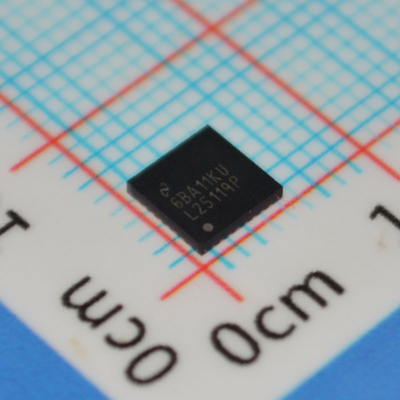

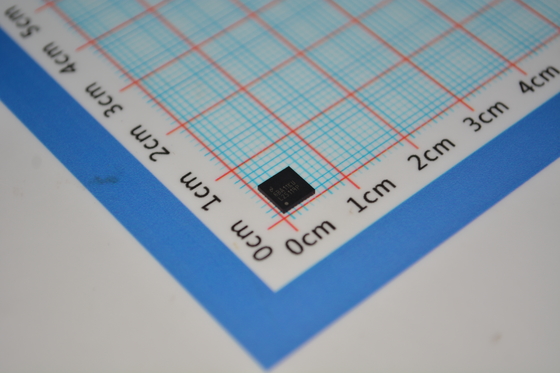

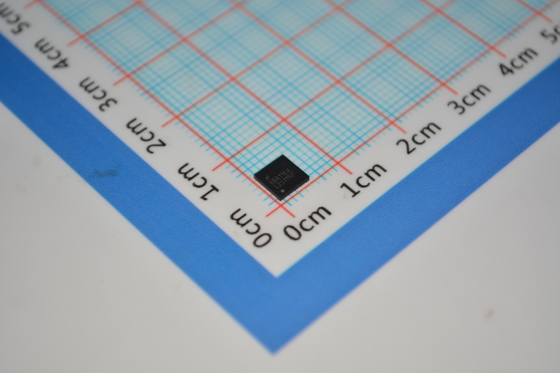

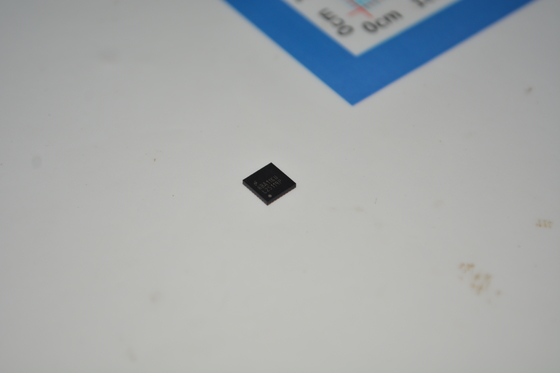

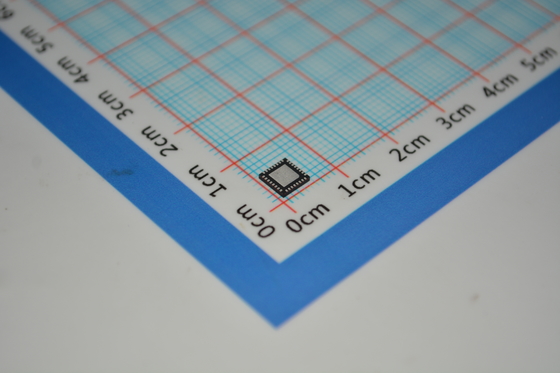

LM25119PSQ/NOPB バックコントローラ 4.5-42V 入力 100V/10A MOSFET ドライブ 200kHz-1MHz 周波数同期 整流可能 UVLO 熱保護 16-WQFN、-40℃～+125℃
特徴
• エミュレートされたピーク電流モード制御
• 広い動作範囲 (4.5 V ～ 42 V)
• デュアル出力またはインターリーブシングル出力に簡単に設定可能
• 堅牢な 3.3-A ピークゲートドライブ
• スイッチング周波数は最大 750 kHz までプログラム可能
• オプションのダイオードエミュレーションモード
• 0.8 V からのプログラム可能な出力
• 高精度 1.5% 電圧リファレンス
• プログラム可能な電流制限
• ヒカップモード過負荷保護
• プログラム可能なソフトスタート
• プログラム可能なライン低電圧ロックアウト
• 外部バイアス電源への自動切り替え
• Channel2 イネーブルロジック入力
• 熱シャットダウン
• リードレス 32 ピン WQFN パッケージ
アプリケーション
• 産業用 DC-DC モータードライバ
• テレコムサーバーおよびルーター
説明
LM25119 デバイスは、高電圧または変動の大きい入力電源からの降圧レギュレータアプリケーションを目的としたデュアル同期バックコントローラです。制御方法は、エミュレートされた電流ランプを使用した電流モード制御に基づいています。電流モード制御は、固有のラインフィードフォワード、サイクルごとの電流制限、およびループ補償の容易さを提供します。エミュレートされた制御ランプを使用すると、パルス幅変調回路のノイズ感度が低下し、高入力電圧アプリケーションに必要な非常に小さいデューティサイクルの信頼性の高い制御が可能になります。スイッチング周波数は 50 kHz ～ 750 kHz でプログラム可能です。LM25119 デバイスは、アダプティブデッドタイム制御を備えた外部ハイサイドおよびローサイド N チャネル MOS パワースイッチを駆動します。ユーザーが選択可能なダイオードエミュレーションモードにより、軽負荷条件下での効率を向上させる不連続モード動作が可能になります。外部バイアスへの自動切り替えを備えた高電圧バイアスレギュレータは、さらに効率を向上させます。その他の機能には、熱シャットダウン、周波数同期、サイクルごとのヒカップモード電流制限、および調整可能なライン低電圧ロックアウトが含まれます。このデバイスは、熱放散を助ける露出したダイアタッチパッドを備えた、電力強化されたリードレス 32 ピン WQFN パッケージで利用できます。
情報
|
カテゴリ
|
|
|
|
メーカー
|
Texas Instruments
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ＆リール (TR)
カットテープ (CT)
Digi-Reelandreg;
|
|
|
部品ステータス
|
アクティブ
|
|
|
出力タイプ
|
トランジスタドライバ
|
|
|
機能
|
降圧
|
|
|
出力構成
|
正
|
|
|
トポロジ
|
バック
|
|
|
出力数
|
2
|
|
|
出力フェーズ
|
2
|
|
|
電圧 - 供給 (Vcc/Vdd)
|
4.5V ～ 42V
|
|
|
周波数 - スイッチング
|
50kHz ～ 750kHz
|
|
|
デューティサイクル (最大)
|
-
|
|
|
同期整流器
|
はい
|
|
|
クロック同期
|
いいえ
|
|
|
シリアルインターフェース
|
-
|
|
|
制御機能
|
イネーブル、周波数制御、ランプ、リセット、ソフトスタート
|
|
|
動作温度
|
-40℃ ～ 125℃ (TJ)
|
|
|
取り付けタイプ
|
表面実装
|
|
|
パッケージ/ケース
|
32-WFQFN 露出パッド
|
|
|
サプライヤデバイスパッケージ
|
32-WQFN (5x5)
|
|
|
基本製品番号
|
図面
