商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | TPA3221DDVR ステレオClass-Dアンプ,100WステレオClass-Dアンプ,4.5-26VステレオClass-Dアンプ |
||

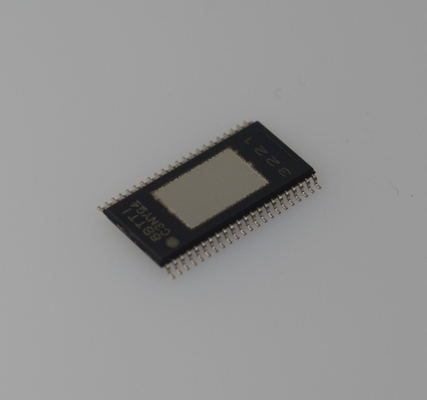

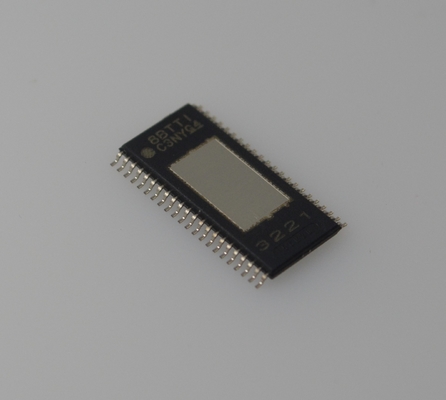

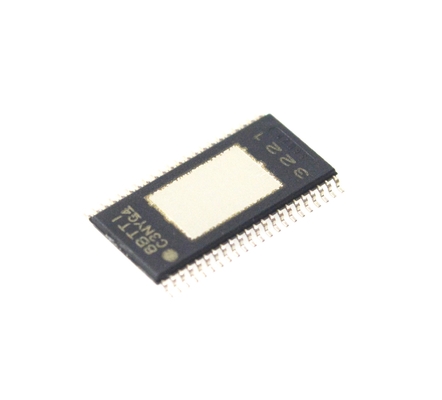

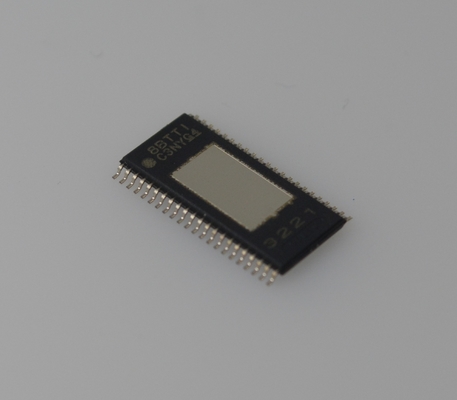

TPA3221DDVR 100W ステレオ D級アンプ 92% 効率性 4.5-26V 供給 高品質オーディオシステムのための低THD+N&EMI I2C制御
特徴
• 7Vから30Vの電源電圧で動作する
ステレオ (2xBTL) とモノ (1xPBTL) 操作
● 10% THD+N の出力
BTL設定で105Wのステレオを4Ωに
BTL設定で3Ωに112Wステレオ
PBTL構成で2Ωに208Wモノ
輸出電力は1% THD+N
BTL設定で88Wステレオを4Ωに
100WステレオをBTL構成で3Ωに
PBTL構成で 170W モノから 2Ω
• 5Vゲートドライブまたはオプションの単一供給操作のための内蔵LDO
• 閉ループフィードバック設計
HD ソースからの高周波コンテンツのための100kHzまでの信号帯域幅
1WでTHD+Nの0.02%を4Ωに
60dB PSRR (BTL,入力信号がない)
◎ <75μVの出力騒音 (A級)
(A重量) >108dB SNR
ADまたはHEADのモジュレーション・スキーム
• 低消費電力の動作モード
待機モード: 沈黙と < 1mA シャットダウン
低静止電流ヘッド調節システム
単チャンネルBTL操作
• プリアンプの設計を簡素化するための複数の入力オプション
変数式または単端アナログ入力
選択可能な増幅: 18dB, 24dB, 30dB, 34dB
• 統合保護: 低電圧,サイクルごとに電流制限,短回路,切断検知,過熱警告とシャットダウン,DCスピーカー保護
• 90%の効率性 D クラス (4Ω)
• 包装 底部 に 設置 さ れ た 熱 パッド
• 電圧と電源レベルオプションを持つピン対応デバイスファミリー
申請
• ブルーツとWi-FiTMスピーカー
• サウンドバー
• サブウーファー
• 本棚 の ステレオ システム
• プロフェッショナル・スピーカーや公聴会 (PA) のスピーカー
記述
TPA3221は,全電源,オイールモード,スタンバイで効率的な動作を可能にする高性能D級アンプです.デバイスは,100kHzまでの帯域幅で閉ループフィードバック機能があります.音声帯全体に低歪みをもたらし,優れた音質を提供します.装置は,ADまたは低静止電流HEAD (高効率ADモード) 調節で動作し,4Ω負荷で2x105Wまたは2Ω負荷で1x208Wまで駆動することができます.
TPA3221は,単端または微分アナログ入力インターフェースを搭載し,最大2VRMSを4つの選択可能な増幅でサポートしています: 18dB,24dB,30dBおよび34dB.TPA3221はまた,90%以上の効率を達成します.低空動力 (<0.25W) と超低待機電源 (<0.1W).これは,70mΩのMOSFET,最適化されたゲート駆動システム,低電源動作モードの利用により可能となる.TPA3221は,単一の電源システムに簡単に統合するための内蔵LDOを含みます.設計をさらに簡素化するために,デバイスは,低電圧,サイクルごとに電流制限,ショート回路,クリッピング検出,過熱警告と停止DCスピーカー保護も
情報
|
カテゴリー
|
|
|
|
製造者
|
テキサス・インストラクション
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
テープ&ロール (TR)
切断テープ (CT)
Digi-Reel®
|
|
|
部品のステータス
|
アクティブ
|
|
|
タイプ
|
クラスD
|
|
|
出力型
|
1チャネル (モノ) または 2チャネル (ステレオ)
|
|
|
最大出力 x チャンネル @ 負荷
|
155W x 1 @ 3Ohm; 112W x 2 @ 2Ohm
|
|
|
電圧 - 供給
|
7V~32V
|
|
|
特徴
|
短回路と熱保護,待機
|
|
|
マウントタイプ
|
表面マウント
|
|
|
動作温度
|
-40°C ~ 85°C (TA)
|
|
|
供給者のデバイスパッケージ
|
44-HTSSOP
|
|
|
パッケージ/ケース
|
44-PowerTSSOP (0.244",6.20mm 幅)
|
|
|
基本製品番号
|
図面
