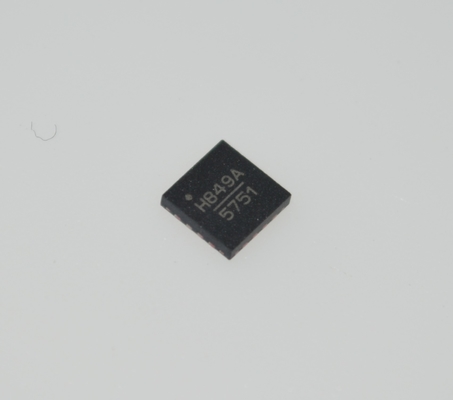

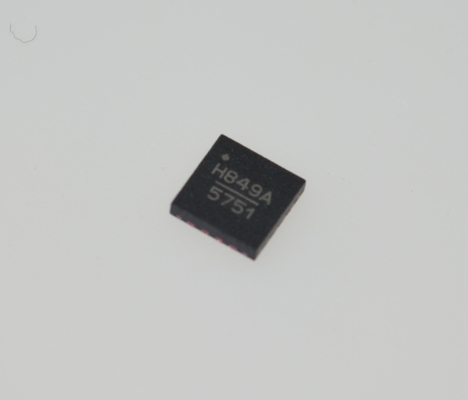

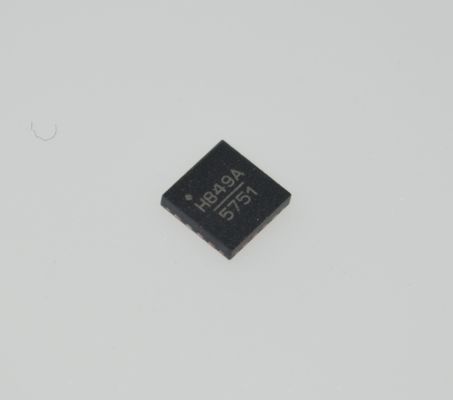

HMC849ALP4CE 24 Gbps 高速 SPDT スイッチ、低挿入損失、3.3V/5V 動作、広帯域幅、高アイソレーション、高速スイッチング、ESD 保護
特徴
高アイソレーション：最大 60 dB
シングルポジティブ制御：0/+3V ～ +5V
高入力 IP3：+52 dBm
非反射設計
“オールオフ” 状態

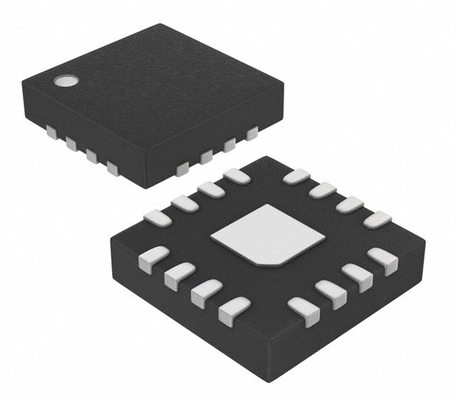

16 リード 4x4 mm QFN パッケージ：16 mm²
代表的な用途
HMC849ALP4CE は以下に最適です:
• セルラー/4G インフラ
• WiMAX、WiBro、固定無線
• 車載テレマティクス
• モバイル無線
• 試験装置
概要
HMC849ALP4CE は、低コストのリードレス表面実装パッケージに収められた、高アイソレーション非反射 DC ～ 6 GHz GaAs pHEMT SPDT スイッチです。このスイッチは、セルラー/WiMAX/4G インフラ用途に最適で、最大 60 dB のアイソレーション、0.8 dB の低挿入損失、+52 dBm の入力 IP3 を実現します。5 ～ 6 GHz WiMAX 帯域まで優れた電力処理能力を備え、P1dB 圧縮点は +31 dBm です。オンチップ回路により、非常に低い DC 電流で 0/+3V または 0/+5V の単一正電圧制御が可能です。イネーブル入力 (EN) をハイに設定すると、スイッチは “オールオフ” 状態になります。
情報
|
カテゴリ
|
|
|
|
メーカー
|
Analog Devices Inc.
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
ストリップ
|
|
|
部品ステータス
|
アクティブ
|
|
|
RF タイプ
|
汎用
|
|
|
トポロジー
|
-
|
|
|
回路
|
SPDT
|
|
|
周波数範囲
|
0Hz ～ 6GHz
|
|
|
アイソレーション
|
56dB
|
|
|
挿入損失
|
1dB
|
|
|
テスト周波数
|
4GHz
|
|
|
P1dB
|
33dBm
|
|
|
IIP3
|
52dBm
|
|
|
特徴
|
-
|
|
|
インピーダンス
|
50Ohm
|
|
|
電圧 - 供給
|
3V ～ 5V
|
|
|
動作温度
|
-40°C ～ 85°C
|
|
|
実装タイプ
|
表面実装
|
|
|
パッケージ / ケース
|
16-VQFN 露出パッド
|
|
|
サプライヤデバイスパッケージ
|
16-QFN (4x4)
|
|
|
基本製品番号
|
図面
