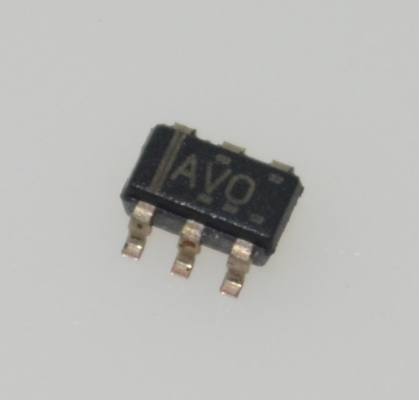

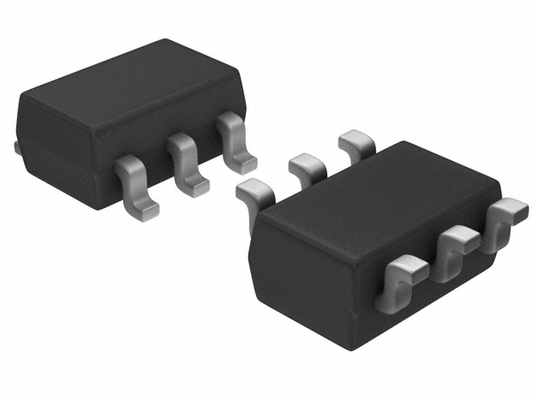

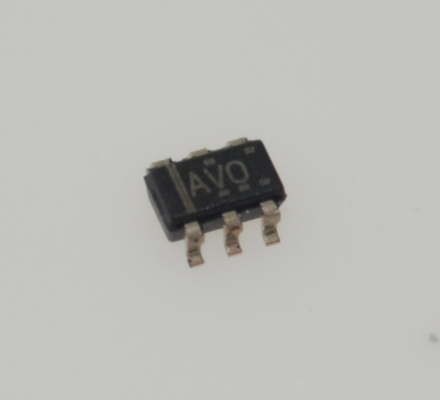

TPS3808G33DBVR 3.3V 電圧監視 IC 1.6V スレッショルド 200ms 遅延 SOT-23-5 1.1-6.5V 入力 -40°C～+125°C

TPS3808G33DBVR 3.3V電圧スーパーバイザ 1.6Vスレッショルド 200ms遅延 SOT-23-5 1.1-6.5V入力 -40℃～+125℃

andnbsp;

特徴

andbull; 可変遅延時間付きパワーオンリセットジェネレータ：1.25 ms～10 s

andbull; 非常に低い静止電流：2.4 andmu;A（標準）

andbull; 高いスレッショルド精度：0.5%（標準）

andbull; 0.9 V～5 Vの標準電圧レール用の固定スレッショルド電圧と、0.4 Vまでの可変電圧が利用可能

andbull; マニュアルリセット（MR）入力

andbull; オープンドレインRESET出力

andbull; 温度範囲：andndash;40℃～125℃

andbull; 小型SOT-23および2 mm andtimes; 2 mm WSONパッケージ

andnbsp;

アプリケーション

andbull; DSPまたはマイクロコントローラアプリケーション

andbull; ノートパソコンおよびデスクトップコンピュータ

andbull; PDAおよびハンドヘルド製品

andbull; ポータブルおよびバッテリー駆動製品

andbull; FPGAおよびASICアプリケーション

andnbsp;

説明

TPS3808ファミリのマイクロプロセッサ監視回路は、0.4 V～5 Vのシステム電圧を監視し、SENSE電圧がプリセットスレッショルドを下回った場合、またはマニュアルリセット（MR）ピンがローロジックに低下した場合に、オープンドレインRESET信号をアサートします。RESET出力は、SENSE電圧とマニュアルリセット（MR）がそれぞれのスレッショルドを上回った後、ユーザー調整可能な遅延時間の間ローのままになります。

TPS3808デバイスは、VIT andle; 3.3 Vで0.5%のスレッショルド精度を実現するために、精密リファレンスを使用しています。リセット遅延時間は、CTピンを外すことで20 ms、CTピンを抵抗を使用してVDDに接続することで300 msに設定でき、CTピンを外部コンデンサに接続することで1.25 ms～10 sの間でユーザー調整できます。TPS3808デバイスは、非常に低い標準静止電流2.4 andmu;Aを備えているため、バッテリー駆動アプリケーションに最適です。SOT-23および2 mm andtimes; 2 mm WSONパッケージで利用でき、40℃～125℃（TJ）の温度範囲で完全に仕様が規定されています。

andnbsp;

情報

andnbsp;

図面
