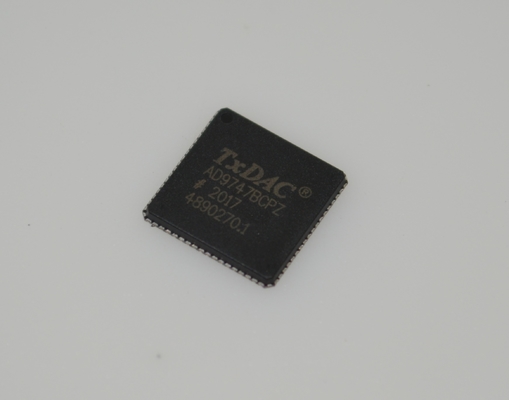

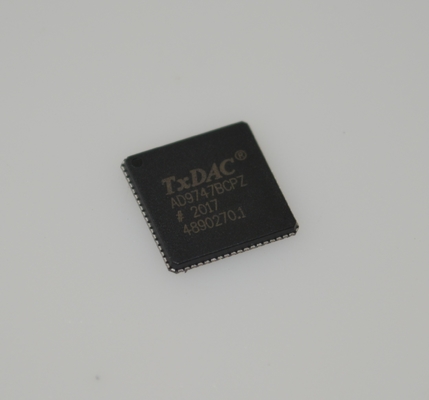

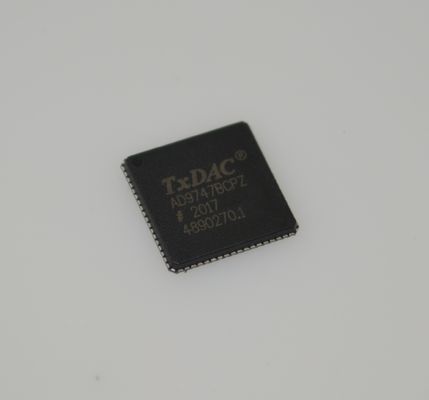

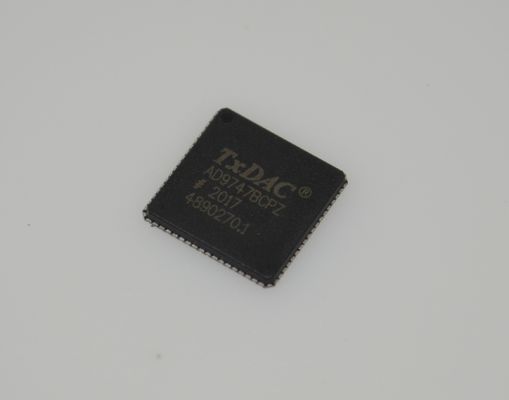

AD9747BCPZ 14-Bit 2.5 GSPS 高速DAC 低電源LVDS入力 優れたSFDR 柔軟なクロッキング 幅広く帯域と産業温度範囲
特徴
高ダイナミックレンジ,ダブルDAC
低騒音とインターモジュレーション歪み
単機 WCDMA ACLR = 61,44 MHz IF で 80 dBc
革新的なスイッチング出力段階により,ニクスト周波数を超えた利用可能な出力
2つのポートまたはオプションのインターレイブされた単一ポート操作のLVCMOS入力
アナログ・ディフェリエンシャル・電流出力は,8.6mAから31.7mAまでプログラムできます.
外部オフセットヌーリングのソース/シンク機能を持つ補助10ビット電流DAC
内部の1.2V精密基準電圧源
1.8Vと3.3Vの電源で動作する
315 mW の電力の消耗
小規模なフットプリント,Pbフリー,72ピンのLFCSP
応用
ワイヤレスインフラストラクチャ:WCDMA,CDMA2000,TD-SCDMA,WiMAX
ブロードバンド通信:LMDS/MMDS,点から点
機器:RF信号発生器,任意の波形発生器
一般的な説明
AD9741/AD9743/AD9745/AD9746/AD9747はピン互換性,高ダイナミックレンジ,8/10-/12-/14/16ビット解像度,最大250MSPSのサンプリングレートを持つ二重デジタルからアナログ変換器 (DAC) である.デバイスは,直接変換送信アプリケーションのための特有の機能を含みますADL5370のようなアナログ二乗調節器とシームレスにインターフェースしています
独自のダイナミック出力アーキテクチャにより,エネルギーが基本から画像周波数へと移動することによって,ニクストよりも上でもアナログ出力の合成が可能である.シリアル周辺インターフェース (SPI) ポートを通じて完全なプログラミングが提供されます.さらに,制御器のないアプリケーションのためにいくつかのピンプログラム可能な機能が提供されています.
商品のハイライト
低騒音とインターモジュレーション歪み (IMD) は,高品質のブロードバンド信号の合成を可能にします.
独自のスイッチング出力により ダイナミックな性能が向上します
プログラム可能な電流出力と二重補助DACは柔軟性とシステム強化を提供します.
情報
|
カテゴリー
|
|
|
|
製造者
|
アナログ・デバイスズ
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
トレー
|
|
|
部品のステータス
|
アクティブ
|
|
|
DigiKey プログラム可能
|
確認されていない
|
|
|
ビット数
|
16
|
|
|
D/A 変換機数
|
2
|
|
|
決済 の 時間
|
-
|
|
|
出力型
|
流量 - バッファリングなし
|
|
|
差異的な出力
|
そうだ
|
|
|
データインターフェース
|
パラレル
|
|
|
参照型
|
外部,内部
|
|
|
電圧 - 供給,アナログ
|
3.13V ~ 3.47V
|
|
|
電圧 - 電源,デジタル
|
1.7V~1.9V,3.13V~3.47V
|
|
|
INL/DNL (LSB)
|
±4, ±2
|
|
|
建築
|
クアッドスイッチ
|
|
|
動作温度
|
-40°C ~ 85°C
|
|
|

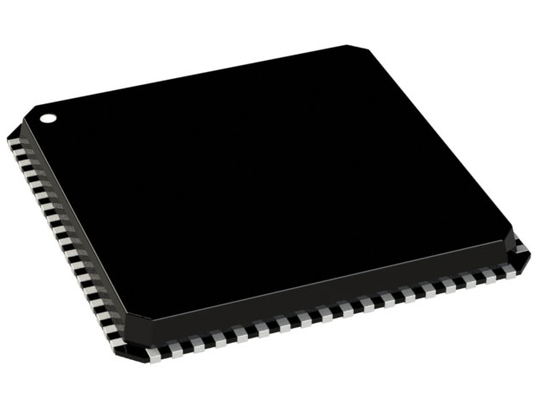

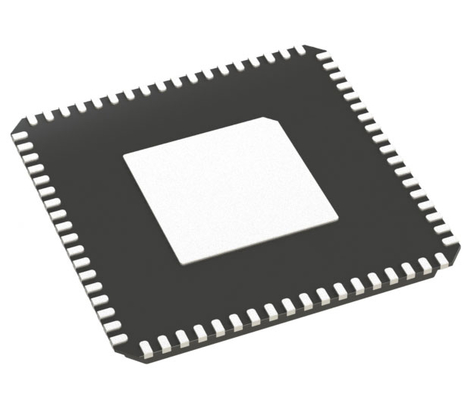

パッケージ/ケース
|
72-VFQFN 露出パッド,CSP
|
|
|
供給者のデバイスパッケージ
|
72-LFCSP-VQ (10×10)
|
|
|
マウントタイプ
|
表面マウント
|
|
|
基本製品番号
|
