商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | AD9518-3ABCPZ 低ジッタクロックジェネレータ,FPGA 用 PLL VCO クロックジェネレータ,LVPECL LVDS CMOS クロックシンセサイザ |
||

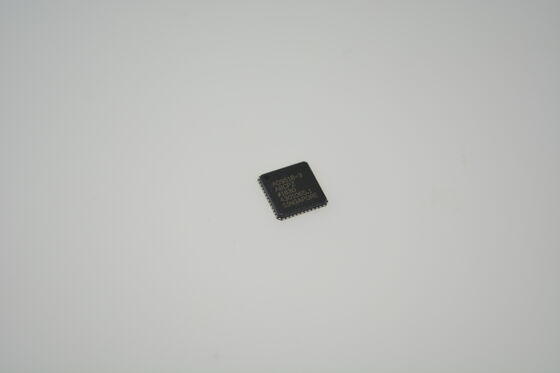

AD9518-3ABCPZ 低ジッタクロックジェネレータ、PLLおよびVCO、8つの設定可能な出力（LVPECL/LVDS/CMOS）整数-N周波数合成、高速ADC/DACおよびFPGAクロッキング用
特徴
低位相ノイズ、位相同期ループ（PLL）
オンチップVCOは1.75 GHzから2.25 GHzまでチューニング可能
外部VCO/VcXoは最大2.4 GHzまでオプション
1つの差動または2つのシングルエンド基準入力
基準監視機能
自動復帰および手動基準
切り替え/ホールドオーバーモード
LVPECL、LVDS、またはCMOS基準（最大250 MHz）に対応
PFDへのパスにおけるプログラム可能な遅延
デジタルまたはアナログロック検出、選択可能
3ペアの1.6 GHz LVPECL出力
各出力ペアは、粗い遅延を持つ1～32の分周器を共有
位相遅延
付加出力ジッタ：225 fs rms
チャンネル間スキュー、ペア出力：<10 ps
電源投入時の全出力の自動同期
手動出力同期可能

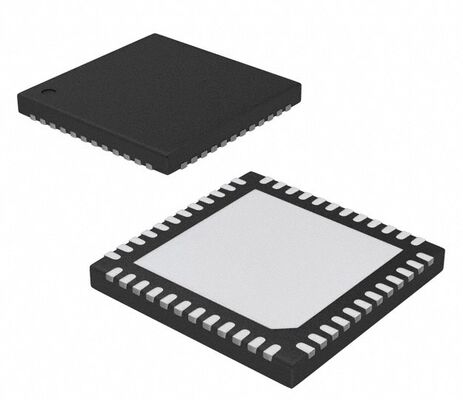

48リードLFCSPで利用可能
アプリケーション
低ジッタ、低位相ノイズクロック分配
10/40/100 Gb/秒ネットワークラインカード（SONETを含む）
同期イーサネット、OTU2/3/4
前方誤り訂正（G.710）
高速ADC、DAC、DDS、DDCS、DUCS、MxFEのクロッキング
高性能ワイヤレストランシーバー
ATEおよび高性能計測器
説明
AD9518-31は、オンチップPLLおよびVCOを備えたマルチ出力クロック分配機能を提供します。オンチップVCOは1.75 GHzから2.25 GHzまでチューニング可能です。オプションで、最大2.4 GHzの外部VCO/VCXOを使用できます。AD9518-3は、データコンバータのパフォーマンスを最大化するために低ジッタと低位相ノイズを重視しており、位相ノイズとジッタの要件が厳しい他のアプリケーションにもメリットがあります。AD9518-3は、6つのLVPECL出力（3ペア）を備えています。LVPECL出力は最大1.6 GHzで動作します。追加の出力、クリスタル基準入力、ゼロ遅延、または起動時の自動構成用のEEPROMが必要なアプリケーションには、AD9520およびAD9522が利用可能です。さらに、AD9516およびAD9517はAD9518に似ていますが、出力の組み合わせが異なります。各出力ペアには、分周比と粗い遅延（または位相）の両方を設定できる分周器があります。LVPECL出力の分周範囲は1から32です。AD9518-3は48リードLFCSPで利用可能で、単一の3.3 V電源から動作できます。拡張電圧範囲を必要とする外部VCOは、チャージポンプ電源（VCP）を5 Vに接続することで対応できます。個別のLVPECL電源は2.5 Vから3.3 V（公称）まで可能です。AD9518-3は、産業用範囲の-40℃から+85℃での動作が規定されています。
情報
|
カテゴリ
|
集積回路（IC）
クロック/タイマー
クロックジェネレータ、PLL、周波数シンセサイザー
|
|
|
メーカー
|
Analog Devices Inc.
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
トレイ
|
|
|
製品ステータス
|
販売中
|
|
|
DigiKeyはプログラム可能
|
未検証
|
|
|
タイプ
|
クロックジェネレータ、ファンアウト分配
|
|
|
PLL
|
です
|
|
|
入力
|
CMOS、LVDS、LVPECL
|
|
|
出力
|
LVPECL
|
|
|
回路数
|
1
|
|
|
比率 - 入力：出力
|
1:6
|
|
|
差動 - 入力：出力
|
はい/はい
|
|
|
周波数 - 最大
|
2.25GHz
|
|
|
クロスオーバー/マルチプライヤー
|
はい/なし
|
|
|
電圧 - 電源
|
3.135V～3.465V
|
|
|
動作温度
|
-40℃～85℃
|
|
|
取り付けタイプ
|
表面実装タイプ
|
|
|
パッケージ/エンクロージャ
|
48-VFQFNパッド、CSP
|
|
|
ベンダーデバイスパッケージ
|
48-LFCSP-VQ(7x7)
|
|
|
ベース製品番号
|
AD9518
|
図面
