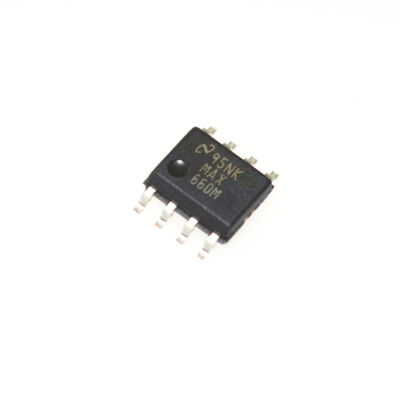

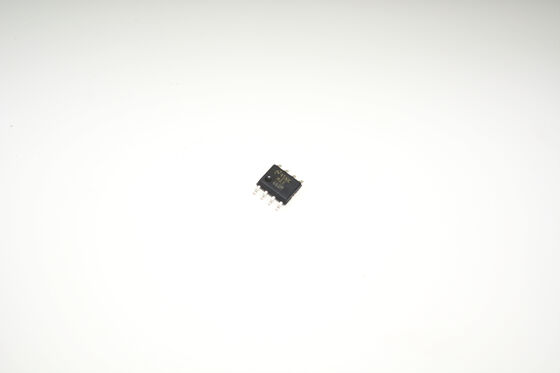

MAX660MX 5V 60mA チャージポンプ DC-DC インバータ/電圧ダイブレー SOIC-8 パッケージ 99% の電圧変換効率 オペアンプおよび LCD バイアス電源用インダクタ不要

MAX660MX 5V 60mA チャージポンプ DC-DC インバータ/電圧ダイブレー SOIC-8 パッケージ 99% 電圧変換効率 インダクタ不要 Op-Amp および LCD バイアス電源用

andnbsp;

特徴

• 入力電源電圧を反転または倍増

• 狭SO-8パッケージ

• 6.5-Ω 標準出力抵抗

• 100 mA で 88% の標準変換効率

• 選択可能な発振器周波数: 10 kHz/80 kHz

andnbsp;

アプリケーション

• ラップトップコンピュータ

• 携帯電話

• 医療機器

• オペアンプ電源

• インターフェース電源

• ハンドヘルド機器

andnbsp;

説明

MAX660 CMOS チャージポンプ電圧コンバータは、多用途の非安定化スイッチトキャパシタインバータまたはダイブレーです。 1.5V ～ 5.5V の広い電源電圧で動作し、MAX660 は 2 つの低コストコンデンサを使用して、インダクタベースのコンバータに関連するコスト、サイズ、EMI なしで 100 mA の出力電流を提供します。 わずか 120 µA の動作電流と、ほとんどの負荷で 90% を超える動作効率により、MAX660 はバッテリー駆動システムに理想的なパフォーマンスを提供します。 MAX660 デバイスは、出力インピーダンスを低減するために直接並列に動作させることができ、特定の電圧でより多くの電流を提供します。

FC (周波数制御) ピンは、公称 10 kHz または 80 kHz の発振器周波数を選択します。 発振器周波数は、外部コンデンサを OSC ピンに追加することで下げることができます。 また、OSC ピンを使用して、最大 150 kHz の外部クロックで MAX660 を駆動することもできます。 これらの方法により、出力リップル周波数と高調波を制御できます。

さらに、MAX660 は、正の入力電圧を正確に半分に分割するように構成できます。 このモードでは、最大 11 V の入力電圧を使用できます。

andnbsp;

情報

andnbsp;

図面
