| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 30V 200mA Schottky diode,SOT-723 ultra-miniature diode,AEC-Q101 qualified Schottky diode |
||

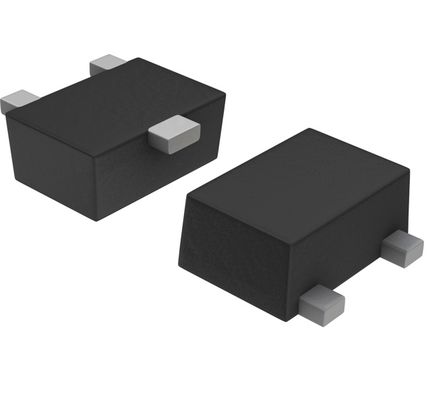

BAT54M3T5G 30V 200mA トリプルシリーズショットキーダイオード、1V低Vf、5ns高速スイッチング、SOT-723超小型パッケージ、高効率、低リーク、AEC-Q101準拠、テープ＆リールパッケージ
特徴
• 非常に高速なスイッチング速度
• 低順方向電圧 − 0.35ボルト (標準) @ IF = 10 mAdc
• 基板スペースを削減
• NSVプレフィックスは、独自のサイトおよび制御変更要件を必要とする自動車およびその他のアプリケーション向け。AEC−Q101準拠およびPPAP対応
• これらのデバイスは、鉛フリー、ハロゲンフリー/BFRフリー、RoHS準拠です
アプリケーション
1:高周波整流回路
2:信号検出と復調
3:逆極性保護
4:DC-DCコンバータ回路
5:ポータブルおよびバッテリー駆動デバイス
6:自動車電子システム
7:高密度PCB設計
説明
このショットキーバリアダイオードは、高速スイッチングアプリケーション、回路保護、および電圧クランプ用に設計されています。非常に低い順方向電圧は、導通損失を低減します。小型表面実装パッケージは、スペースが限られているハンドヘルドおよびポータブルアプリケーションに最適です。
BAT54M3T5Gデバイスは、当社の人気のあるSOT−23三端子デバイスのスピンオフであり、SOT−723表面実装パッケージに収容されています。このデバイスは、基板スペースが限られている低電力表面実装アプリケーションに最適です。
情報
|
カテゴリ
|
|
|
|
メーカー
|
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ＆リール (TR)
カットテープ (CT)
Digi-Reel®
|
|
|
ステータス
|
アクティブ
|
|
|
テクノロジー
|
|
|
|
電圧 - DC逆 (Vr) (最大)
|
30 V
|
|
|
電流 - 平均整流 (Io)
|
200mA
|
|
|
電圧 - 順方向 (Vf) (最大) @ If
|
800 mV @ 100 mA
|
|
|
速度
|
小信号 =< 200mA (Io)、任意の速度
|
|
|
逆回復時間 (trr)
|
5 ns
|
|
|
電流 - 逆リーク @ Vr
|
2 µA @ 25 V
|
|
|
静電容量 @ Vr, F
|
10pF @ 1V, 1MHz
|
|
|
実装タイプ
|
|
|
|
パッケージ/ケース
|
|
|
|
サプライヤデバイスパッケージ
|
SOT-723
|
|
|
動作温度 - ジャンクション
|
-55°C ~ 125°C
|
|
|
基本製品番号
|
図面
