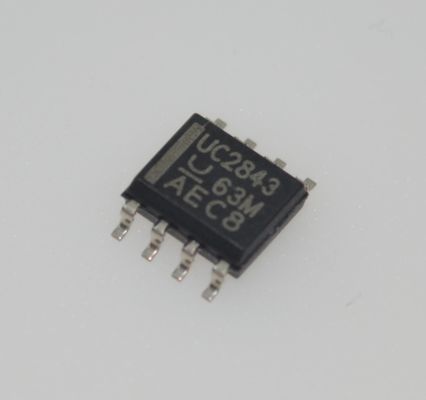

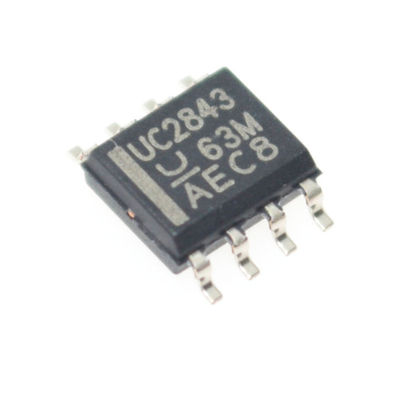

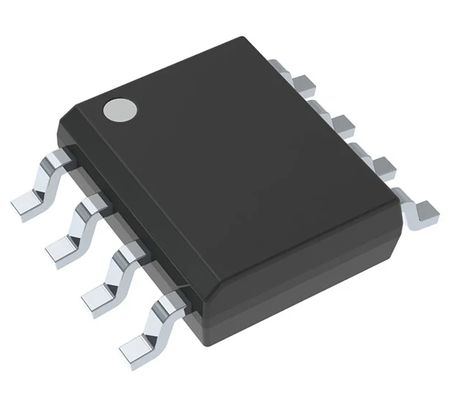

UC2843D8TR 500kHz 動作 8.4V/7.9V UVLO 50mA トーテムポール出力 内部トリムバンドギャップ 低起動・稼働電流 SOIC-8

UC2843D8TR カレントモードPWMコントローラ、500kHz動作、8.4V/7.9V UVLO、50mAトーテムポール出力、内部トリムバンドギャップ、低起動および動作電流、SOIC-8

特徴

• オフラインおよびDC-DCコンバータに最適化

• 低起動電流（1mA未満）

• 自動フィードフォワード補償

• パルスごとの電流制限

• 負荷応答特性の向上

• ヒステリシス付き低電圧ロックアウト

• ダブルパルス抑制

• 高電流トーテムポール出力

• 内部トリムバンドギャップリファレンス

• 最大500kHz動作

• 低出力抵抗のエラーアンプ

アプリケーション

• 任意の極性のスイッチングレギュレータ

• トランス結合DC-DCコンバータ

説明

UCx84xシリーズの制御集積回路は、オフラインまたはDC-DC固定周波数カレントモード制御スキームを実装するために必要な機能を、最小限の外部コンポーネントで提供します。内部的に実装された回路には、1mA未満の起動電流を特徴とする低電圧ロックアウト（UVLO）と、エラーアンプ入力で精度を調整した精密リファレンスが含まれます。その他の内部回路には、ラッチ動作を提供するロジック、電流制限制御も提供するパルス幅変調（PWM）コンパレータ、および高ピーク電流をソースまたはシンクするように設計されたトーテムポール出力段が含まれます。NチャネルMOSFETを駆動するように設計された出力段は、出力段がオフ状態のときにローになります。

UCx84xファミリは、さまざまなパッケージオプション、温度範囲オプション、最大デューティサイクルの選択、ターンオンおよびターンオフしきい値とヒステリシス範囲の選択を提供します。より高いターンオンまたはターンオフヒステリシスを備えたデバイスは、オフライン電源に適しており、より狭いヒステリシス範囲を備えたデバイスは、DC-DCアプリケーション向けに設計されています。UC184xデバイスは-55℃〜125℃での動作が規定されており、UC284xシリーズは-40℃〜85℃での動作が規定されており、UC384xシリーズは0℃〜70℃での動作が規定されています。

情報

図面
