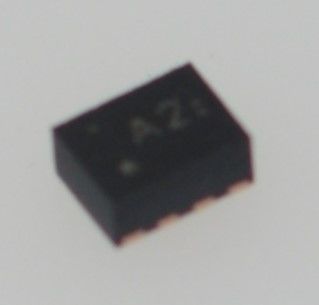

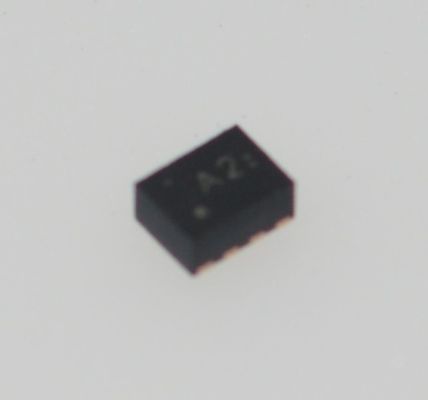

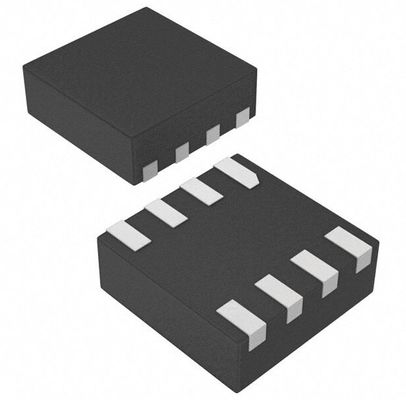

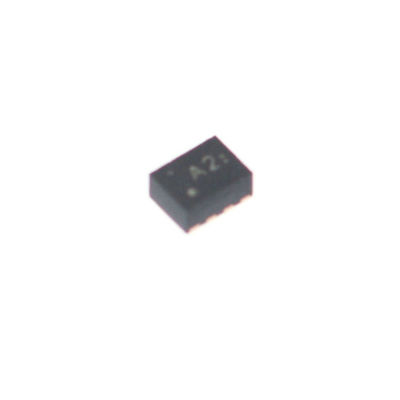

TPS62822DLCR 2.25MHz 2A ステップダウンコンバータ、6.5μA IQ、1.8V～6.5V入力、0.6V±1%リファレンス、100%デューティサイクル、パワーセーブ、強制PWM、2mmx2mm SON-8

TPS62822DLCR 2.25MHz 2A降圧コンバータ、6.5μA IQ、1.8V-6.5V入力、0.6V±1% Ref、100%デューティサイクル、パワーセーブ、強制PWM、2mmx2mm SON-8

特徴

• DCS-Control™トポロジー

• 26mΩ/25mΩ内部パワースイッチ (TPS62823)

• 最大3A出力電流 (TPS62823)

• 非常に低い4μAの静止電流

• 標準2.2MHzのスイッチング周波数

• 1%のフィードバック電圧精度 (全温度範囲)

• イネーブル (EN) およびパワーグッド (PG)

• 0.6V～4Vの調整可能な出力電圧

• 100%デューティサイクルモード

• 内部ソフトスタート回路

• シームレスなパワーセーブモードへの移行

• 低電圧ロックアウト

• アクティブ出力放電

• サイクルごとの電流制限

• HICCUP短絡保護

• 過熱保護

• CISPR11クラスB準拠

アプリケーション

• ポータブル/バッテリー駆動デバイスにおけるPOL電源

• 工場およびビルディングオートメーション

• モバイルコンピューティング、ネットワーキングカード

• ソリッドステートドライブ

• データ端末、POS

• サーバー、プロジェクター、プリンター

説明

TPS6282xは、非常に低い4μAの静止電流を備えた、汎用で使いやすい同期降圧DC-DCコンバータです。2.4V～5.5Vの入力電圧から最大3Aの出力電流 (TPS62823) を供給します。DCS-Control™トポロジーに基づいており、高速過渡応答を提供します。

内部リファレンスにより、0.6Vまで出力電圧を調整でき、-40℃～125℃の接合温度範囲で1%の高いフィードバック電圧精度を実現します。1A、2A、3Aのスケーラブルなピン互換およびBOM互換のデバイスファミリーは、小型470nHインダクタで使用できます。

TPS6282xには、非常に軽い負荷まで高効率を維持するために自動的に入るパワーセーブモードが含まれています。

このデバイスは、パワーグッド信号と内部ソフトスタート回路を備えています。100%モードで動作できます。故障保護のため、HICCUP電流制限と熱シャットダウンを組み込んでいます。

TPS6282xは、2 mm x 1.5 mm QFN-8パッケージで提供されています。
