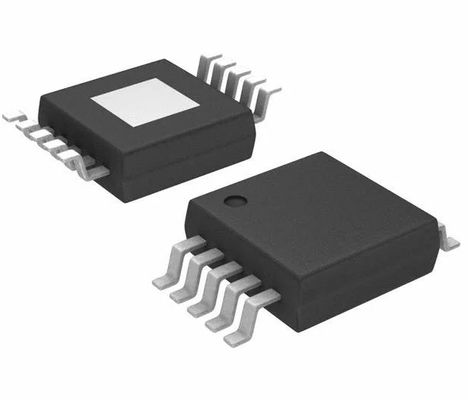

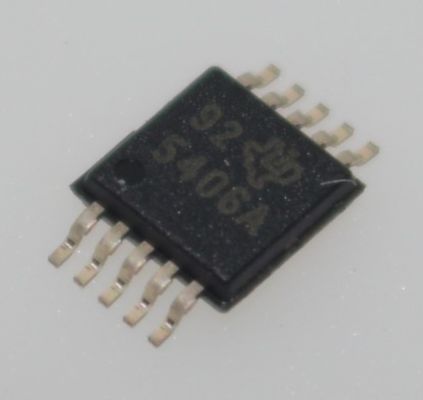

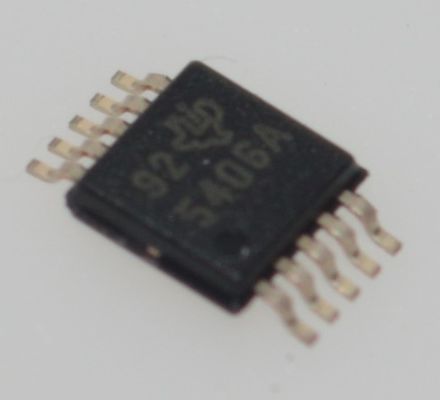

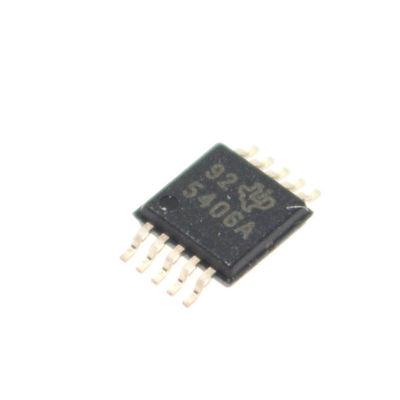

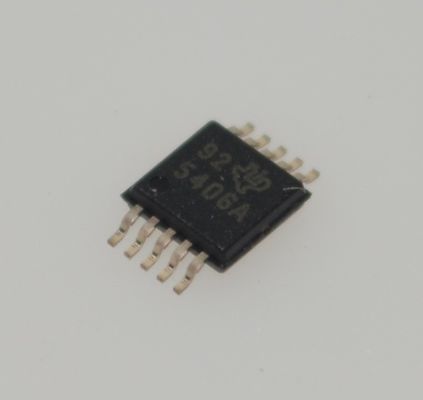

TPS54060ADGQR 60V 0.5A降圧コンバータ、1μA IQ、1.2V±1% Ref、200mΩ MOSFET、100kHz-2.5MHz、エコモード、サーマルシャットダウン、3.5mmx3.5mm MSOP-10

TPS54060ADGQR 60V 0.5A降圧コンバータ、1μA IQ、1.2V±1% Ref、200mΩ MOSFET、100kHz～2.5MHz、Ecoモード、サーマルシャットダウン、3.5mmx3.5mm MSOP-10

特徴

3.5V～60V入力電圧範囲

200mΩハイサイドMOSFET

パルススキッピングEco-Mode™による軽負荷時の高効率

TPS54060よりもタイトなイネーブルスレッショルドにより、より正確なUVLO電圧を実現

調整可能なUVLO電圧とヒステリシス

116μA動作静止電流

1.3μAシャットダウン電流

100kHz～2.5MHzスイッチング周波数

外部クロックに同期

調整可能なソフトスタート/シーケンス

UVおよびOVパワーグッド出力

0.8V内部電圧リファレンス

MSOP.10および3mm x 3mm VSON-10パッケージ（PowerPAD付き）™

アプリケーション

12V、24V、48V産業用および商用低電力システム

アフターマーケットの自動車アクセサリー：ビデオ、GPSエンターテイメント

説明

TPS54060Aデバイスは、60V、0.5A、降圧レギュレータで、ハイサイドMOSFETを内蔵しています。電流モード制御により、シンプルな外部補償と柔軟な部品選択が可能です。低リップルパルススキップモードにより、無負荷時の調整された出力供給電流が116μAに低減されます。イネーブルピンを使用すると、イネーブルピンがローのとき、シャットダウン供給電流が1.3uAに低減されます。

低電圧ロックアウトは内部で2.5Vに設定されていますが、イネーブルピンを使用して増やすことができます。出力電圧の起動ランプは、シーケンス/トラッキングにも設定できるソフトスタートピンによって制御されます。オープンドレインパワーグッド信号は、出力が公称電圧の94％～107％以内であることを示します。

広いスイッチング周波数範囲により、効率と外部部品サイズを最適化できます。周波数フォールドバックとサーマルシャットダウンは、過負荷状態中に部品を保護します。
