| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | OP275GPZ バイポラール/JFET ミックス,低騒音 5MHz帯域幅 オプアンプ,高駆動DIP-8/SOIC-8 オプアンプ |
||

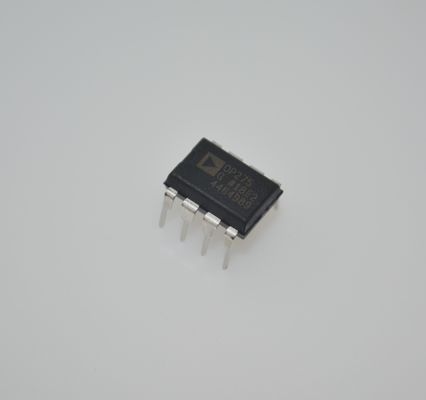

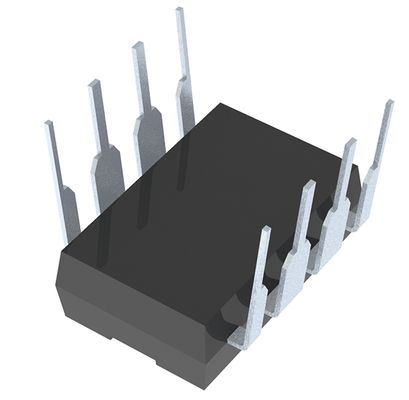

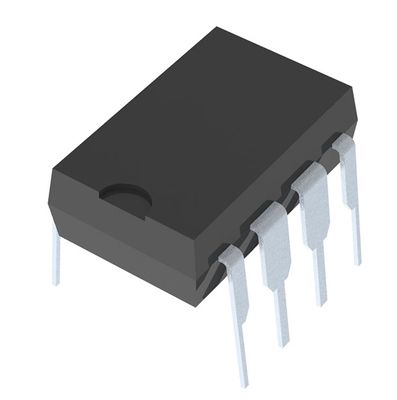

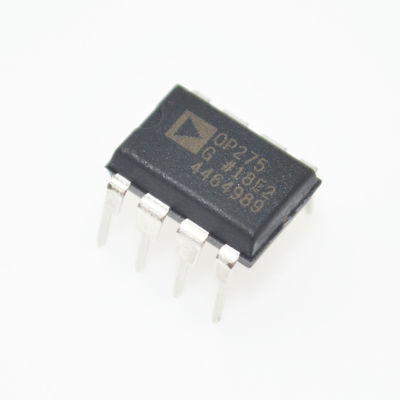

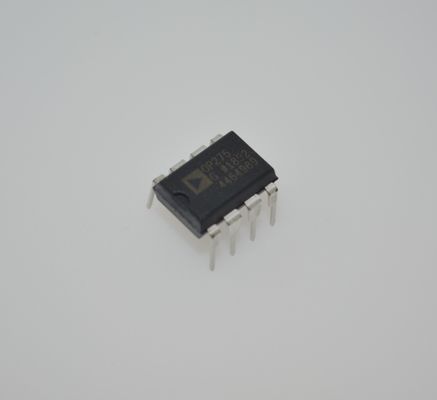

OP275GPZ 有名なオーディオオペアンプ、バイポーラ/JFETブレンド、5MHz帯域幅、22V/μsスルーレート、低6nV/√Hzノイズ、高10mAドライブ、±4～±22V範囲、DIP-8/SOIC-8パッケージ
andnbsp;
特徴
優れた音響特性
低ノイズ：6 nV/√Hz
低歪み：0.0006%
高スルーレート：22 V/μs
広帯域幅：9 MHz
低供給電流：5 mA
低オフセット電圧：1 mV
低オフセット電流：2 nA
ユニティゲイン安定
SOIC-8パッケージ
PDIP-8パッケージ
andnbsp;
アプリケーション
高性能
オーディオアクティブ
フィルタ高速アンプ
インテグレータ
andnbsp;
説明
OP275は、バトラーアンプのフロントエンドを特徴とする最初のアンプです。この新しいフロントエンド設計は、バイポーラトランジスタとJFETトランジスタの両方を組み合わせ、バイポーラトランジスタの精度と低ノイズ性能、およびJFETの速度と音質を備えたアンプを実現しています。全高調波歪み+ノイズは、以前のオーディオアンプと同等ですが、供給電流は大幅に低くなっています。
6 Hz未満の非常に低いl/fコーナーは、フラットなノイズ密度応答を維持します。ノイズが30 Hzまたは1 kHzで測定されても、わずか6 nV/√Hzです。入力段のJFET部分は、OP275に高スルーレートを与え、大きな出力スイングが必要な場合でも歪みを低く抑えます。OP275の22 V/μsのスルーレートは、標準的なオーディオアンプの中で最速です。何よりも、この低ノイズと高速性は、5 mA未満の供給電流で実現されており、これは標準的なオーディオアンプよりも低くなっています。
バイアス電流とオフセット電流が純粋なバイポーラ設計よりも大幅に削減され、DC性能も向上しています。入力オフセット電圧は1 mVで保証されており、通常は200 μV未満です。これにより、OP275は、特別な選択や追加のオフセット調整回路の追加ノイズを必要とせずに、多くのDC結合または加算アプリケーションで使用できます。
出力は、600 Ωの負荷を10 V rmsで駆動でき、低歪みを維持します。3 V rmsでのTHD +ノイズは、低い0.0006%です。
OP275は、拡張産業用（-40°C～+85°C）温度範囲で仕様が定められています。OP275は、プラスチックDIPおよびSOIC-8パッケージの両方で利用できます。SOIC-8パッケージは、2500個のリールで利用できます。多くのオーディオアンプは、さまざまな理由からSOIC-8表面実装パッケージでは提供されていませんが、OP275は、表面実装パッケージで完全な性能を発揮するように設計されています。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
andnbsp;
|
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
チューブ
|
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
アンプタイプ
|
andnbsp;
|
|
|
回路数
|
2
|
andnbsp;
|
|
出力タイプ
|
-
|
andnbsp;
|
|
スルーレート
|
22V/μs
|
andnbsp;
|
|
ゲイン帯域幅積
|
9 MHz
|
andnbsp;
|
|
電流 - 入力バイアス
|
100 nA
|
andnbsp;
|
|
電圧 - 入力オフセット
|
1 mV
|
andnbsp;
|
|
電流 - 供給
|
4mA
|
andnbsp;
|
|
電流 - 出力/チャンネル
|
90 mA
|
andnbsp;
|
|
電圧 - 供給範囲（最小）
|
9 V
|
andnbsp;
|
|
電圧 - 供給範囲（最大）
|
44 V
|
andnbsp;
|
|
動作温度
|
-40°C～85°C
|
andnbsp;
|
|
実装タイプ
|
スルーホール
|
andnbsp;
|
|
パッケージ/ケース
|
8-DIP（0.300インチ、7.62mm）
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-PDIP
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
