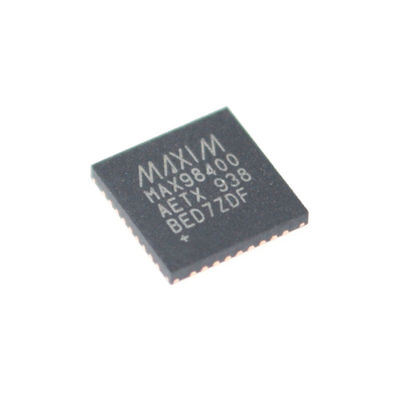

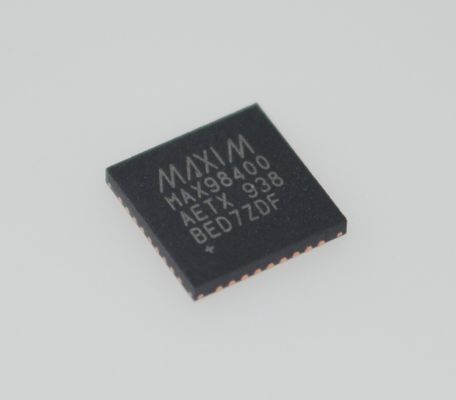

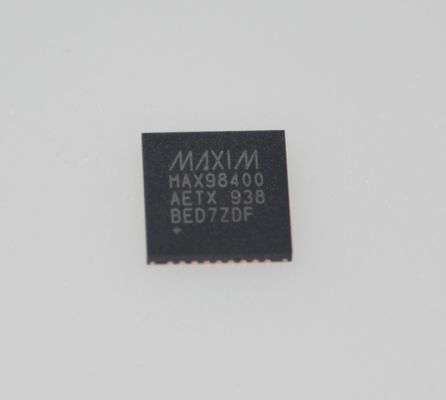

MAX98400A クラスDアンプ、20W出力、92%効率、I2C制御、ブースト内蔵、8ms起動、フルプロテクション、プレミアムポータブルオーディオ向け6.5µVノイズ

MAX98400A Class Dアンプ、20W出力、92%効率、I2C制御、統合ブースト、8ms起動、完全保護、6.5μVノイズ、プレミアムポータブルオーディオ向け

andnbsp;

特徴

● 広い8V～28Vの電源電圧範囲

● シングル電源動作

● 低EMI：アクティブエミッション制限

● クリッピングリミッター

● 低静止電流

● サーマルフォールドバック

● 熱および過電流保護

andnbsp;

アプリケーション

● LCD/PDPテレビ

● LCDモニター

● MP3ドッキングステーション

● ノートPC

andnbsp;

説明

MAX98400A/MAX98400B Class Dアンプは、高性能で熱効率の高いアンプソリューションを提供します。MAX98400Aは、8Ω負荷で2x20W、または4Ω負荷で1x40Wを出力します。MAX98400Bは、8Ω負荷で2x12Wを出力します。

統合されたリミッティング回路は、出力クリッピング歪みを防ぎ、小さなスピーカーを過渡電圧から保護し、消費電力を削減します。

サーマルフォールドバック機能は、接合温度が+120℃を超えると自動的に出力電力を削減するように有効にできます。従来の熱保護に加えて、堅牢な過電流保護も利用できます。

これらのICは、単一の8V～28V電源で動作し、高い67dBのPSRRを提供するため、安定化電源は不要です。12V電源から最大90%の効率を提供します。

フィルタレス変調により、これらのICは、各出力に低コストのフェライトビーズと小容量コンデンサのみを使用して、1mケーブルでEN55022B EMI制限に合格できます。

両方のデバイスは、8つのデジタル制御ゲイン設定を備えています。

包括的なクリック＆ポップ低減回路は、シャットダウンへの出入り時のノイズを最小限に抑えます。

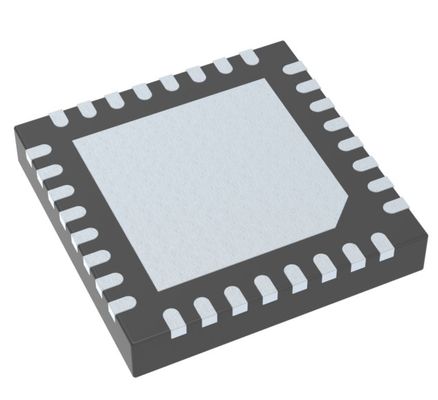

MAX98400A/MAX98400Bは、それぞれ36ピンおよび24ピンTQFNパッケージで利用可能であり、-40℃～+85℃の温度範囲で仕様が定められています。
