商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | LM393DR2G dual comparator IC,low power open-collector comparator,wide voltage comparator 2V-36V |
||
LM393DR2G デュアルコンパレータ 低消費電力 オープンコレクタ出力 広範囲 2V-36V 電源 ESD保護 業界標準 コスト効率 信頼性の高い性能
andnbsp;
特徴
andbull; 広い単電源範囲: 2.0 Vdc ～ 36 Vdc
andbull; 分割電源範囲: andplusmn;1.0 Vdc ～ andplusmn;18 Vdc
andbull; 電源電圧に依存しない非常に低い消費電流: 0.4 mA
andbull; 低入力バイアス電流: 25 nA
andbull; 低入力オフセット電流: 5.0 nA
andbull; 低入力オフセット電圧: 5.0 mV (最大) LM293/393
andbull; 入力コモンモード範囲はグランドレベルまで
andbull; 差動入力電圧範囲は電源電圧に等しい
andbull; 出力電圧は DTL、ECL、TTL、MOS、CMOS ロジックレベルと互換性あり
andbull; 入力部の ESD クランプにより、性能に影響を与えることなくデバイスの堅牢性が向上
andbull; NCV プレフィックスは、独自のサイトおよび制御変更要件を必要とする自動車およびその他のアプリケーション向け。AEC-Q100 認定および PPAP 対応
andbull; これらのデバイスは Pb フリー、ハロゲンフリー/BFR フリーで、RoHS に準拠しています
andnbsp;
アプリケーション
1. レベル検出と変換
オープンコレクタ出力構造のおかげで、さまざまな電圧レベル間の変換と絶縁を容易に実現でき、デジタルシステムとアナログシステムの橋渡しとして機能します。
具体的なアプリケーション: マイクロコントローラー (Arduino、STM32) のアナログ信号しきい値検出、アナログ信号のデジタルロジックレベル (TTL/CMOS) への変換、システム電圧監視 (過電圧/不足電圧保護)。
2. センサー信号しきい値検出
これはその主要なアプリケーションの1つです。連続的なセンサー信号を基準電圧と比較し、信号がしきい値を超えたり下回ったりした場合にデジタル信号を出力して、その後のアクションをトリガーできます。
具体的なアプリケーション: 光電センサー、温度制御 (サーモスタット)、液面検出、煙感知器、近接スイッチ。
3. 方形波およびパルス波の生成
正帰還 (シュミットトリガーモード) を構成することにより、ゆっくりと変化するまたはノイズの多いアナログ信号を、クリーンでシャープなデジタルパルスに効果的に変換し、ジッターとノイズに対する耐性を提供します。
具体的なアプリケーション: 波形整形、正弦波からの方形波の生成、スイッチデバウンス回路、パルス幅変調 (PWM) 生成。
4. ウィンドウコンパレータ
LM393 の両方のコンパレータを使用すると、信号電圧が2つのプリセット電圧制限 (ウィンドウ) 内または外にあるかどうかを判断するウィンドウコンパレータ回路を構築できます。
具体的なアプリケーション: バッテリー電圧監視 (電圧が正常範囲内にあるかどうかを確認)、プロセス制御における安全範囲監視。
5. 低電力およびバッテリー駆動デバイス
LM393 は広い電圧範囲 (2V まで) で動作し、非常に低い静止電流消費量であるため、電力に敏感なポータブルデバイスに最適であり、バッテリー寿命を大幅に延長します。
具体的なアプリケーション: リモコン、ワイヤレスセンサーノード、ポータブル機器、モノのインターネット (IoT) デバイス。
andnbsp;
説明
LM393 シリーズは、単一または分割電源動作が可能なデュアル独立精密電圧コンパレータです。これらのデバイスは、単一電源動作でコモンモード範囲をグランドレベルにすることを目的として設計されています。2.0 mV という低い入力オフセット電圧仕様により、このデバイスは、消費者、自動車、産業用電子機器の多くのアプリケーションに最適な選択肢となります。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
onsemi
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|

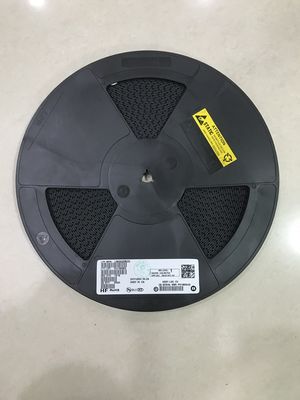

テープ & リール (TR)
カットテープ (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
タイプ
|
標準 (汎用)
|
andnbsp;
|
|
要素数
|
2
|
andnbsp;
|
|
出力タイプ
|
オープンコレクタ、レールツーレール
|
andnbsp;
|
|
電圧 - 電源、シングル/デュアル (andplusmn;)
|
2V ～ 36V、andplusmn;1V ～ 18V
|
andnbsp;
|
|
電圧 - 入力オフセット (最大)
|
5mV @ 30V
|
andnbsp;
|
|
電流 - 入力バイアス (最大)
|
0.25andmicro;A @ 5V
|
andnbsp;
|
|
電流 - 出力 (Typ)
|
16mA @ 5V
|
andnbsp;
|
|
電流 - 静止 (最大)
|
2.5mA
|
andnbsp;
|
|
CMRR、PSRR (Typ)
|
-
|
andnbsp;
|
|
伝搬遅延 (最大)
|
-
|
andnbsp;
|
|
ヒステリシス
|
-
|
andnbsp;
|
|
動作温度
|
0anddeg;C ～ 70anddeg;C
|
andnbsp;
|
|
パッケージ / ケース
|

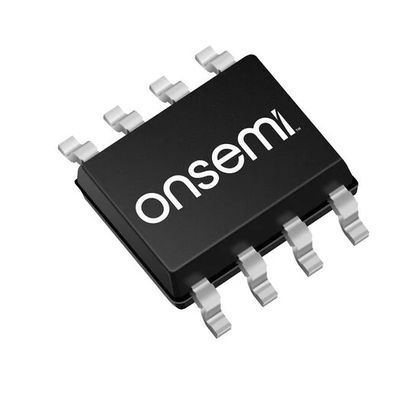

8-SOIC (0.154andquot;、3.90mm 幅)
|
andnbsp;
|
|
取り付けタイプ
|
表面実装
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-SOIC
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
