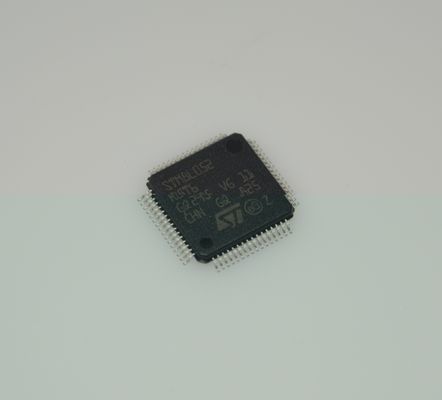

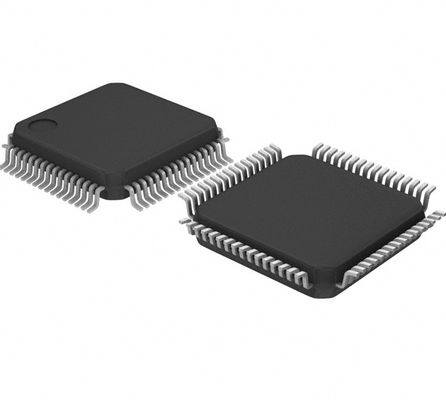

STM8L052R8T6 The Ultimate Ultra-Low-Power 8-bit MCU with 64KB Flash 8KB RAM Advanced Peripherals LCD AES ADC DAC and Extended Temperature Range for Robust Cost-Sensitive Applications

STM8L052R8T6 究極の超低消費電力 8 ビット MCU、64KB フラッシュ、8KB RAM、高度な周辺機器、LCD、AES、ADC、DAC、および堅牢でコスト重視のアプリケーション向けの拡張温度範囲

特徴

• 動作条件

  – 動作電源：1.8 V ～ 3.6 V

  – 温度範囲：-40℃ ～ 85℃

• 低消費電力機能

  – 5 つの低消費電力モード：ウェイト、低消費電力ラン (5.9 μA)、低消費電力ウェイト (3 μA)、フル RTC 付きアクティブホールド (1.4 μA)、ホールド (400 nA)

  – 動的消費電力：200 μA/MHz + 330 μA

  – I/O あたりの超低リーク：50 nA

  – ホールドからの高速ウェイクアップ：4.7 μs

• 高度な STM8 コア

  – ハーバードアーキテクチャと 3 ステージパイプライン

  – 最大周波数 16 MHz、16 CISC MIPS ピーク

  – 最大 40 個の外部割り込みソース

• リセットと電源管理

  – 5 つのプログラム可能なしきい値を持つ低消費電力、超安全 BOR リセット

  – 超低消費電力 POR/PDR

  – プログラム可能な電圧検出器 (PVD)

• クロック管理

  – 32 kHz および 1 ～ 16 MHz 水晶発振器

  – 内部 16 MHz ファクトリートリム RC

  – 38 kHz 低消費電力 RC

  – クロックセキュリティシステム

• 低消費電力 RTC

  – アラーム割り込み付き BCD カレンダー

  – +/- 0.5ppm の精度を持つデジタルキャリブレーション

  – 高度な改ざん防止検出

• LCD：8x24 または 4x28、ステップアップコンバータ付き

• メモリ

  – 64 KB フラッシュプログラムメモリと ECC、RWW 付き 256 バイトデータ EEPROM

  – 柔軟な書き込みおよび読み取り保護モード

  – 4 KB の RAM

• DMA

  – ADC、SPI、I2C、USART、タイマーをサポートする 4 チャネル

  – メモリ間 1 チャネル

• 12 ビット ADC 最大 1 Msps/27 チャネル

  – 内部基準電圧

• タイマー

  – 2 チャネル (IC、OC、PWM として使用)、直交エンコーダを備えた 3 つの 16 ビットタイマー

  – モーター制御をサポートする 3 チャネルを備えた 1 つの 16 ビット高度制御タイマー

  – 7 ビットプリスケーラを備えた 1 つの 8 ビットタイマー

  – 2 つのウォッチドッグ：1 ウィンドウ、1 インデペンデント

  – 1、2、または 4 kHz の周波数を持つビープ音タイマー

アプリケーション

1：家電製品とパーソナルケアデバイス

アプリケーション例： 電動歯ブラシ、カミソリ、電子はかり、スマートウォッチ/バンド (初期または基本モデル)、美容デバイス、リモコン、おもちゃ。

理由： これらのデバイスは通常バッテリー駆動であり、バッテリー寿命を延ばすために非常に低いスタンバイ電力を必要とします。その機能的な複雑さ

は、8 ビットコアとオンチップ 64KB フラッシュ/4KB RAM で適切に処理できます。

2：産業用センサーと自動化

アプリケーション例： 温度/湿度/圧力センサー、データロガー、アラーム、近接検出器、ハンドヘルド機器 (例：マルチメーター、距離計)。

理由： 内蔵の 12 ビット ADC と DAC は、アナログセンサー信号を効率的に処理できます。超低消費電力機能により、これらのセンサーノードは、現場や電源供給が困難な場所で長期間動作できます。拡張温度範囲 (-40℃ ～ +125℃)は、過酷な産業環境での信頼性を保証します。

3：医療と健康モニタリング

アプリケーション例： ポータブル医療機器、血糖値測定器、血圧モニター、パルスオキシメーター、使い捨て医療センサー。

理由： 消費電力に非常に敏感で、すぐに使用できるか、長期的なモニタリングが可能なデバイスが必要です。オンチップアナログ周辺機器 (ADC、DAC、コンパレータ) は、バイオセンサーに直接接続できるため、外部コンポーネント、コストを削減し、小型化設計を可能にします。

4：スマートメータリングとリモートコントロール

アプリケーション例： 水道メーター、ガスメーター、熱量計、スマートホームセンサー (ドア/窓の接点、温度/湿度センサー)、ワイヤレスリモートコントロールバルブ。

理由： これは、STM8L シリーズの典型的なアプリケーションシナリオです。これらのデバイスには、数年または数十年にわたるバッテリー寿命が必要です。STM8L の超低消費電力モード (ホールド、アクティブホールド) が不可欠です。多くの場合、Sub-1GHz や LoRa などの低消費電力ワイヤレスモジュールと組み合わせて、IoT エンドノードを形成します。

5：PC 周辺機器とアクセサリ

アプリケーション例： ワイヤレスキーボード/マウスレシーバー、USB ドングル、ゲームコントローラー。

理由： 消費電力に敏感で、スリープからすばやく復帰する必要があり、厳格なコスト管理が必要です。

説明

高密度バリューライン STM8L05xxx デバイスは、STM8L 超低消費電力 8 ビットファミリのメンバーです。

バリューライン STM8L05xxx 超低消費電力ファミリは、強化された STM8 CPU コアを備えており、CISC アーキテクチャの利点を維持しながら、処理能力を向上させています (最大 16 MHz で最大 16 MIPS)。コード密度、24 ビットリニアアドレッシング空間、および低消費電力動作に最適化されたアーキテクチャ。

このファミリには、ハードウェアインターフェース (SWIM) を備えた統合デバッグモジュールが含まれており、非侵入型のアプリケーション内デバッグと超高速フラッシュプログラミングを可能にします。

高密度バリューライン STM8L05xxx マイクロコントローラーは、組み込みデータ EEPROM と低消費電力、低電圧、シングルサプライプログラムフラッシュメモリを備えています。

すべてのデバイスは、12 ビット ADC、リアルタイムクロック、4 つの 16 ビットタイマー、1 つの 8 ビットタイマー、および 2 つの SPI、I2C、3 つの USART、8x24 または 4x28 セグメント LCD などの標準通信インターフェースを提供します。8x24 または 4x 28 セグメント LCD は、高密度バリューライン STM8L05xxx で利用できます。

STM8L05xxx ファミリは 1.8 V ～ 3.6 V で動作し、-40 ～ +85℃ の温度範囲で利用できます。

周辺機器セットのモジュール設計により、同じ周辺機器を 32 ビットファミリを含むさまざまな ST マイクロコントローラーファミリで見つけることができます。これにより、異なるファミリへの移行が非常に簡単になり、共通の開発ツールセットを使用することでさらに簡素化されます。

すべてのバリューライン STM8L 超低消費電力製品は、同じアーキテクチャ、同じメモリマッピング、および一貫したピン配置に基づいています。
