商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 逆電流ブロック付きの36Vの電荷スイッチ,シングルチャネルロードスイッチ 60mΩ Rds (オン),2A 負荷スイッチ 熱電流保護 |
||

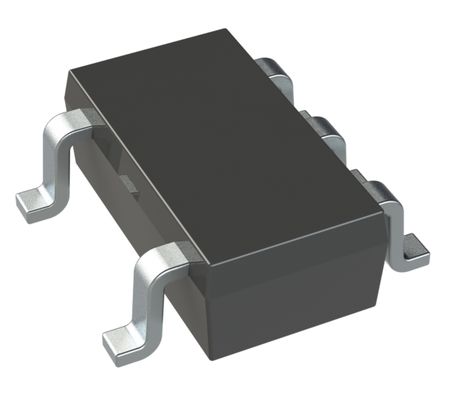

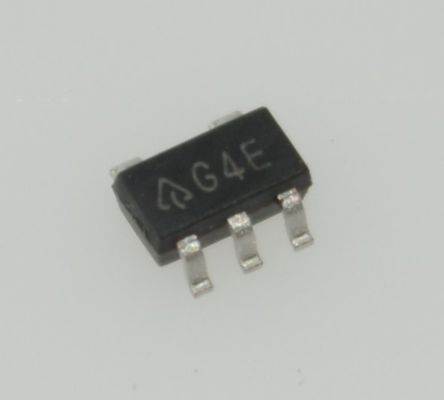

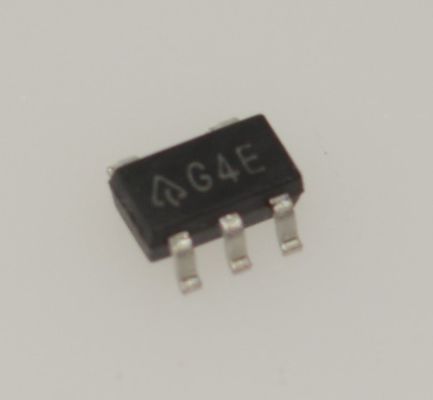

AP2821KTR-G1 36V 2A シングルチャネルロードスイッチ 超低60mΩ Rds(on) 1.2V～5.5V ロジック 高速20μs起動 真逆電流ブロッキング 熱および電流保護 -40℃～+125℃
andnbsp;
特徴
andbull; 低MOSFETオン抵抗：120mΩ@VIN = 5.0V
andbull; USB仕様に準拠
andbull; 動作電圧範囲：2.7V～5.5V
andbull; 低供給電流：35μA（typ）
andbull; 低シャットダウン電流：andlt; 1μA
andbull; フォールドバック付き電流制限：2A
andbull; 低電圧ロックアウト
andbull; ソフトスタート
andbull; 過電流保護
andbull; 過熱保護
andbull; フォールドバック付き負荷短絡保護
andbull; 電源オフ時の逆電流なし
andbull; システムESDに合格：IEC61000-4-2 andplusmn;16kV（エア放電）およびandplusmn;8kV（接触放電）USBコネクタ上
andnbsp;
アプリケーション
andbull; USB電源管理
andbull; USBバス/セルフパワーハブ
andbull; ホットプラグ電源
andbull; バッテリー充電器回路
andbull; ノートパソコン、マザーボードPC
andnbsp;
説明
AP2821は、TTL互換のイネーブル入力、チャージポンプ、およびnチャネルMOSFETで構成される統合型ハイサイドパワースイッチです。スイッチの低RDS(ON)である120mΩは、USBの電圧降下要件を満たしています。ソフトスタートによる突入電流制限、フォールドバック付き過電流保護、およびホットプラグイン中のスイッチ故障を防ぐための熱シャットダウンが含まれています。低電圧ロックアウト（UVLO）機能は、有効な入力電圧が存在しない限りデバイスがオフのままであることを保証するために使用されます。また、電源オフ時の逆電流はなく、ENが無効になっているときに、シャットダウンプルロー抵抗器で出力コンデンサを放電します。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
andnbsp;
|
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
部品ステータス
|
生産中止
|
andnbsp;
|
|
スイッチタイプ
|
andnbsp;
|
|
|
出力数
|
1
|
andnbsp;
|
|
比率 - 入力：出力
|
1:1
|
andnbsp;
|
|
出力構成
|
ハイサイド
|
andnbsp;
|
|
出力タイプ
|
Nチャネル
|
andnbsp;
|
|
インターフェース
|
オン/オフ
|
andnbsp;
|
|
電圧 - 負荷
|
2.7V～5.5V
|
andnbsp;
|
|
電圧 - 供給（Vcc/Vdd）
|
不要
|
andnbsp;
|
|
電流 - 出力（最大）
|
1.5A
|
andnbsp;
|
|
Rds On（Typ）
|
120mOhm
|
andnbsp;
|
|
入力タイプ
|
非反転
|
andnbsp;
|
|
特徴
|
スルーレート制御
|
andnbsp;
|
|
故障保護
|
電流制限（固定）、過熱、逆電流、UVLO
|
andnbsp;
|
|
動作温度
|
-40℃～85℃（TA）
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
SOT-23-5
|
andnbsp;
|
|
パッケージ/ケース
|
andnbsp;
|
|
|
基本製品番号
|
andnbsp;
図面
