商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | AEC-Q100 CAN FDトランシーバー,高速低功耗の CAN トランシーバー,スリープモードの自動車用 CANトランシーバー |
||

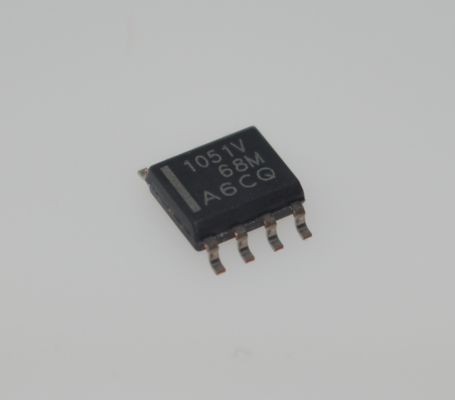

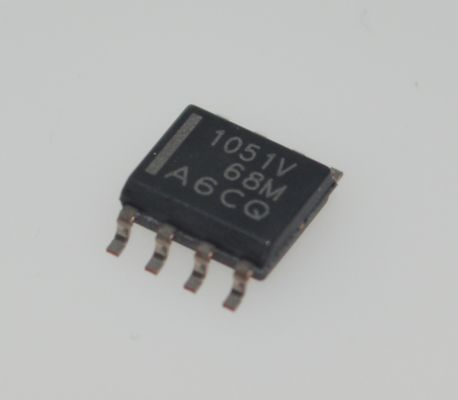

TCAN1051VDQ1 AEC-Q100 CAN FDトランシーバー 高速・低消費電力、スリープモードウェイクアップ、SAE J2962-2準拠車載ネットワーク向け堅牢保護機能搭載
andnbsp;
特長
andbull; AEC Q100：車載アプリケーション向け認定
andnbsp; andndash; 温度グレード1：-40℃～125℃、TA
andnbsp; andndash; HBM分類レベル：±16 kV
andnbsp; andndash; CDM分類レベル：±1500 V
andbull; ISO 11898-2:2016およびISO 11898-5:2007物理層規格に適合
andbull; 'Turbo' CAN：
andnbsp; andndash; すべてのデバイスは、従来のCANと2 Mbps CAN FD（フレキシブルデータレート）をサポートし、「G」オプションは5 Mbpsをサポート
andnbsp; andndash; 短く対称的な伝搬遅延時間と高速ループ時間により、タイミングマージンを向上
andnbsp; andndash; 負荷のかかったCANネットワークでのより高いデータレート
andbull; EMC性能：コモンモードチョークなしでSAE J2962-2およびIEC 62228-3（最大500 kbps）をサポート
andbull; I/O電圧範囲は3.3 Vおよび5 V MCUをサポート
andbull; 非電源時の理想的なパッシブ動作
andnbsp; andndash; バスおよびロジック端子は高インピーダンス（無負荷）
andnbsp; andndash; バスおよびRXD出力でのグリッチフリー動作による電源投入/遮断
andbull; 保護機能
andnbsp; andndash; IEC ESD保護：最大±15 kV
andnbsp; andndash; バス障害保護：±58 V（非Hバリアント）および±70 V（Hバリアント）
andnbsp; andndash; VCCおよびVIO（Vバリアントのみ）電源端子での低電圧保護
andnbsp; andndash; ドライバドミナントタイムアウト（TXD DTO）- データレートは10 kbpsまで
andnbsp; andndash; 熱シャットダウン保護（TSD）
andbull; レシーバコモンモード入力電圧：±30 V
andbull; 典型的なループ遅延：110 ns
andbull; 接合温度：-55℃～150℃

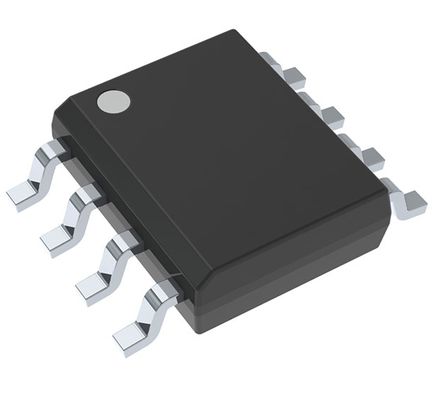

andbull; SOIC(8)パッケージおよびリードレスVSON(8)パッケージ（3.0 mm x 3.0 mm）で利用可能、自動光学検査（AOI）機能を改善
andnbsp;
アプリケーション
andbull; 自動車および輸送
andbull; すべてのデバイスは、負荷のかかったCANネットワークをサポート
andbull; 重機ISOBUSアプリケーションISO 11783
andnbsp;
説明
このCANトランシーバファミリは、ISO11898-2（2016）高速CAN（コントローラエリアネットワーク）物理層規格に適合しています。すべてのデバイスは、最大2 Mbps（メガビット/秒）のCAN FDネットワークで使用するように設計されています。「G」サフィックスを含む部品番号のデバイスは、最大5 Mbpsのデータレート用に設計されており、「V」が付いたバージョンは、入力ピンのしきい値とRXD出力レベルをI/Oレベルシフトするための二次電源入力を持っています。このデバイスファミリには、サイレントモードが付属しており、これはリスニングオンリーモードとも呼ばれます。さらに、すべてのデバイスには、デバイスとネットワークの堅牢性を高めるための多くの保護機能が含まれています。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Texas Instruments
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
チューブ
|
andnbsp;
|
|
部品ステータス
|
生産中止
|
andnbsp;
|
|
タイプ
|
トランシーバ
|
andnbsp;
|
|
プロトコル
|
CANbus
|
andnbsp;
|
|
ドライバ/レシーバ数
|
1/1
|
andnbsp;
|
|
デュプレックス
|
ハーフ
|
andnbsp;
|
|
レシーバヒステリシス
|
120 mV
|
andnbsp;
|
|
データレート
|
2Mbps
|
andnbsp;
|
|
電圧 - 供給
|
4.5V～5.5V
|
andnbsp;
|
|
動作温度
|
-55℃～125℃
|
andnbsp;
|
|
グレード
|
車載
|
andnbsp;
|
|
認定
|
AEC-Q100
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
8-SOIC (0.154インチ、3.90mm幅)
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-SOIC
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
