商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 |

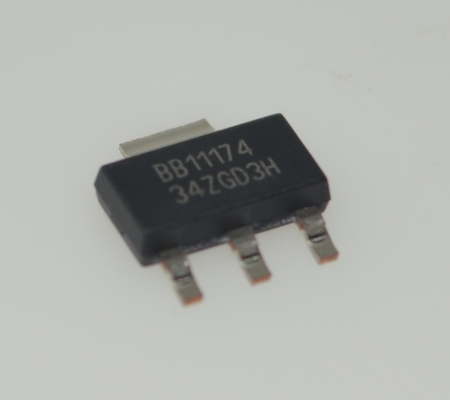

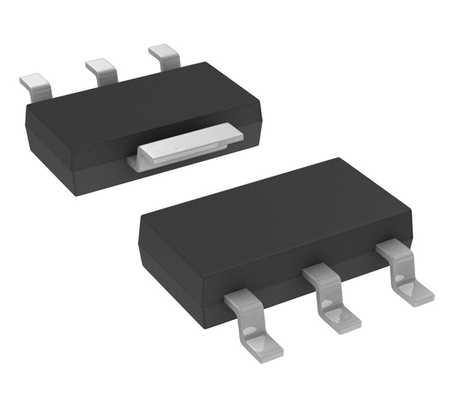

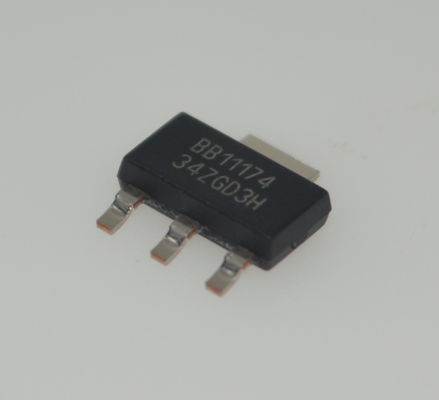

REG1117-3.3 超低脱出高精度 3.3V電圧調節器 1A出力電流制限 熱保護 & ミニチュアパッケージで有効
特徴
修正・調整可能なバージョン
2.85V SCSI-2アクティブ終了モデル
出力電流:
REG1117: 最大800mA
REG1117A: 最大1A
出力許容量:最大+1%
脱出電圧:
REG1117: 最大 1.2V で lo= 800mA
REG1117A:lo = 1Aで最大1.3V
内部電流の限界 熱過負荷防止
SOT-223 AND DDPAK 表面装着用パック
申請
SC SI-2 活動終了
手持ちのデータ収集装置
高効率の線形調節機
バッテリー駆動装置
バッテリー管理回路 FORNOTEBOOK と PALMTOP PCS
核電圧供給:FPGA,PLD,DSP,CPU
記述
REG1117は,使いやすい3端電圧調節器の一族である.このファミリーには,固定電圧と調節電圧のさまざまなバージョンが含まれ,2つの電流 (800mAと1A) と2つのパケットタイプ (S0T-223とDDPAK)可能なオプションについては,下記の表を参照してください.
調節可能なバージョンの出力電圧は,2つの外部抵抗器で設定されている. REG1117の低脱出電圧は,インプット-アウトプット電圧差を4回まで使用することができます.
レーザートリミングは,調整なしで優れた出力電圧精度を保証する. NPN出力ステージは,最大効率のために出力ステージドライブが負荷電流に貢献することを可能にします.
情報
|
カテゴリー
|
|
|
|
Mfr
|
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
トューブ
|
|
|
部品のステータス
|
アクティブ
|
|
|
出力構成
|
|
|
|
出力型
|
|
|
|
規制当局の数
|
1
|
|
|
電圧 - 入力 (最大)
|
15V
|
|
|
電圧 - 出力 (分/固定)
|
3.3V
|
|
|
電圧 - 出力 (最大)
|
-
|
|
|
圧力の減少 (最大)
|
1.2V @ 800mA
|
|
|
電流 - 出力
|
|
|
|
電流 - 静止 (Iq)
|
10mA
|
|
|
PSRR
|
62dB (120Hz)
|
|
|
制御機能
|
-
|
|
|
保護 機能
|
過剰な電流,過剰な温度
|
|
|
動作温度
|
-40°C ~ 125°C
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
TO-261-4, TO-261AA について
|
|
|
供給者のデバイスパッケージ
|
SOT-223-4
|
|
|
基本製品番号
|
