| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | Bluetooth 4.0 Low Energy SoC,8051 MCU 統合 RF トランシーバ,超低電力 Bluetooth スタック |
||

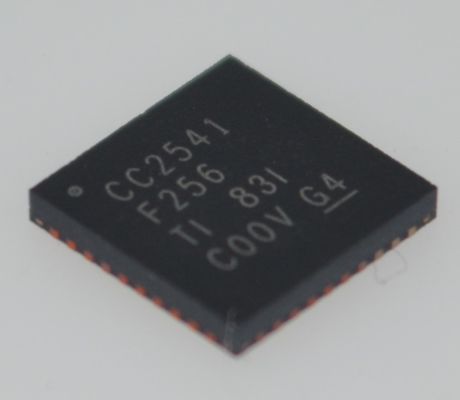

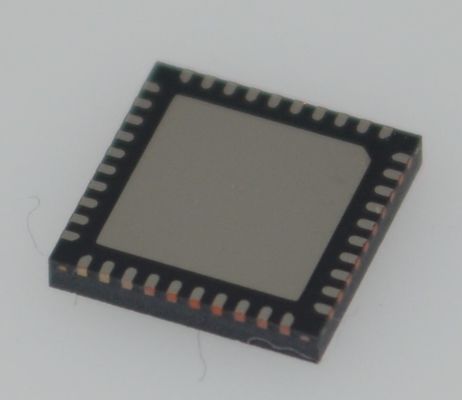

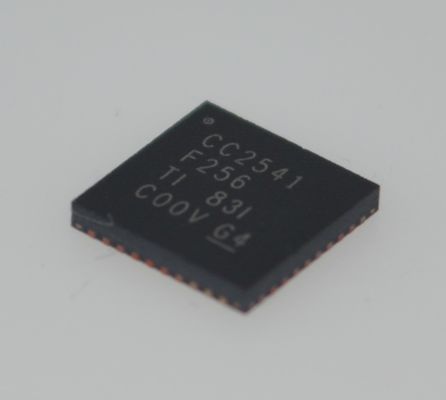

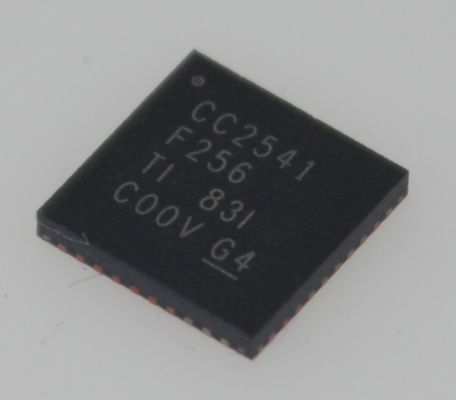

CC2541F256RHAR Bluetooth 4.0 低エネルギー SoC 256KB フラッシュ 8KB RAM パワフル 8051 MCU 統合 RF トランシーバー 超低電源 フルブルートゥース スタック アドバンスト センサー インターフェース IoT/ウェアラブル向けに最適
特徴
• RF
◎2.4GHzBluetooth低エネルギー対応と独占式RFシステム・オン・チップ
250kbps,500kbps,1Mbps,2Mbpsのデータレートをサポートする
優れたリンク予算で,外部フロントエンドなしで長距離アプリケーションが可能
プログラム可能な出力 0 dBm まで
優れた受信機感度 (1 Mbps で 94 dBm),選択性,ブロック性能
グローバル・ラジオ・周波数規制の遵守をターゲットとするシステムに適している: ETSI EN 300 328 と EN 300 440 クラス2 (ヨーロッパ), FCC CFR47 Part 15 (米国),およびARIB STD-T66 (日本)
• 配置
少数 外部構成要素
参考設計が提供される

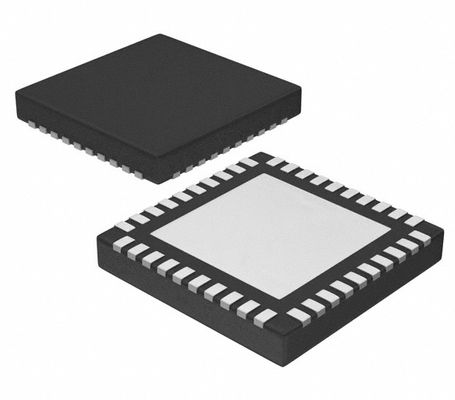

6mm×6mmQFN-40 パッケージ
CC2540 (USB や I2C を使用していない場合) とピン互換性
• 低パワー
アクティブモードRX 17.9mAまで
アクティブモード TX (0 dBm): 18.2 mA
◎電源モード 1 ((4-μs Wake-Up): 270 μA
電力モード2 (睡眠タイマーオン): 1 μA
電力モード3 (外部の中断) 0.5 μA
広範囲の電圧 (2V3.6V)
• TPS62730 互換性のある低出力アクティブモード
RXダウン: 14.7 mA (3V電源)
TX (0dBm): 14.3mA (3V電源)
高性能で低電力8051 マイクロコントローラ コードプリフェッチ付き
システム内プログラム可能なフラッシュ 128KB
8KBRAM すべての電源モードで保持
ハードウェアデバッグサポート
自動認識とアドレス解読を含む広範なベースバンド自動化
すべての電源モードにおけるすべての関連レジスタの保存
応用
• 2.4 GHz ブルーツ Bluetooth 低エネルギーシステム
• 独自の2.4GHzシステム
• 人間 インターフェース デバイス (キーボード,マウス,リモコン)
• スポーツ 休憩 設備
• 携帯電話 の アクセサリー
• 消費電子機器
記述
CC2541は,Bluetooth低エネルギーおよび独自の2.4GHzアプリケーションの両方に電力最適化された真のシステムオンチップ (SoC) ソリューションです.低コストで堅牢なネットワークノードを建設できますCC2541は 優れた RFトランシーバーの性能を 業界標準の 8051 MCU プログラム可能なフラッシュメモリ 8KB RAMそして他の多くの強力なサポート機能と周辺機器CC2541は,超低電力消費が必要とするシステムに非常に適しています.これはさまざまな動作モードによって指定されています.動作モード間の短い移行時間は,さらに低電力消費を可能にします..
CC2541は,USBがCC2540で使用されず,I2C/extra I/OがCC2541で使用されていない場合,6mm × 6mm QFN40パッケージのCC2540とピン互換性があります.CC2541は低周波電流消費を可能にしますCC2541にはCC2540のUSBインターフェイスがないため,TXモードでは最大出力量が低い.CC2541にはHW I2Cインターフェイスも追加されている.
CC2541はCC2533 RF4CE最適化されたIEEE 802とピン互換性がある.15.4 SoC
CC2541は,それぞれ128KBと256KBのフラッシュメモリで,CC2541F128/F256という2つの異なるバージョンで提供されています.
情報
|
カテゴリー
|
|
|
|
Mfr
|
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
テープandロール (TR)
切断テープ (CT)
Digi-Reel®
|
|
|
部品のステータス
|
アクティブ
|
|
|
DigiKey プログラム可能
|
確認されていない
|
|
|
タイプ
|
TxRx + MCU
|
|
|
RFファミリー/標準
|
Bluetooth について
|
|
|
議定書
|
|
|
|
モジュレーション
|
GFSK,MSK
|
|
|
頻度
|
|
|
|
データ速度は (最大)
|
2Mbps
|
|
|
電力 - 輸出
|
0dBm
|
|
|
敏感性
|
-99dBm
|
|
|
メモリサイズ
|
256kB フラッシュ, 8kB RAM
|
|
|
シリアルインターフェース
|
I2C,SPI,USART
|
|
|
GPIO
|
23
|
|
|
電圧 - 供給
|
2V~3.6V
|
|
|
現行 - 受信
|
17.9mA ~ 20.2mA
|
|
|
電流 - 送電
|
16.8mA ~ 18.2mA
|
|
|
動作温度
|
-40°C ~ 85°C
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
40-VFQFN 露出パッド
|
|
|
供給者のデバイスパッケージ
|
40VQFN (6x6)
|
|
|
基本製品番号
|
図面
