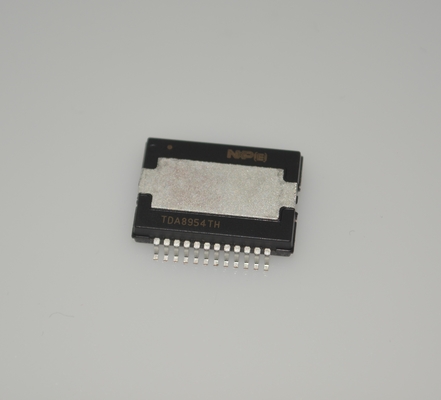

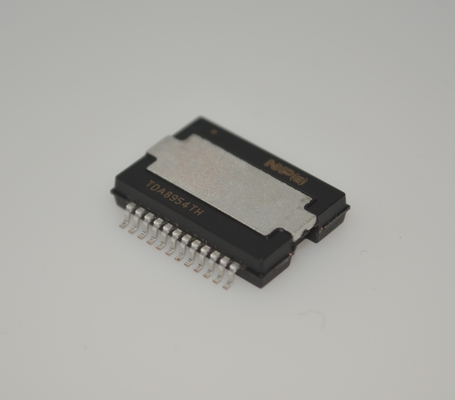

TDA8954TH 2x 150W D級アンプ 90%効率低 0.01% THDミュート/スタンダイ OT/SC 保護 幅広く ±12.5Vから ±40V 供給 自衛出力

TDA8954TH 2x 150W D級アンプ 90%効率低 0.01% THDミュート/スタンダイ OT/SC 保護 幅広く ±12.5Vから ±40V 供給 自衛出力

特徴

典型的なアプリケーションにおける高出力:

SE 2 × 210 W,RL = 4 Ω (VDD = 41 V,VSS = −41 V)

SE 2 × 235 W,RL = 3 Ω (VDD = 39 V,VSS = −39 V)

SE 2 × 150 W,RL = 6 Ω (VDD = 41 V,VSS = −41 V)

BTL 1 × 420 W,RL = 8 Ω (VDD = 41 V,VSS = −41 V)

交称的な電源電圧範囲 ±12.5Vから ±42.5V

ステレオフルディフェリエンシャル入力,ステレオSEまたはモノBTL増幅器として使用可能

低騒音

スムーズなポップ 騒音のない起動とオフ

保護回路のための2ピン診断装置

固定周波数内側または外側時計

高効率 ≈93%

ゼロデッドタイム 切り替え

低静止電流

高度な保護戦略:電圧保護と出力電流制限

停止機能を持つ熱折りたたみ (TFB)

固定加強 30 dB SE で 36 dB BTL アプリケーションで

負荷を通して完全にショートサーキット防止

BD 調節 BTL 構成で

時計保護

申請

DVD

ホームシアターイン・ア・ボックス (HTIAB) システム

ミニとマイクロ受信機

高功率スピーカーシステム

サブウーファー

公共の住所 (PA) システム

記述

TDA8954は,低電力消耗を特徴とする単一ICのステレオまたはモノ高効率のD級オーディオパワーアンプである.ステレオ・シングルエンド (SE) アプリケーションで 4 Ω の負荷で最大 2 × 210 W を供給するように設計されています単一ブリッジ・タイッド・ロード (BTL) の適用において, 8 Ω の負荷に 1 × 420 W を加える.

D級効率 (≈93%の4 Ω負荷) の利点と,AB級増幅と比較可能なオーディオフィール音質を組み合わせます.

増幅器は,供給電圧の範囲が広く,±12.5Vから±42.5Vで動作し,低静電流消費を特徴としています.

TDA8954は,熱折り回し (TFB),オーバー電流保護 (OCP),その他の保護回路の状態をモニタリングするための2つの診断ピンが付属しています.
