商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | TPS5430DDAR ステップダウン変換器 3A,36V ワイドインプット バック変換器,SOIC-8 パワーグッド信号IC |
||

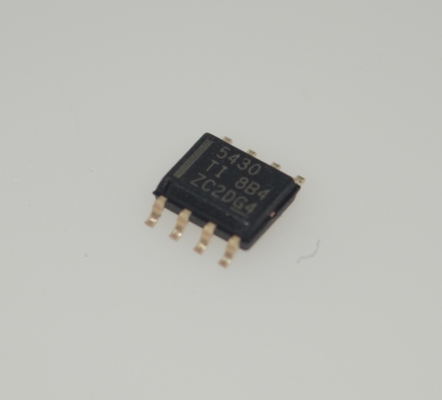

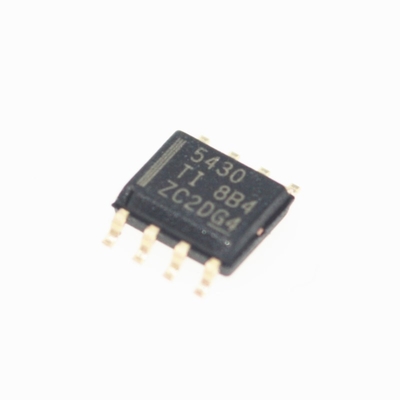

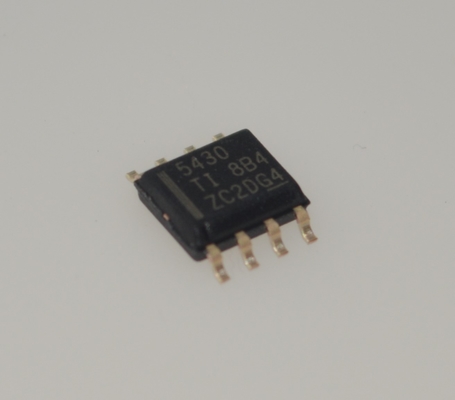

TPS5430DDAR 3A 5.5-36V ワイドインプットステップダウン変換器 500kHz スイッチング 高効率 (95%まで) 内補償電源 良好信号 熱/UVLO 保護 SOIC-8 パッケージ
そして
特徴
ワイド入力電圧範囲:WandashTPS5430: 5.5Vから36VWandashTPS5431: 5.5Vから23V
連続電流3A (ピーク4A) まで
効率高さ95%まで 100mΩの統合MOSFETスイッチによって有効
ワイド出力電圧範囲: 1.22V まで調整し,初期精度 1.5%
内部の補償は外部の部品を最小限に抑える
andbull; 小さなフィルターサイズのための固定500kHzの切り替え周波数
改善されたライン調節と入力電圧フィードフォワードによる臨時応答
超電流制限,超電圧保護,熱停止によって保護されたシステム
温度帯40°Cから125°Cまで

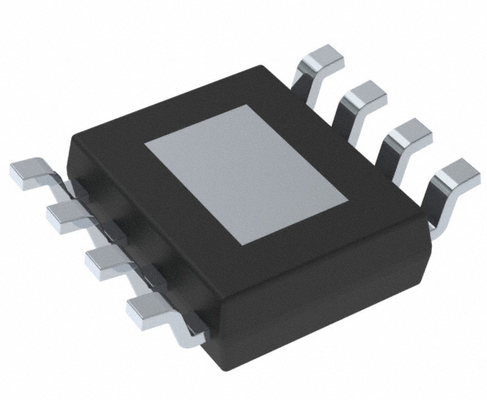

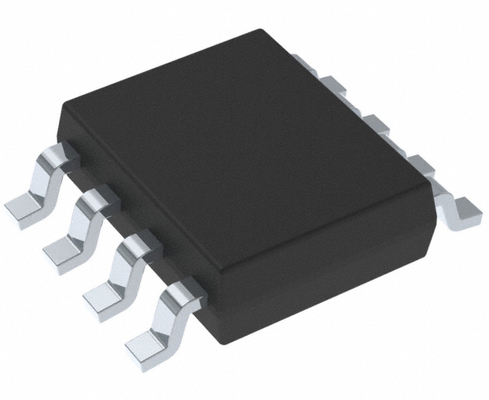

熱力強化8ピンのSO PowerPADandtrade; 集積回路パッケージ
そして
申請
消費者:セットトップボックス,DVD,LCDディスプレイ
産業用および自動車用オーディオ電源
バッテリー充電器,高電力LED供給
12Vと24Vの分布式電源システム
そして
記述
TPS543xは低抵抗,高側NチャンネルMOSFETを統合した高出力電流PWM変換機である.リストの特徴を持つ基板に含まれているのは,臨時条件下で緊密な電圧調節精度を提供する高性能の電圧誤差増幅器です.低電圧ロック回路は,入力電圧が5.5Vに達するまで起動を防止する;内部設定のスロースタート回路は,進電を制限する.そして電圧供給前回路で,一時的な応答を改善するENAピンを使用すると,シャットダウン電流は通常15andmuAに削減されます.その他の機能には,アクティブ・ハイス・アビール,オーバー・電流制限,オーバー・電圧保護,熱シャットダウンが含まれます.設計の複雑さと外部部品数を減らすためにTPS5431は23Vまでの電源レールから動作するように設計されている.TPS5430は24Vバスを含むさまざまな電源を調節する.
TPS543xデバイスは,熱的に強化された,使いやすい8ピンSOIC PowerPAD集成回路パッケージで提供されています.TIは評価モジュールと設計者ソフトウェアツールを提供し,攻撃的な機器開発サイクルを満たす高性能電源設計を迅速に達成するのに役立ちます..
そして
情報
|
カテゴリー
|
そして
|
|
|
Mfr
|
そして
|
|
|
シリーズ
|
-
|
そして
|
|
パッケージ
|
テープとロール (TR)
切断テープ (CT)
ディジ・リーランド・レグ
|
そして
そして
そして
|
|
部品のステータス
|
アクティブ
|
そして
|
|
機能
|
ステップダウン
|
そして
|
|
出力構成
|
ポジティブ
|
そして
|
|
トポロジー
|
そして
|
|
|
出力型
|
そして
|
|
|
出力数
|
1
|
そして
|
|
電圧 - 入力 (分)
|
5.5V
|
そして
|
|
電圧 - 入力 (最大)
|
36V
|
そして
|
|
電圧 - 出力 (分/固定)
|
そして
|
|
|
電圧 - 出力 (最大)
|
32.04V
|
そして
|
|
電流 - 出力
|
そして
|
|
|
周波数 - 切り替える
|
500kHz
|
そして
|
|
シンクロン直す器
|
違う
|
そして
|
|
動作温度
|
-40°C ~ 125°C (TJ)
|
そして
|
|
マウントタイプ
|
表面マウント
|
そして
|
|
パッケージ/ケース
|
そして
|
|
|
供給者のデバイスパッケージ
|
8-SO パワーパッド
|
そして
|
|
基本製品番号
|
そして
図面
