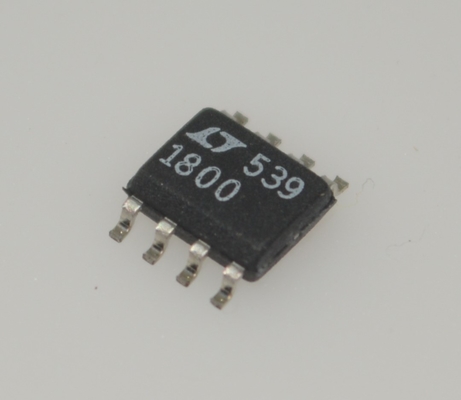

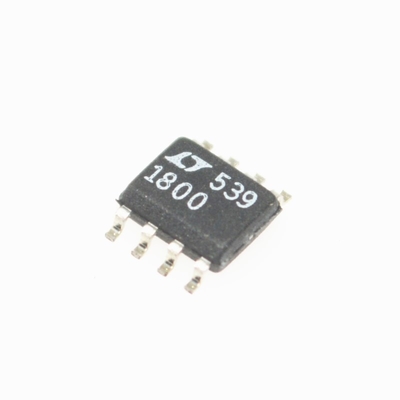

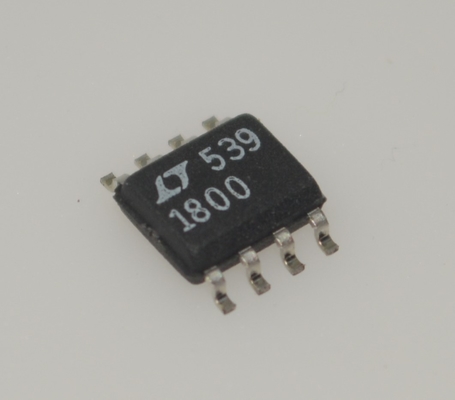

LT1800CS8 高速100MHz オプアンプ 400V/μs スリューレート 低3.5mV オフセット 鉄道から鉄道への出力 5Vから±5V 供給 7nA IB 空間節約 SOIC-8 フィルター/ADC ドライバ

LT1800CS8 高速 100MHz オペアンプ 400V/μs スルーレート 低 3.5mV オフセット レールトゥレール出力 5V ～ ±5V 電源 7nA IB 省スペース SOIC-8 フィルタ/ADCドライバ用

特徴

n ゲイン帯域幅積: 80MHz

n 入力コモンモード範囲は両方のレールを含む

n 出力はレールトゥレールでスイング

n 低静止電流: 最大2mA

n 入力オフセット電圧: 最大350μV

n 入力バイアス電流: 最大250nA

n 低電圧ノイズ: 8.5nV/√Hz

n スルーレート: 25V/μs

n コモンモード除去比: 105dB

n 電源電圧変動除去比: 97dB

n オープンループゲイン: 85V/mV

n 動作温度範囲: -40°C ～ 85°C

n 8ピンSOおよび5ピン薄型(1mm) ThinSOT™パッケージで利用可能

アプリケーション

n 低電圧、高周波信号処理

n A/Dコンバータの駆動

n レールトゥレールバッファアンプ

n アクティブフィルタ

n ビデオラインドライバ

説明

LT®1800は、優れたDC性能を備えた低消費電力、高速レールトゥレール入出力オペアンプです。LT1800は、同等の帯域幅を持つ他のデバイスよりも、供給電流の削減、入力オフセット電圧の低下、入力バイアス電流の低下、DCゲインの向上を実現しています。

LT1800は、両方の電源レールを含む入力範囲と、低電源アプリケーションで信号ダイナミックレンジを最大化するために、いずれかの電源レールから20mV以内でスイングする出力を備えています。

LT1800は、2.3V～12.6Vの電源で性能を維持し、3V、5V、および±5Vの電源で仕様が定められています。入力は、出力の損傷や位相反転なしに、電源を超えて駆動できます。

LT1800は、標準的なオペアンプピン配置の8ピンSOパッケージと、5ピンTSOT-23パッケージで利用できます。LT1800のデュアルおよびクワッドバージョンについては、LT1801/LT1802データシートを参照してください。LT1800は、多くのオペアンプのプラグイン交換として使用して、入出力範囲と性能を向上させることができます。
