TPS61027DRCR 5V 1.2Aブーストコンバータ 95%効率 2.7-12V入力 1.2MHz周波数 省電モード 内部スイッチ ソフトスタートと熱停止 10ピンのVSONパッケージ

TPS61027DRCR 5V 1.2A ブーストコンバータ、95%効率、2.7-12V入力、1.2MHz周波数、パワーセーブモード、内部スイッチ、ソフトスタート、サーマルシャットダウン、10ピンVSONパッケージ

特徴

• 96%効率同期ブーストコンバータ1

• 入力電圧が公称出力電圧を超えても出力電圧は調整されたまま

• デバイス静止電流：25μA（標準）

• 入力電圧範囲：0.9 V～6.5 V

• 最大5.5 Vまでの固定および調整可能な出力電圧オプション

• 低出力電力時の効率を向上させるパワーセーブモード

• 低バッテリーコンパレータ

• 低EMIコンバータ（統合アンチリンギングスイッチ）

• シャットダウン中の負荷切断

• 過熱保護

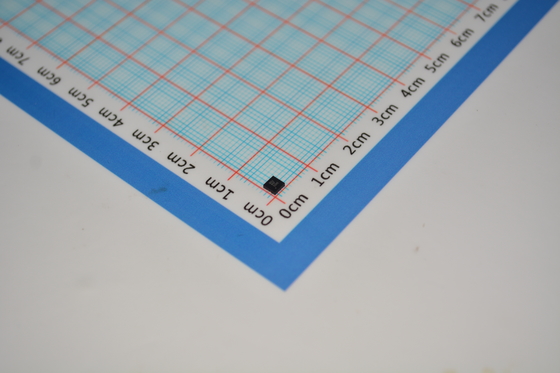

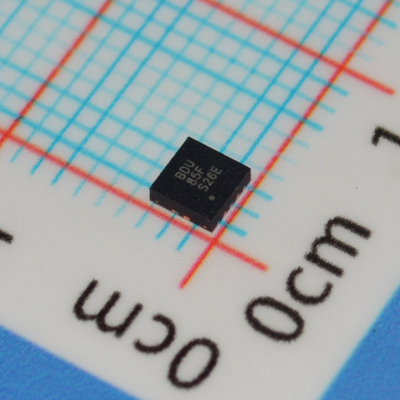

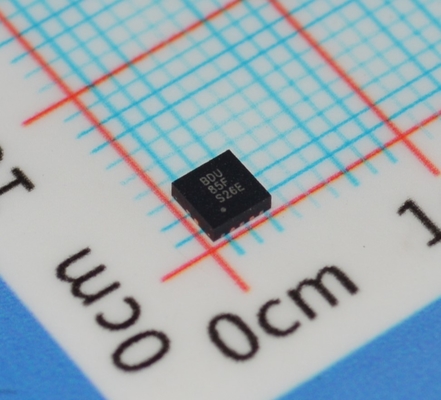

• 小型3mm×3mm VSON-10パッケージ

アプリケーション

• すべての1セル、2セル、3セルアルカリ、NiCdまたはNiMH、または1セルLi-IonまたはLi-ポリマーバッテリー駆動製品

• ポータブルオーディオプレーヤー

• PDA

• 携帯電話

• 個人用医療製品

• カメラ白色LEDフラッシュライト

説明

TPS6102xデバイスファミリーは、1セル、2セル、または3セルアルカリ、NiCdまたはNiMH、または1セルLi-IonまたはLi-ポリマーバッテリーのいずれかによって電力が供給される製品の電源ソリューションを提供します。出力電流は、単一セルアルカリ電池を使用しながら200 mAまで高くなり、0.9 Vまで放電できます。このデバイスは、3.3 VレールまたはLi-Ionバッテリーから5 V、500 mAを生成するためにも使用できます。ブーストコンバータは、同期整流器を使用して最大効率を得る固定周波数、パルス幅変調（PWM）コントローラに基づいています。低負荷電流では、コンバータはパワーセーブモードに入り、広い負荷電流範囲で高効率を維持します。パワーセーブモードは無効にすることができ、コンバータを固定スイッチング周波数で動作させることができます。ブーストスイッチの最大ピーク電流は、デバイスのバージョンに応じて800 mA、1500 mA、または1800 mAの値に制限されています。

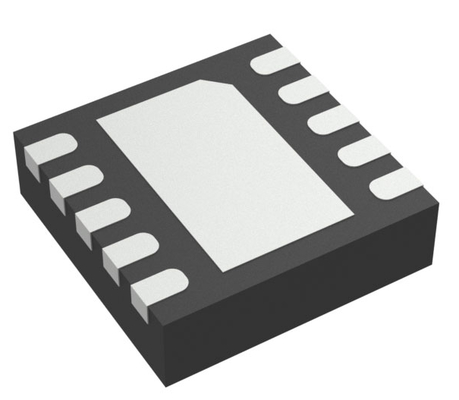

TPS6102xデバイスは、入力電圧が公称出力電圧を超えても出力電圧を調整されたままにします。出力電圧は、外部抵抗分圧器でプログラムすることも、チップ内で内部的に固定することもできます。コンバータは、バッテリーの消耗を最小限に抑えるために無効にすることができます。シャットダウン中、負荷はバッテリーから完全に切り離されます。低EMIモードが実装されており、コンバータが不連続導通モードに入ると、リンギングを低減し、結果として放射電磁エネルギーを低減します。このデバイスは、3 mm x 3 mm（DRC）の10ピンVSON PowerPADandtrade;パッケージにパッケージされています。

情報

図面
