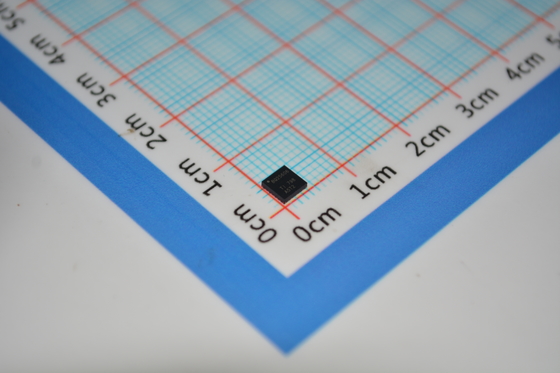

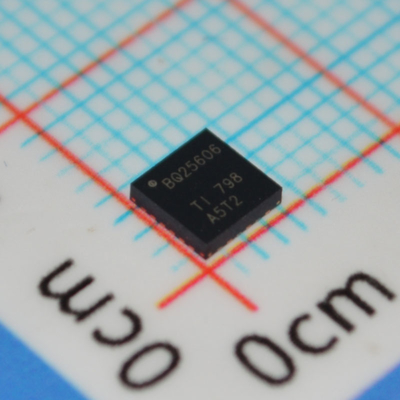

BQ25606RGER 3A 急速充電IC 3.9V-14V 入力 I2C コントロール 30V OVP NVDC パワーパス 3mm×3mm QFN 92% 効率 統合 MOSFETs and 熱調節

BQ25606RGER 3A高速充電IC、3.9V-14V入力、I2C制御、30V OVP、NVDC電源パス、3mm×3mm QFN、92%効率、MOSFET内蔵、熱調整

特徴

• 高効率、1.5MHz、同期スイッチモードバックチャージャー

– 5V入力から2Aで92%の充電効率

– USB電圧入力（5V）に最適化

• USB On-The-Go（OTG）をサポート

– 最大1.2A出力のブーストコンバータ

– 1A出力で92%のブースト効率

– 正確な定電流（CC）制限

– 最大500μFの容量性負荷へのソフトスタート

– 出力短絡保護

• USB入力と高電圧アダプタをサポートする単一入力

– 3.9V～13.5Vの入力電圧範囲をサポート、22Vの絶対最大入力電圧定格

– 最大4.6V（VINDPM）の入力電圧制限による最大電力点追従（MPPT）

– VINDPMスレッショルドはバッテリ電圧を自動的に追跡

– USB SDP、DCP、および非標準アダプタを自動検出

• 19.5mΩのバッテリ放電MOSFETによる高バッテリ放電効率

• Narrow VDC（NVDC）電源パス管理

– バッテリなしまたは完全に放電したバッテリでも即時起動

– バッテリ補助モードでの理想ダイオード動作

• すべてのMOSFET、電流検出、ループ補償を含む高集積度

• システム電圧スタンバイ時の58μAの低バッテリリーク電流

• 高精度

– ±0.5%の充電電圧調整

– 1.2Aおよび1.8Aの充電電流調整で±6%

– 0.5A、1.2A、1.8Aの入力電流調整で±5%

• 安全関連認証:

– IEC 62368-1 CB認証

アプリケーション

• EPOS、ポータブルスピーカー

• 携帯電話アクセサリ

• 医療機器

説明

BQ25606は、シングルセルLi-ionおよびLi-polymerバッテリ用の高度に統合されたスタンドアロン3.0Aスイッチモードバッテリ充電管理およびシステム電源パス管理デバイスです。このソリューションは、入力逆阻止FET（RBFET、Q1）、ハイサイドスイッチングFET（HSFET、Q2）、ローサイドスイッチングFET（LSFET、Q3）、およびシステムとバッテリ間のバッテリFET（BATFET、Q4）と高度に統合されています。低インピーダンスの電源パスは、スイッチモード動作効率を最適化し、バッテリ充電時間を短縮し、放電フェーズ中のバッテリ寿命を延ばします。
