商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | LVDT信号調整器工業用温度,位置検出モーションコントロールIC,デュアル電源LVDTコンディショナー20kHz |
||

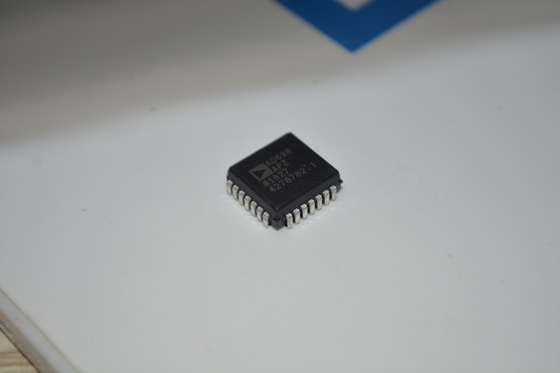

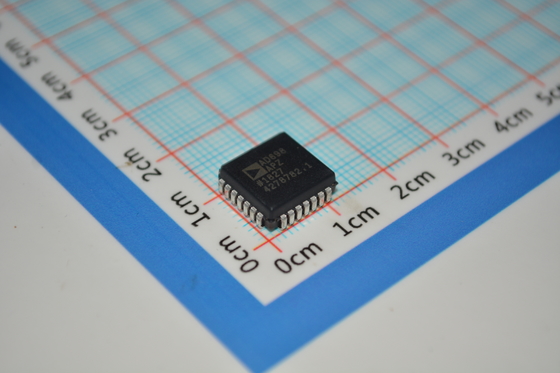

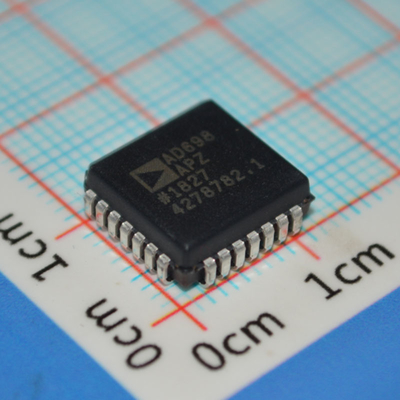

AD698APZ LVDT信号コンディショナー ±12V〜±15V 動作 20kHz帯域幅 0.25% 線性 位置感知と運動制御のための単一/二重供給産業温度範囲
特徴
シングルチップソリューション,内部オシレーターと電圧参照を含む
調整 の 必要 が ない
ハーフブリッジ,4ワイヤーLVDTへのインターフェース
DC出力は位置に比例する
20 Hz から 20 kHz 周波数帯
単極性または双極性出力
ACブリッジ信号も解読する
卓越した業績
線形性:0.05%
出力電圧: 11V
ガイン・ドリフト: 20ppm/C (典型)
オフセット・ドリフト: 5ppm/C (典型)
応用
AD598 のほとんどのアプリケーションは,AD698 で実装することもできます.詳細な説明については,AD598 のアプリケーションを参照してください.
詳細については,AD598データシート参照:
円式 秤 を 証明 する
複数のLVDTの同期運用
高解像度位置から周波数回路
この回路は,ストレンゲージなどのレジスティブブリッジ,または圧力または流量センサーに使用されるインダクティブまたは容量ブリッジに使用することができます.これらのセンサーの低レベル信号出力は騒音や干渉に敏感であり,AC信号処理技術に適しています..
記述
AD698は,完全な,単体型線形変形差変圧器 (LVDT) 信号調節サブシステムです.LVDTと併用して,高度な精度と繰り返しが可能な単極または双極DC電圧に変換するすべての回路機能はチップに含まれています.周波数と増幅を設定するためのいくつかの外部的受動成分を追加することで,AD698は原始LVDT出力をスケールされたDC信号に変換します.装置は半ブリッジLVDTで動作しますシリアル・オプス・コンフィギュレーション (4ワイヤー) で接続されたLVDTとRVDT.
AD698にはLVDTプライマリを駆動するための低歪みシナス波振動器が含まれています.AD698の2つの同期デモジュレーションチャネルは,プライマリとセカンドアリ振幅を検出するために使用されています.部品は,次元の出力を次元の振幅で割って,スケール因数で倍します.これは,主駆動の振幅の漂流によるスケールファクターエラーを排除し,温度性能と安定性を向上させます.
AD698は,LVDTインターフェースへの伝統的なAPアプローチに関連したいくつかの欠点を排除するために,ユニークなratiometricアーキテクチャを使用しています.この新しい回路の利点は以下の通りです.調整は必要ない温度安定性が向上し,トランスデューサーの互換性が向上します.
情報
|
カテゴリー
|
|
|
|
製造者
|
アナログ・デバイスズ
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
トューブ
|
|
|
部品のステータス
|
時代遅れ
|
|
|
DigiKey プログラム可能
|
確認されていない
|
|
|
タイプ
|
シグナルコンディショナー
|
|
|
入力タイプ
|
電圧
|
|
|
出力型
|
電圧
|
|
|
電流 - 供給
|
15mA
|
|
|
動作温度
|
-40°C ~ 85°C
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
28LCC (J-リード)
|
|
|
供給者のデバイスパッケージ
|
28PLCC (11.51x11.51)
|
|
|
基本製品番号
|
