商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | 8チャンネル10ビットDAC、I2Cインターフェース付き,レールトゥレール出力の低消費電力DAC,TSSOPパッケージ、パワーオンリセット付きDAC |
||

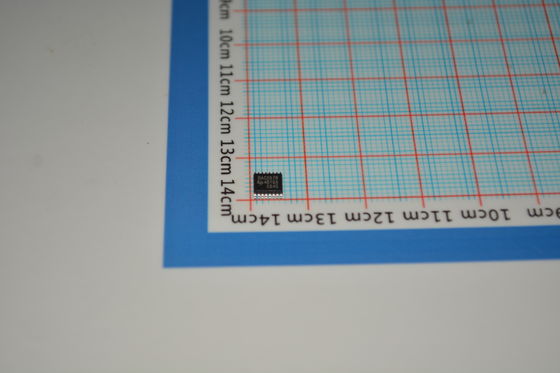

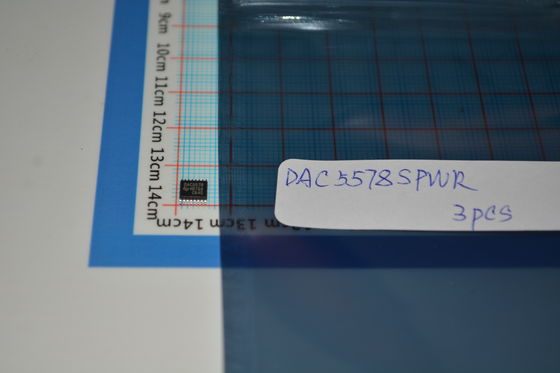

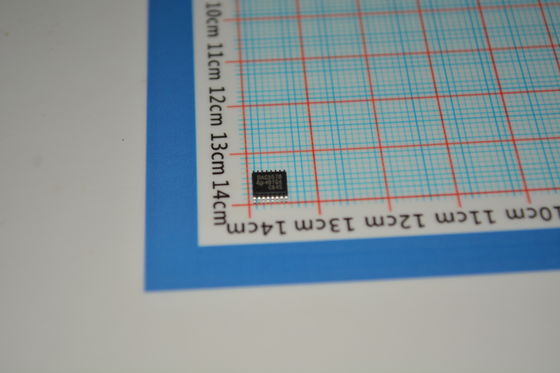

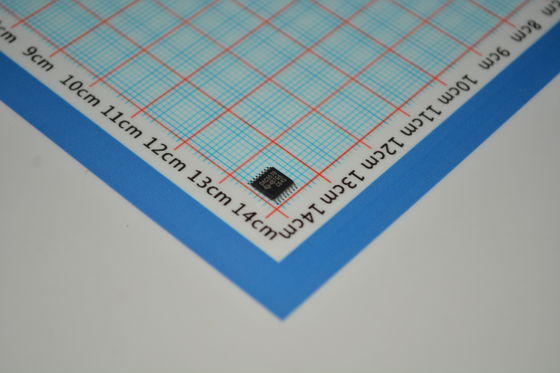

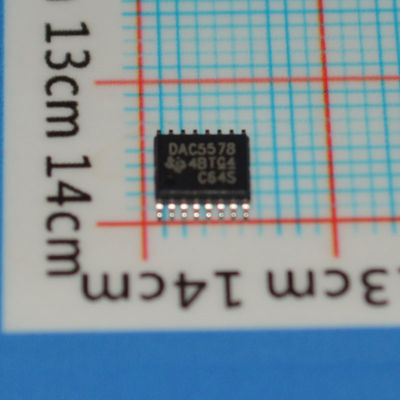

DAC5578SPWR 8チャンネル10ビットDAC、I2Cインターフェース、低消費電力（0.5mA）、2.7V～5.5V電源、レール・トゥ・レール出力、パワーオンリセット、小型TSSOPパッケージ
andnbsp;
特徴
andbull; 相対精度：
andndash; DAC5578（8ビット）：0.25LSB INL
andndash; DAC6578（10ビット）：0.5LSB INL
andndash; DAC7578（12ビット）：1LSB INL
andbull; グリッチエネルギー：0.15nV-s
andbull; ゼロスケールまたはミッドスケールへのパワーオンリセット
andndash; TSSOPパッケージのデバイスはゼロスケールにリセット
andndash; QFNパッケージのデバイスはゼロスケールまたはミッドスケールにリセット
andbull; 超低消費電力動作：5Vで0.13mA/ch
andbull; 広い電源電圧範囲：+2.7V～+5.5V
andbull; 2線式シリアルインターフェース（I2Candtrade;互換）
andbull; 温度範囲：-40℃～+125℃
andnbsp;
アプリケーション
andbull; ポータブル計測器
andbull; 閉ループサーボ制御
andbull; プロセス制御
andbull; データ収集システム
andnbsp;
説明
DAC5578（8ビット）、DAC6578（10ビット）、DAC7578（12ビット）は、低消費電力、電圧出力、8チャンネルのデジタル-アナログコンバータ（DAC）です。これらのデバイスはモノリシックであり、優れた直線性を提供し、不要なコード間の過渡電圧（グリッチ）を最小限に抑えます。
これらのデバイスは、I2C互換で最大3.4MHzのクロック速度で動作する、汎用性の高い2線式シリアルインターフェースを使用しています。複数のデバイスが同じバスを共有できます。
これらのデバイスは、有効なコードがデバイスに書き込まれるまで、DAC出力をゼロスケールまたはミッドスケールに立ち上げるパワーオンリセット（POR）回路を組み込んでいます。これらのデバイスには、シリアルインターフェースを介してアクセスできるパワーダウン機能も含まれており、デバイスの消費電流を5Vで通常0.42andmu;Aに削減します。消費電力は、3Vで通常2.32mWであり、パワーダウンモードでは0.68andmu;Wに削減されます。低消費電力と小型フットプリントにより、これらのデバイスはポータブルでバッテリー駆動の機器に最適です。
DAC5578、DAC6578、およびDAC7578は、DAC7678とドロップイン互換性があり、機能的に互換性があります。すべてのデバイスは、4x4、QFN-24パッケージとTSSOP-16パッケージで利用できます。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Texas Instruments
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
ステータス
|
アクティブ
|
andnbsp;
|
|
DigiKeyプログラマブル
|
未検証
|
andnbsp;
|
|
ビット数
|
8
|
andnbsp;
|
|
D/Aコンバータ数
|
8
|
andnbsp;
|
|
セトリング時間
|
12andmicro;s（Typ）
|
andnbsp;
|
|
出力タイプ
|
電圧 - バッファ
|
andnbsp;
|
|
差動出力
|
いいえ
|
andnbsp;
|
|
データインターフェース
|
I2C
|
andnbsp;
|
|
リファレンスタイプ
|
外部
|
andnbsp;
|
|
電圧 - アナログ電源
|
2.7V～5.5V
|
andnbsp;
|
|
電圧 - デジタル電源
|
2.7V～5.5V
|
andnbsp;
|
|
INL/DNL（LSB）
|
andplusmn;0.01、andplusmn;0.01
|
andnbsp;
|
|
アーキテクチャ
|
ストリングDAC
|
andnbsp;
|
|
動作温度
|
-40℃～125℃
|
andnbsp;
|
|
パッケージ/ケース
|
16-TSSOP（0.173インチ、4.40mm幅）
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
16-TSSOP
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
