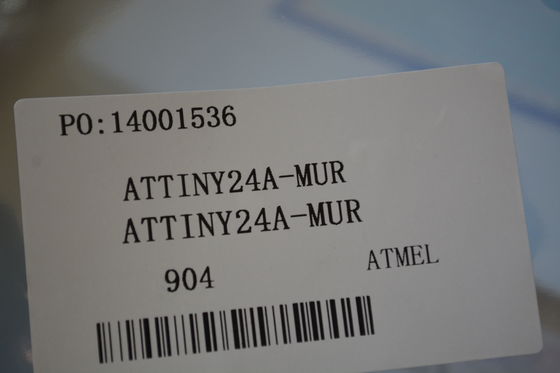

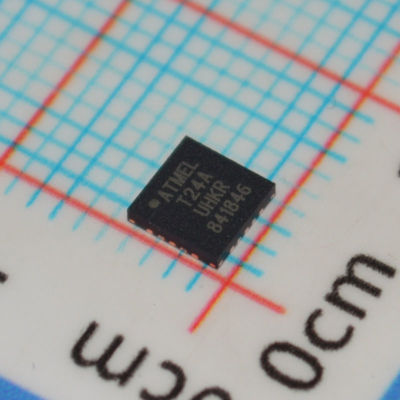

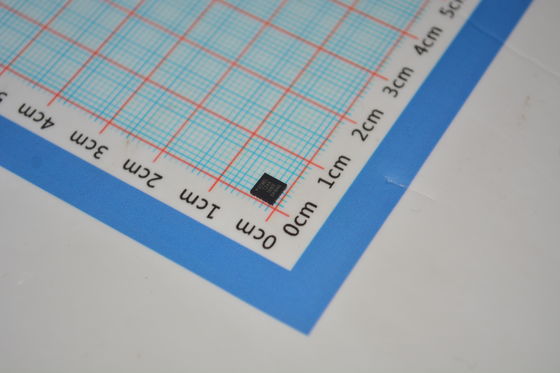

ATTINY24A-MUR 8 ビット AVR マイクロコントローラ 2KB フラッシュ 12MHz スピード 128B EEPROM 12 I/O ピン 1.8V-5.5V 動作 -40°C から +85°C and コンパクトデザインのための超低電源

ATTINY24A-MUR 8ビットAVRマイクロコントローラー、2KBフラッシュ、12MHz速度、128B EEPROM、12 I/Oピン、1.8V-5.5V動作、-40℃～+85℃、およびコンパクト設計向け超低消費電力

特徴

• 高性能、低消費電力AVR® 8ビットマイクロコントローラー

• 高度なRISCアーキテクチャ

  – 120個の強力な命令

  – ほとんどがシングルクロックサイクル実行

  – 32 x 8汎用作業レジスタ

  – 完全静的動作

• 高耐久性、不揮発性メモリセグメント

  – 2K/4K/8Kバイトのインシステム、自己プログラマブルフラッシュプログラムメモリ

• 耐久性：10,000回の書き込み/消去サイクル

  – 128/256/512バイトのインシステムプログラマブルEEPROM

• 耐久性：100,000回の書き込み/消去サイクル

  – 128/256/512バイトの内部SRAM

  – データ保持：85℃で20年/25℃で100年

  – 自己プログラミングフラッシュおよびEEPROMデータセキュリティ用のプログラミングロック

• 周辺機能

– 各2つのPWMチャンネルを備えた1つの8ビットおよび1つの16ビットタイマー/カウンター

  – 10ビットADC

• 8つのシングルエンドチャンネル

• プログラマブルゲイン（1x / 20x）を備えた12の差動ADCチャンネルペア

  – 個別のオンチップ発振器を備えたプログラマブルウォッチドッグタイマー

  – オンチップアナログコンパレータ

  – ユニバーサルシリアルインターフェース

• 特殊マイクロコントローラー機能

  – debugWIREオンチップデバッグシステム

  – SPIポート経由のインシステムプログラマブル

  – 内部および外部割り込みソース

    • 12ピンでのピン変化割り込み

  – 低消費電力アイドル、ADCノイズリダクション、スタンバイ、パワーダウンモード

  – 強化されたパワーオンリセット回路

  – ソフトウェア無効化機能付きのプログラマブルブラウンアウト検出回路

  – 内部校正発振器

  – オンチップ温度センサー

• I/Oおよびパッケージ

  – 20ピンQFN/MLF/VQFN、14ピンSOIC、14ピンPDIP、15ボールUFBGAで利用可能

  – 12本のプログラマブルI/Oライン

• 動作電圧：

  – 1.8  – 5.5V

• 速度グレード：

  – 0 – 4 MHz @ 1.8 – 5.5V

  – 0 – 10 MHz @ 2.7 – 5.5V

  – 0 – 20 MHz @ 4.5 – 5.5V

• 産業用温度範囲：-40℃～+85℃

• 低消費電力

  – アクティブモード：

    • 1.8Vおよび1 MHzで210µA

  – アイドルモード：

    • 1.8Vおよび1 MHzで33µA

  – パワーダウンモード：

    • 1.8Vおよび25℃で0.1µA

アプリケーション

1. 家電製品およびスマートホーム

• リモコン、キーボード、LEDコントローラー

• 小型家電製品（コーヒーメーカー、ファンなど）

• スマートセンサーノード（温度/湿度モニタリング）

2. 産業用制御および自動化

• 小型モーター制御（ステッピング/DCモーターPWM駆動）

• 産業用センサー信号の取得と処理

• 低複雑度PLCまたはHMIインターフェース制御

3. IoTおよびワイヤレスデバイス

• バッテリー駆動のワイヤレスセンサー（Zigbee/Bluetoothモジュール補助制御）

• 低消費電力データロガー（EEPROMを使用したストレージ）

4. 車載エレクトロニクスおよび周辺機器

• 車内アクセサリー（LEDアンビエント照明制御、シンプルなスイッチ検出）

• アフターマーケット車載エレクトロニクス（OBDアダプターサポートMCU）

5. ポータブルおよびバッテリー駆動デバイス

• 電子玩具、小型ハンドヘルドデバイス

• ソーラー/Wi-Fiセンサーノード（1.8V超低電圧サポートを利用）

説明

ポートBは、内部プルアップ抵抗（各ビットに対して選択）を備えた4ビット双方向I/Oポートです。ポートB出力バッファは、PB3がRESET機能を持つことを除き、ハイシンクとソースの両方の能力を備えた対称的なドライブ特性を持っています。PB3ピンをRESETピンではなくI/Oピンとして使用するには、（'0'）RSTDISBLヒューズをプログラムします。入力として、外部でローにプルされたポートBピンは、プルアップ抵抗がアクティブになっている場合、電流を供給します。ポートBピンは、リセット状態がアクティブになると、クロックが実行されていなくても、三状態になります。

リセット入力。このピンが最小パルス長よりも長くローレベルになると、クロックが実行されていなくても、リセットピンが無効になっていない限り、リセットが生成されます。最小パルス長は、176ページの表20-4に示されています。短いパルスでは、リセットが生成されることは保証されていません。

ポートAは、内部プルアップ抵抗（各ビットに対して選択）を備えた8ビット双方向I/Oポートです。ポートA出力バッファは、ハイシンクとソースの両方の能力を備えた対称的なドライブ特性を持っています。入力として、外部でローにプルされたポートAピンは、プルアップ抵抗がアクティブになっている場合、電流を供給します。ポートAピンは、リセット状態がアクティブになると、クロックが実行されていなくても、三状態になります。

情報

図面
