商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | 1.8V-5.5V電源モニターIC,I2C インターフェースの電源モニター,低電流電源モニターIC |
||
TPS2001CDGKR 高精度1.8V-5.5V電源モニター 超低電圧6μA電流0.5%電圧精度 I2Cインターフェイス 小型8ピンVSSOP 幅 -40°C~+125°C 範囲and低 0.7V 限界
特徴
USB2.0対応
低速および全速データレート: 1.5 Mbps と 12 Mbps
双方向通信
4.5Vから5.5VのVBUS操作
7 mA 最大アップストリーム電源 1.5 Mbps
8 mA 最大アップストリーム電源 12 Mbps
2.3 mA 最大空動電流
上流の短回路保護
3A級接触ESD性能 ANSI/ESD STM5.1-2007
高温操作: 105°C
高速通用モード・トランジエント・インシデンス: > 25 kV/μs
16鉛のSOIC ワイドボディパッケージ
RoHS に準拠する
自動車用途に適格
応用
隔離されたUSBハブ
記述

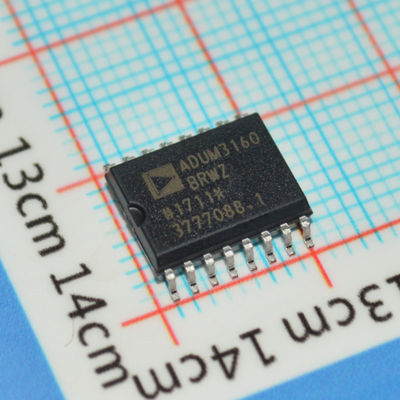

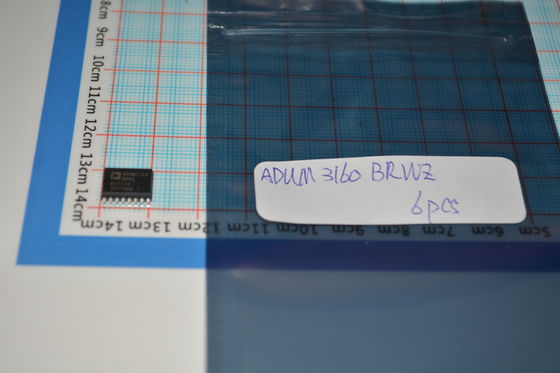

ADuM31601は,iCoupler®技術に基づくUSBポート隔離器です.高速CMOSと単体型空気コアトランスフォーマー技術を組み合わせ,この隔離コンポーネントは優れた性能特性を有し,低速およびフルスピードUSB互換性のある周辺デバイスと簡単に統合できます..
多くのマイクロコントローラでは,外部ピンにD+およびD−線のみを提示するようにUSBを実装する.これは多くの場合,外部コンポーネントを最小限に抑え,設計を簡素化するため望ましい.しかし隔離が必要である場合,特に課題が生じる. USB線が D+/D− をアクティブに駆動し,バスの状態を設定する外部抵抗を許可する間で切り替わなければならないため,ADuM3160は,データフローの方向を検出し,出力バッファの状態を制御するメカニズムを提供します.データ方向はパケットごとに決定されます.
ADuM3160は,内部ロジックと組み合わせてエッジ検出ベースのiCoupler技術を使用して,透明で簡単に構成可能な上流向きのポート隔離器を実装します.上流の港を隔離することで シンプルな利点がいくつかあります電力管理と安定した運用です
隔離器は標準のハブとケーブルに匹敵する伝播遅延を有し,両側のバス電圧が4.5Vから5.5Vで動作する.VBUSxに直接接続できるようにし,内部で電圧をシグナルレベルに調節するADuM3160は,接続タイミングを制御する周辺機器を可能にするため,プルアップ抵抗の孤立制御を提供します.デバイスは,停止状態を必要としないほど低空動電流を抽出します.5kVADuM4160の 強化隔熱版が用意されています
情報
|
カテゴリー
|
|
|
|
Mfr
|
|
|
|
シリーズ
|
|
|
|
パッケージ
|
トューブ
|
|
|
部品のステータス
|
アクティブ
|
|
|
テクノロジー
|
磁気結合
|
|
|
タイプ
|
USB
|
|
|
孤立 し た 力
|
違う
|
|
|
チャンネル数
|
1
|
|
|
入力 - ページ1/ページ2
|
祈り に 答え て ください
|
|
|
チャンネルタイプ
|
双方向
|
|
|
電圧 - 隔離
|
2500Vrms
|
|
|
一般モード 臨時免疫力 (分)
|
25kV/μs
|
|
|
データレート
|
|
|
|
増殖遅延 tpLH / tpHL (最大)
|
70nm,70nm
|
|
|
パルス幅歪み (最大)
|
-
|
|
|
昇降時間 (種類)
|
20ns,20ns (最大)
|
|
|
電圧 - 供給
|
3V~5.5V
|
|
|
動作温度
|
-40°C ~ 105°C
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
|
|
|
供給者のデバイスパッケージ
|
16-SOIC
|
|
|
基本製品番号
|
図面
