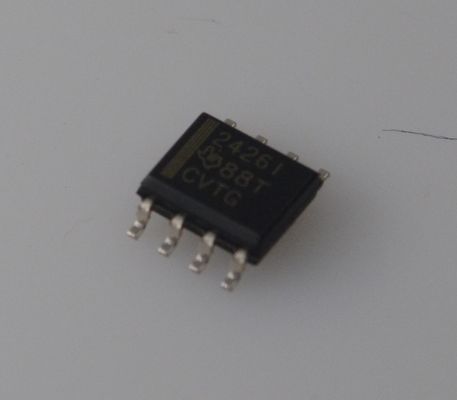

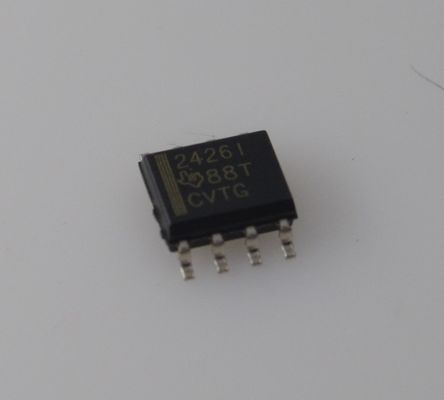

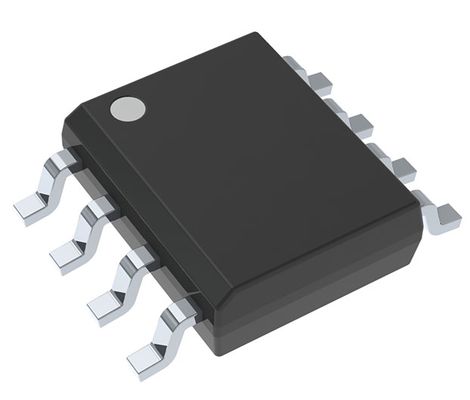

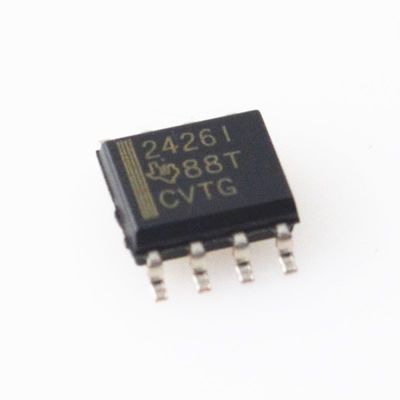

TLE2426IDR 高精度バーチャルグラウンドリファレンスIC、±0.05%精度、1mA出力、1.4V～40Vワイド入力、低TC（35ppm/℃）、シングル電源システム用短絡保護
特徴
アナログシステム用1/2 VIバーチャルグラウンド
自己完結型3端子TO-226AAパッケージ
マイクロパワー動作...170μA Typ、VI = 5 V
広いVI範囲...4 V～40 V
高出力電流能力
- ソース...20 mA Typ
- シンク...20 mA Typ
優れた出力レギュレーション
- -45 μV Typ (IO = 0～-10 mA)
- +15 μV Typ (IO = 0～+10 mA)
低インピーダンス出力...0.0075 Ω Typ
ノイズ低減ピン（D、JG、Pパッケージのみ）
アプリケーション
1. シングル電源オペアンプ回路
シングル電源オペアンプ（例：TLE202x、TLVシリーズ）用のバーチャルグラウンド（VCC/2）を生成し、デュアル電源の必要性を排除します。
一般的な使用例：信号調整、センサーインターフェース、オーディオプリアンプ。
2. データ収集システム（DAQ）
ADC/DAC回路に安定したミッドレールリファレンスを提供し、バイポーラ信号スイングを可能にします（例：5Vシングル電源から+2.5V）。
一般的な使用例：産業用センサー、生体医用機器。
3. ポータブル/バッテリー駆動デバイス
低静止電流（400uA）と広い入力電圧範囲（1.4V～40v）により、電圧変動のあるバッテリー駆動アプリケーションに最適です。
一般的な使用例：ハンドヘルドメーター、ワイヤレスセンサーノード。
4. 車載エレクトロニクス
AEC-Q100認定により、高温および高振動環境での信頼性の高い性能を実現し、車両の電力管理およびセンサー信号処理に適しています。
5. 試験および測定機器
高精度（+0.05%）と低温度ドリフト（35ppm/℃）により、マルチメーター、オシロスコープ、その他の精密機器で安定した電圧リファレンスを確保します。
説明
単一電源を使用する信号調整アプリケーションでは、すべてのアナログ信号グラウンドの終端に、電源電圧の半分に等しい基準電圧が必要です。Texas Instrumentsは、出力電圧が常に入力電圧の半分に等しい高精度バーチャルグラウンド、TLE2426「レールスプリッター」を提供しています。
高性能、マイクロパワーオペアンプと高精度トリムされた分圧器を単一のシリコンチップに組み合わせることで、電流のシンクとソースを行いながら、正確なVO/VI比0.5を実現します。TLE2426は、4V～40Vの全入力範囲で280μA未満の供給電流を消費しながら、20mAのシンクおよびソース能力を備えた低インピーダンス出力を提供します。設計者は、抵抗、コンデンサ、オペアンプ、電圧リファレンスで構成される従来の信号グラウンドのために、基板スペースを犠牲にする必要はありません。TLE2426の性能と精度は、使いやすく、省スペースの3端子LPパッケージで利用できます。性能を向上させるために、オプションの8ピンパッケージにはノイズ低減ピンが用意されています。外部コンデンサ（CNR）を追加すると、ピークツーピークノイズが低減され、ラインリップル除去が向上します。
単一の5Vまたは12Vシステムの初期出力許容誤差は1%未満であり、40Vの全入力範囲で3.6%です。リップル除去は12ビットの精度を超えています。アプリケーションがデータ収集フロントエンド、アナログ信号終端、または単に高精度電圧リファレンス用であるかどうかにかかわらず、TLE2426はシステムエラーの主要な原因を排除します。
情報
|
カテゴリ
|
|
|
|
メーカー
|
Texas Instruments
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reel®
|
|
|
部品ステータス
|
アクティブ
|
|
|
リファレンスタイプ
|
グラウンドリファレンス（バーチャル）
|
|
|
出力タイプ
|
調整可能
|
|
|
電圧 - 出力（最小/固定）
|
2V
|
|
|
電圧 - 出力（最大）
|
20 V
|
|
|
電流 - 出力
|
20 mA
|
|
|
許容誤差
|
±1%
|
|
|
温度係数
|
35ppm/℃ Typ
|
|
|
ノイズ - 0.1Hz～10Hz
|
-
|
|
|
ノイズ - 10Hz～10kHz
|
120μVrms
|
|
|
電圧 - 入力
|
4V～40V
|
|
|
電流 - 供給
|
400μA
|
|
|
動作温度
|
-40℃～85℃（TA）
|
|
|
取り付けタイプ
|
表面実装
|
|
|
パッケージ/ケース
|
8-SOIC（0.154インチ、3.90mm幅）
|
|
|
サプライヤデバイスパッケージ
|
8-SOIC
|
|
|
基本製品番号
|
図面
