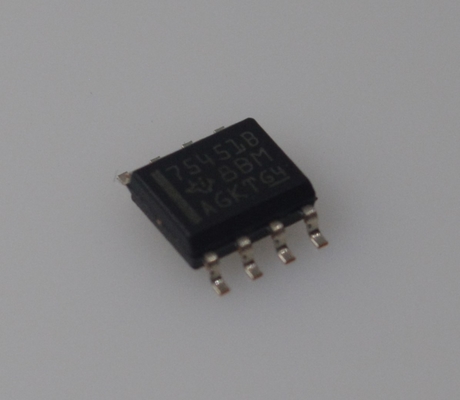

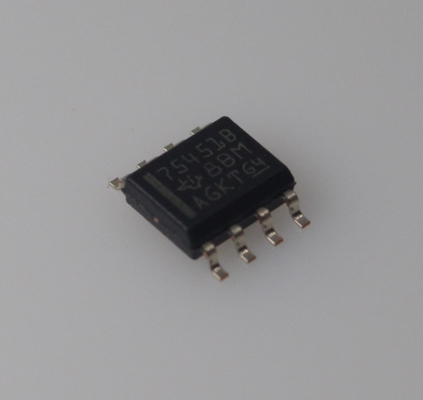

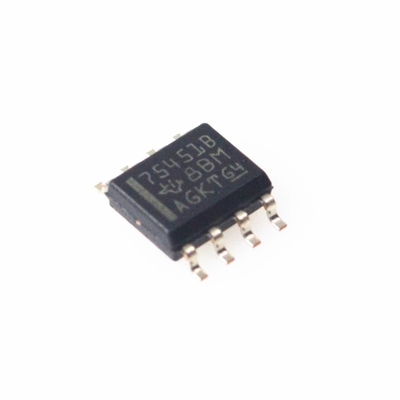

SN75451BDR デュアルペリフェラルドライバIC、300mAシンク/ソース電流、4.5V-36Vワイド電圧範囲、TTL/CMOS互換、熱保護、およびモータ/リレー制御用の高ノイズ耐性
andnbsp;
特徴
andbull; 最大300mAでの使用を特徴とする
andbull; 最大30Vの高電圧出力
andbull; 20Vでの出力ラッチアップなし（300mAを流した後）
andbull; 高速スイッチング
andbull; オープンコレクタ出力
andbull; さまざまなアプリケーションに対応する回路の柔軟性
andbull; TTL互換ダイオードクランプ入力
andbull; 標準電源電圧
andnbsp;
アプリケーション
andbull; 高速ロジックバッファ
andbull; パワードライバ
andbull; ランプドライバ
andbull; LEDドライバ
andbull; ラインドライバ
andbull; メモリドライバ
andnbsp;
説明
SN5545xBおよびSN7545xBデバイスは、TTLロジックを使用するシステムで使用するために設計されたデュアルペリフェラルドライバです。このファミリは、以前に製造されたSN75450ファミリおよびSN75450Aファミリデバイスと機能的に互換性があり、置き換えます。デバイスの速度はSN75450ファミリと同等であり、ラッチアップからの自由を確保するように設計されています。ダイオードクランプ入力により、回路設計が簡素化されます。
SNx5451B、SNx5452B、SNx5453B、およびSNx5454Bデバイスは、それぞれデュアルペリフェラルAND、NAND、OR、およびNORドライバです（正論理を仮定）。ロジックゲートの出力は、内部的にnpn出力トランジスタのベースに接続されています。
SN5545xBドライバは、-55°C〜125°Cの全軍用範囲での動作を特徴としています。SN7545xBドライバは、0°C〜70°Cでの動作を特徴としています。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Texas Instruments
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
ステータス
|
アクティブ
|
andnbsp;
|
|
ロジックタイプ
|
ペリフェラルドライバ
|
andnbsp;
|
|
素子数
|
2
|
andnbsp;
|
|
素子あたりのビット数
|
2
|
andnbsp;
|
|
入力タイプ
|
-
|
andnbsp;
|
|
出力タイプ
|
オープンコレクタ
|
andnbsp;
|
|
電流 - 出力高、低
|
100andmicro;A、300mA
|
andnbsp;
|
|
電圧 - 電源
|
4.75V〜5.25V
|
andnbsp;
|
|
動作温度
|
0°C〜70°C（TA）
|
andnbsp;
|
|
グレード
|
-
|
andnbsp;
|
|
認定
|
-
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|

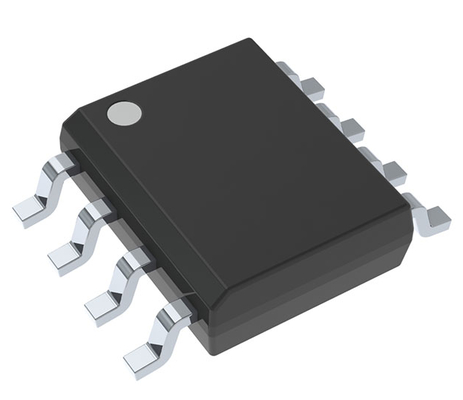

パッケージ/ケース
|
8-SOIC（0.154インチ、3.90mm幅）
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-SOIC
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
