商品の詳細:
お支払配送条件:
|
Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
---|---|---|---|
Topology: | Buck, Boost | Output Type: | Adjustable |
Number of Outputs: | 1 | ||
ハイライト: | 1/4W パワー 10KΩ トリムポット,3266X-1-103LF,PC マウント 10KΩ トリムポット |

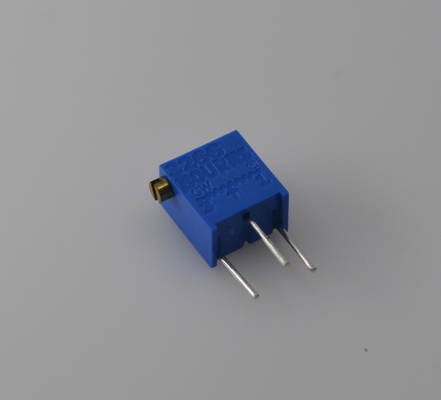

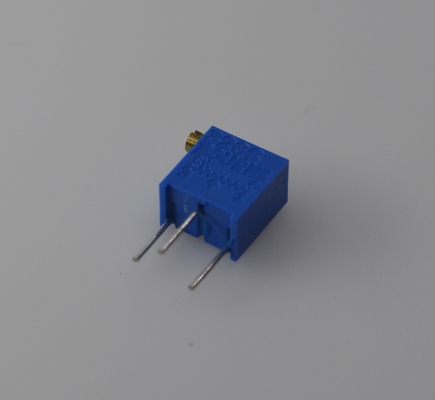

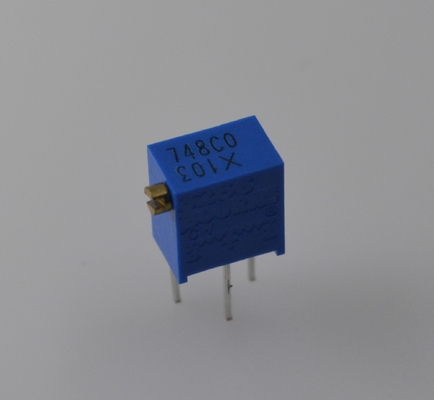

3266X-1-103LF 10KΩトリムポット 1/4W電力 300V定格 ±10%公差 サーメット構造 PCマウント 精密回路用信頼性の高い調整
特徴
• マルチターン / サーメット / 産業用 / シールド
• スタンドオフにより、PCボードの徹底的な洗浄が可能
• テープおよびリールパッケージが利用可能
• RoHS準拠*バージョンが利用可能
説明
電気的特性
標準抵抗範囲.........................10オーム~1メガオーム(標準抵抗表を参照)
抵抗許容差............±10% std.
絶対最小抵抗.............................1%または2オーム最大(どちらか大きい方)
接触抵抗変動..........................3.0%または3オーム最大(どちらか大きい方)
調整可能電圧分圧器........................±0.02%
レオスタット................................±0.05%
分解能.....................................無限絶縁
抵抗..............500 VDC 1,000メガオーム最小
絶縁耐力 海抜...............................600 VAC 80,000
フィート...........................250 VAC 有効ストローク..................12回転公称
環境特性
定格電力(最大300ボルト)70℃.....................................0.25ワット
125℃........................................0ワット
温度範囲....-55℃~+125℃
温度係数....±100 PPM/℃
シールテスト........................................85℃
湿度.........MIL-STD-202 Method 103
96時間(2% ΔTR、10メガオームIR)
振動.......30 G(1% ΔTR; 1% ΔVR)
衝撃..........100 G(1% ΔTR; 1% ΔVR)
負荷寿命....1,000時間 0.25ワット 70℃(3% ΔTR; 3% CRV)
回転寿命.........................200サイクル(4% ΔTR; 3%または3オーム、どちらか大きい方、CRV)
物理的特性
トルク..............................3.0オンスインチ
最大機械的ストップ..................ワイパーアイドル
端子........................はんだ付け可能なピン
重量.....................................0.015オンス
マーキング..........メーカーの商標、抵抗コード、配線図、日付コード、メーカーの型番とスタイル
ワイパー...............50%(実際のTR)±10%
可燃性...........................U.L. 94V-0
標準パッケージ......チューブあたり50個
調整ツール...............................H-90
アプリケーション
産業用電子機器
PLC制御基板パラメータキャリブレーション
センサー信号調整回路
産業用計器ゼロ点調整
家電製品
オーディオ機器の音量/音量微調整
家電制御基板パラメータ調整
LED照明の明るさ調整
通信機器
基地局RF回路マッチング
ネットワークデバイスの信号レベル調整
試験と測定
実験用試験装置キャリブレーション
オシロスコーププローブ補正調整
自動車エレクトロニクス
車載エンターテイメントシステムのチューニング
ボディコントロールモジュールパラメータ設定
情報
カテゴリ
|
|
|
メーカー
|
Bourns Inc.
|
|
シリーズ
|
|
|
パッケージング
|
チューブ
|
|
部品ステータス
|
アクティブ
|
|
抵抗
|
10 kOhms
|
|
電力(ワット)
|
0.25W、1/4W
|
|
許容差
|
±10%
|
|
温度係数
|
±100ppm/℃
|
|
回転数
|
12.0
|
|
調整タイプ
|
サイド調整
|
|
抵抗材料
|
サーメット
|
|
取り付けタイプ
|
スルーホール
|
|
終端スタイル
|
PCピン
|
|
サイズ/寸法
|
長方形 - 0.250インチ x 0.170インチ面(6.35mm x 4.32mm)
|
|
基本製品番号
|
図面
