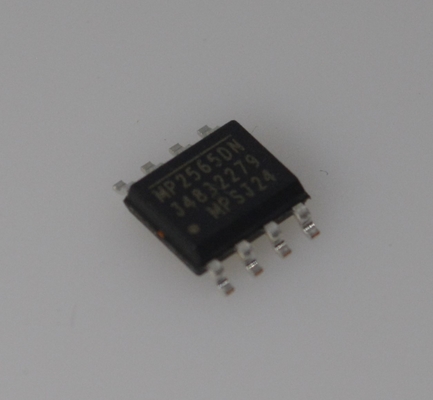

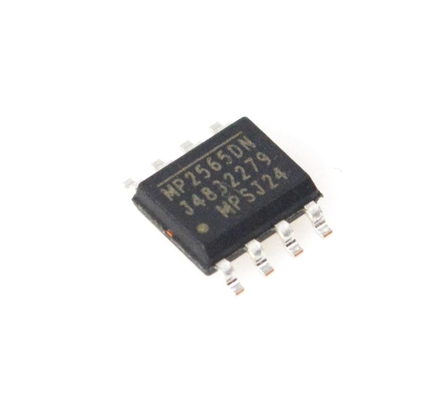

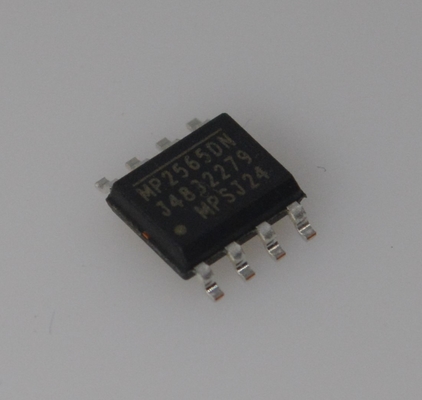

MP2565DN 5A 24V降圧コンバータ 95%効率 500kHz周波数調整可能 出力サイクルごとの電流制限 熱シャットダウン SOT23-6パッケージ

MP2565DN 5A 24V降圧コンバータ 95%効率 500kHz周波数調整可能出力 サイクルごとの電流制限 熱シャットダウン SOT23-6パッケージ

特徴

• 120μA 静止電流

• 4.5V～50Vの広い動作入力範囲

• 220mΩ 内部パワーMOSFET

• 最大4MHzのプログラマブルスイッチング周波数

• 高効率、軽負荷動作

• セラミックコンデンサで安定

• 内部ソフトスタート

• 外部電流検出抵抗なしで内部的に設定された電流制限

• 最大95%の効率

• 0.8V～47Vの調整可能な出力

• 3x3 QFN10および熱的に強化されたSOIC8パッケージで利用可能

アプリケーション

• 高電圧電力変換

• 車載システム

• 産業用電力システム

• 分散型電力システム

• バッテリー駆動システム

説明

MP2565は、内蔵のハイサイド高電圧パワーMOSFETを備えた高周波降圧スイッチングレギュレータです。高速ループ応答と容易な補償のために、電流モード制御で2.5Aの出力を提供します。

4.5V～50Vの広い入力範囲は、車載入力環境のものを含む、さまざまな降圧アプリケーションに対応します。12µAのシャットダウンモード供給電流により、バッテリー駆動アプリケーションでの使用が可能です。

広い負荷範囲にわたる高い電力変換効率は、軽負荷状態でスイッチング周波数を下げてスイッチング損失とゲート駆動損失を削減することによって実現されます。

周波数フォールドバックは、起動中のインダクタ電流の暴走を防ぎ、熱シャットダウンは信頼性の高い、フォールトトレラントな動作を提供します。

4MHzでスイッチングすることにより、MP2565は、AMラジオやADSLアプリケーションに見られるようなEMI（電磁干渉）ノイズの問題を防止できます。

MP2565は、小型3mm x 3mm QFN10および熱的に強化されたSOIC8パッケージで利用できます。
