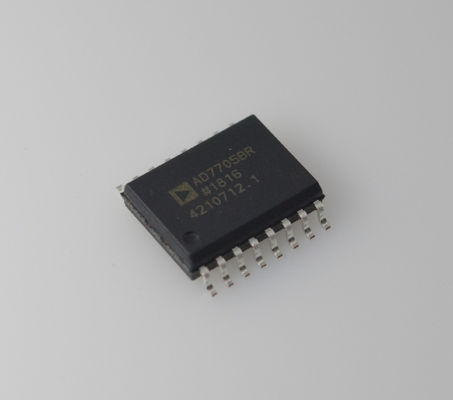

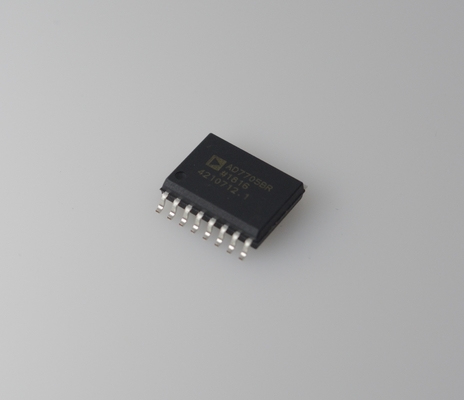

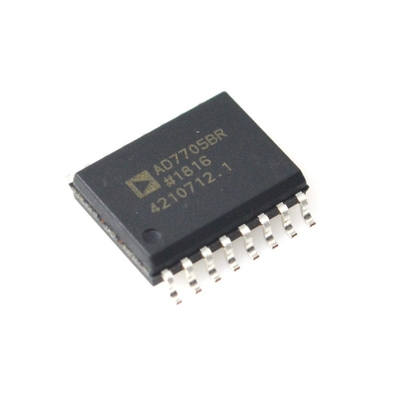

AD7705BRZ ADC 16ビット高精度低ノイズ3V/5V動作オンチップフィルタSPIインターフェース低消費電力-40℃～+85℃産業グレード
特徴
AD7705：2つの完全差動入力チャンネルADC
AD7706：3つの擬似差動入力チャンネルADC
16ビット、欠落コードなし
0.003%の非線形性
プログラマブルゲインフロントエンド：1～128のゲイン、3線シリアルインターフェース
SPI®、QSPI™、MICROWIRE™、およびDSP互換
SCLK上のシュミットトリガ入力
アナログ入力をバッファリングする機能
2.7 V～3.3 Vまたは4.75 V～5.25 V動作
消費電力最大1 mW @ 3 V
スタンバイ電流最大8 μA
16ピンPDIP、16ピンSOIC、および16ピンTSSOPパッケージ
概要
AD7705/AD7706は、低周波測定アプリケーション向けの完全なアナログフロントエンドです。これらの2/3チャンネルデバイスは、トランスデューサから直接低レベルの入力信号を受け入れ、シリアルデジタル出力を生成できます。これらのデバイスは、最大16ビットの欠落コードなしの性能を実現するために、Σ-Δ変換技術を採用しています。選択された入力信号は、アナログ変調器を中心に構築された独自のプログラマブルゲインフロントエンドに適用されます。変調器の出力は、オンチップデジタルフィルタによって処理されます。このデジタルフィルタの最初のノッチは、オンチップ制御レジスタを介してプログラム可能であり、フィルタのカットオフと出力更新レートの調整が可能です。
AD7705/AD7706デバイスは、単一の2.7 V～3.3 Vまたは4.75 V～5.25 V電源で動作します。AD7705は2つの完全差動アナログ入力チャンネルを備えています。AD7706は3つの擬似差動入力チャンネルを備えています。
どちらのデバイスも差動リファレンス入力を備えています。0 mV～20 mVから0 V～2.5 Vの入力信号範囲は、VDDが5 Vでリファレンスが2.5 Vで動作している場合、両方のデバイスに組み込むことができます。また、±20 mV～±2.5 Vのバイポーラ入力信号範囲も処理できます。これは、AD7705のAIN(−)入力とAD7706のCOMMON入力に参照されます。
AD7705/AD7706デバイスは、3 V電源と1.225 Vリファレンスを使用すると、0 mV～10 mVから0 V～1.225 Vのユニポーラ入力信号範囲を処理できます。これらのデバイスは、±10 mV～±1.225 Vのバイポーラ入力範囲を受け入れることができます。したがって、AD7705/AD7706デバイスは、2チャンネルまたは3チャンネルシステム向けにすべての信号調整と変換を実行します。
AD7705/AD7706は、スマート、マイクロコントローラ、またはDSPベースのシステムでの使用に最適です。これらのデバイスは、3線動作に構成できるシリアルインターフェースを備えています。ゲイン設定、信号極性、および更新レートの選択は、入力シリアルポートを使用してソフトウェアで構成できます。部品には、部品自体またはシステム内のゲインとオフセットエラーを排除するための自己校正およびシステム校正オプションが含まれています。CMOS構造により非常に低い消費電力が保証され、パワーダウンモードによりスタンバイ消費電力が20 μW typに削減されます。
これらの部品は、16ピン、ワイドボディ（0.3インチ）、プラスチックデュアルインラインパッケージ（DIP）、16ピン、ワイドボディ（0.3インチ）、標準小型アウトライン（SOIC）パッケージ、およびロープロファイル、16ピン、薄型シュリンク小型アウトラインパッケージ（TSSOP）で利用できます。
アプリケーション
産業プロセス制御
圧力/温度/流量センサーの信号調整
4-20mA電流ループ測定。
PLCシステム用アナログ入力モジュール
医療および健康機器
ポータブル医療機器（グルコース計、血圧計）
生体電気信号取得（EEG/ECG）
スマート計装
高精度電子スケール（0.01g分解能）
実験分析装置0
ガス検知器
家電製品
ハイエンドスマートホームセンサー0
フィットネス機器生体認証モニタリング
自動車エレクトロニクス
バッテリ管理システム（BMS）電圧監視
エンジンパラメータ取得
情報
|
カテゴリ
|
|
|
|
メーカー
|
Analog Devices Inc.
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
チューブ
|
|
|
部品ステータス
|
アクティブ
|
|
|
ビット数
|
16
|
|
|
サンプリングレート（毎秒）
|
500
|
|
|
入力数
|
2
|
|
|
入力タイプ
|
差動
|
|
|
データインターフェース
|
SPI、DSP
|
|
|
構成
|
MUX-PGA-ADC
|
|
|
比率 - S/H:ADC
|
-
|
|
|
A/Dコンバータの数
|
1
|
|
|
アーキテクチャ
|
シグマデルタ
|
|
|
リファレンスタイプ
|
外部
|
|
|
電圧 - アナログ電源
|
2.7V～3.3V、5V
|
|
|
電圧 - デジタル電源
|
2.7V～3.3V、5V
|
|
|
特徴
|
PGA
|
|
|
動作温度
|
-40℃～85℃
|
|
|
パッケージ/ケース
|
16-SOIC（0.295インチ、7.50mm幅）
|
|
|
サプライヤデバイスパッケージ
|
16-SOIC
|
|
|
取り付けタイプ
|
表面実装
|
|
|
基本製品番号
|
