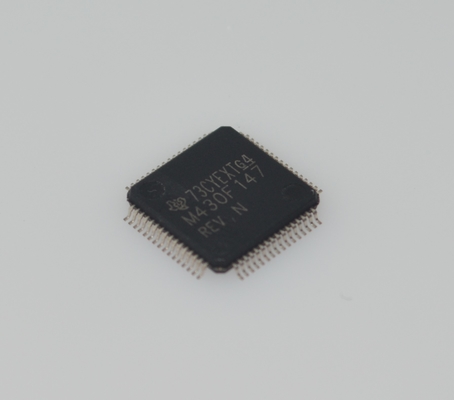

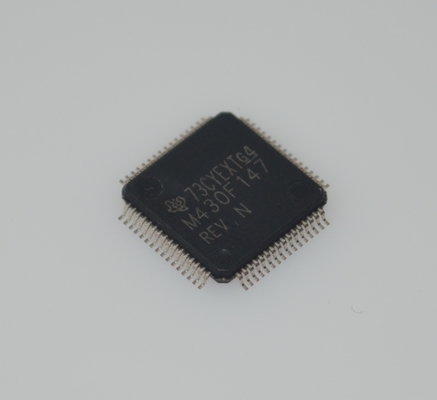

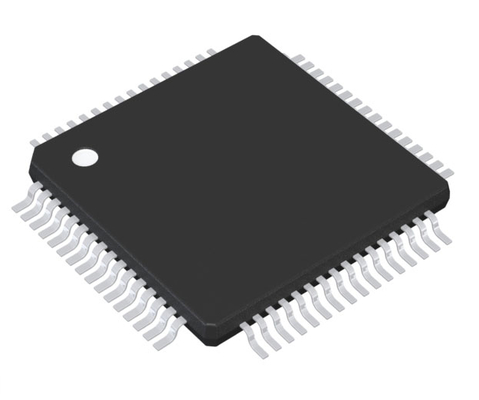

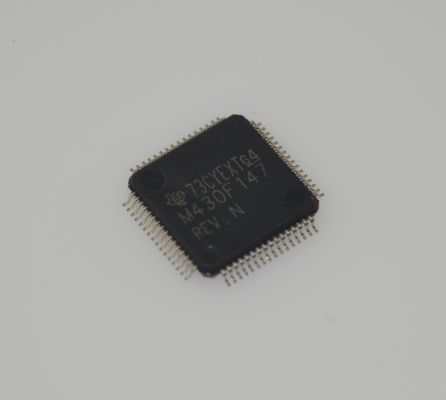

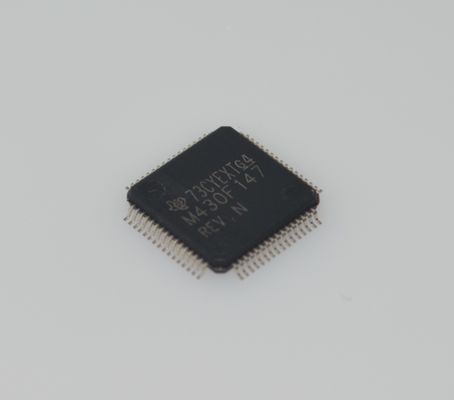

MSP430F147IPMR 16MHz超低電源MCU 32KBフラッシュ 1KB RAM 12ビットADC 16ビットタイマー UART/SPI/I2C 1.8-3.6V操作&64ピンLQFPパッケージ

MSP430F147IPMR 16MHz 超低消費電力 MCU、32KB フラッシュ、1KB RAM、12 ビット ADC、16 ビットタイマー、UART/SPI/I2C、1.8-3.6V 動作、64 ピン LQFP パッケージ

特徴

• 低供給電圧範囲、1.8 V ～ 3.6 V

• 超低消費電力:

  – アクティブモード: 1 MHz、2.2 V で 280 µA

  – スタンバイモード: 1.6 µA

  – オフモード (RAM 保持): 0.1 µA

• 5 つの省電力モード

• スタンバイモードからのウェイクアップは 6 µs 未満

• 16 ビット RISC アーキテクチャ、125 ns 命令サイクル時間

• 内部リファレンス、サンプルアンドホールド、自動スキャン機能を備えた 12 ビットアナログ - デジタルコンバーター (ADC)

• 7 つのキャプチャ/コンペアシャドウレジスタを備えた 16 ビット Timer_B

• 3 つのキャプチャ/コンペアレジスタを備えた 16 ビット Timer_A

• オンチップコンパレータ

• シリアルオンボードプログラミング、外部プログラミング電圧不要、セキュリティヒューズによるプログラム可能なコード保護

• シリアル通信インターフェース (USART)、非同期 UART または同期 SPI インターフェースとして機能

  – MSP430F14x および MSP430F14x1 デバイス上の 2 つの USART (USART0、USART1)

  – MSP430F13x デバイス上の 1 つの USART (USART0)

• ファミリーメンバー (デバイス比較も参照)

 – MSP430F133

   – 8KB + 256 バイトのフラッシュメモリ、256 バイトの RAM

 – MSP430F135

   – 16KB + 256 バイトのフラッシュメモリ、512 バイトの RAM

 – MSP430F147、MSP430F1471

   – 32KB + 256 バイトのフラッシュメモリ、1KB の RAM

 – MSP430F148、MSP430F1481

   – 48KB + 256 バイトのフラッシュメモリ、2KB の RAM

 – MSP430F149、MSP430F1491

   – 60KB + 256 バイトのフラッシュメモリ、2KB の RAM

アプリケーション

• センサーシステム

• 産業用制御

• ハンドヘルドメーター

説明

Texas Instruments MSP430™ ファミリーの超低消費電力マイクロコントローラー (MCU) は、さまざまなアプリケーションを対象としたさまざまな周辺機器セットを備えた複数のデバイスで構成されています。このアーキテクチャは、5 つの低電力モードと組み合わせて、ポータブル測定アプリケーションでのバッテリー寿命の延長を実現するように最適化されています。このデバイスは、強力な 16 ビット RISC CPU、16 ビットレジスタ、および最大コード効率に貢献する定数ジェネレーターを備えています。デジタル制御発振器 (DCO) により、低電力モードからアクティブモードへのウェイクアップを 6 µs 未満で実現できます。

MSP430F13x、MSP430F14x、および MSP430F14x1 MCU は、2 つの組み込み 16 ビットタイマー、MSP430F13x および MSP430F14x デバイス上の高速 12 ビット ADC、MSP430F13x デバイス上の 1 つの USART、または MSP430F14x および MSP430F14x1 デバイス上の 2 つの USART、および 48 個の I/O ピンをサポートしています。ハードウェア乗算器はパフォーマンスを向上させ、広範なコードとハードウェア互換のファミリーソリューションを提供します。

モジュールの詳細については、MSP430x1xx ファミリーユーザーガイドを参照してください。
