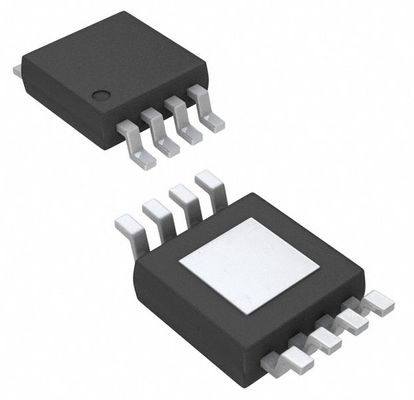

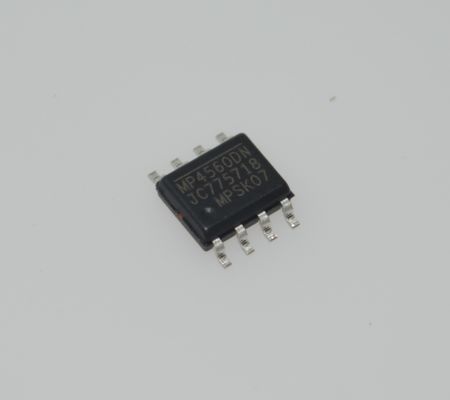

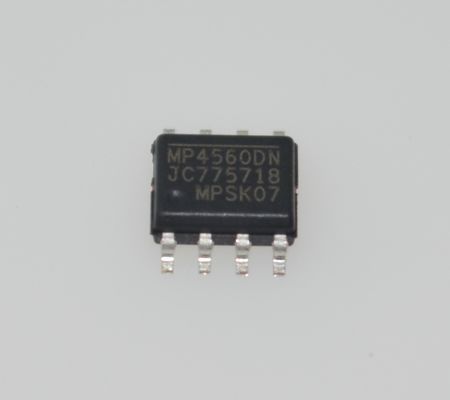

MP4560DN-LF 60V 5A 高効率のステップダウンコンバーター 4.5-60V 幅幅の入力 500kHz 周波数調整可能な出力 過電源保護 熱停止 and コンパクト DFN パッケージ
特徴
• 3.8V から 55V までの幅広い稼働入力範囲
250mΩ 内部電源 MOSFET
• 2MHz まで プログラム可能な 切り替え 周波数
静止電流 140μA
セルミック コンデンサ 安定
• 内部のソフト・スタート
効能は95%まで
输出 調整可能 0.8V から 52V
• 3x3 10ピンのQFNとSOIC8で開示パッドパッケージで入手可能
応用
● 高電圧電源変換
自動車用システム
工業用電源システム
分散型電源システム
バッテリー駆動システム
記述
MP4560は,内部高側高電圧電源MOSFETを組み込んだ高周波ステップダウンスイッチングレギュレーターです.急速なループ応答と簡単な補償のために現在のモード制御と2A出力を提供.
3.8Vから55Vまでの幅広く,自動車の入力環境を含むさまざまなステップダウンアプリケーションに対応します.12μAのシャットダウンモード電源は,バッテリー駆動アプリケーションで使用できます..
広い負荷範囲における高功率変換効率は,軽負荷状態でのスイッチ周波数を縮小することで,スイッチとゲート駆動損失を減らすことができる.
周波数折りたたみでは,起動時に電流が走行するのを防ぎ,熱停止は信頼性があり,故障耐性のある動作を提供します.
MP4560は2MHzでスイッチを入れることで,AMラジオやADSLアプリケーションで見られるようなEMI (電磁気干渉) 騒音問題を防ぐことができます.
MP4560は,小さな3mm x 3mm 10ピンQFNとSOIC8で,露出パッドパッケージで提供されています.
情報
|
カテゴリー
|
|
|
|
Mfr
|
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
トューブ
|
|
|
部品のステータス
|
アクティブ
|
|
|
機能
|
ステップダウン
|
|
|
出力構成
|
ポジティブ
|
|
|
トポロジー
|
|
|
|
出力型
|
|
|
|
出力数
|
1
|
|
|
電圧 - 入力 (分)
|
3.8V
|
|
|
電圧 - 入力 (最大)
|
55V
|
|
|
電圧 - 出力 (分/固定)
|
|
|
|
電圧 - 出力 (最大)
|
52V
|
|
|
電流 - 出力
|
|
|
|
周波数 - 切り替える
|
2MHzまで
|
|
|
シンクロン直す器
|
違う
|
|
|
動作温度
|
-40°C ~ 125°C (TJ)
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
|
|
|
供給者のデバイスパッケージ
|
8-SOIC-EP
|
|
|
基本製品番号
|
図面
