商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | ADM7172ACPZ-R7 LDO電圧レギュレータ,超低ノイズLDO 2A,LFCSP-8 LDOレギュレータ 6.5V |
||
ADM7172ACPZ-R7 6.5V 2A 超低ノイズLDO 1andmu;V RMSノイズ 75dB PSRR @1MHz 2.3-6.5V入力 LFCSP-8 -40anddeg;C～+125anddeg;C
andnbsp;
特徴
入力電圧範囲：2.3 V～6.5 V
最大負荷電流：2 A
低ノイズ：5 andmicro;V rms（出力電圧に依存しない）
100 Hz～100 kHz
高速過渡応答：1.5 andmu;s（1 mA～1.5 Aの負荷ステップ）
100 kHzで60 dB PSRR
低ドロップアウト電圧：2 A負荷、VOUT = 3 Vで172 mV
初期精度：andminus;0.5%（最小）、+1%（最大）
ライン、負荷、温度に対する精度：andplusmn;1.5%
無負荷時の静止電流、IGND = 0.7 mA
低シャットダウン電流：VIN = 5 Vで0.25 andmu;A
小型4.7 andmicro;Fセラミック出力コンデンサで安定
調整可能および固定出力電圧オプション：1.2 V～5.0 V
1.2 V～VIN andminus; VDOからの調整可能な出力
高精度イネーブル
調整可能なソフトスタート

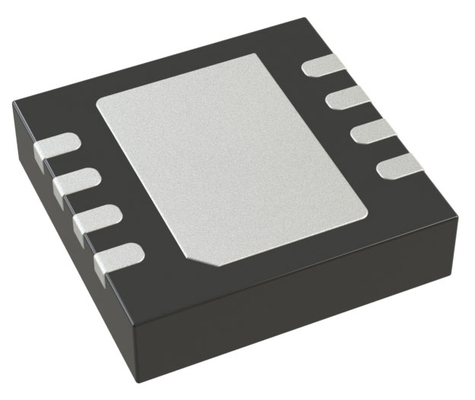

8ピン3 mm andtimes; 3 mm LFCSPパッケージ
andnbsp;
andnbsp;アプリケーション
ノイズに敏感なアプリケーションへのレギュレーション：ADCおよびDAC回路、
高精度アンプ、PLL/VCO、クロッキングIC
通信およびインフラ
医療およびヘルスケア
産業および計測
andnbsp;
概要
ADM7172は、2.3 V～6.5 Vで動作し、最大2 Aの出力電流を提供するCMOS、低ドロップアウトのリニアレギュレータ（LDO）です。この高出力電流LDOは、6 Vから1.2 Vレールで動作する高性能アナログおよびミックスドシグナル回路のレギュレーションに最適です。高度な独自のアーキテクチャを使用することで、このデバイスは高い電源電圧変動除去比と低ノイズを提供し、わずか4.7 andmicro;Fの小型セラミック出力コンデンサで優れたラインおよび負荷過渡応答を実現します。負荷過渡応答は、1 mA～1.5 Aの負荷ステップで通常1.5 andmu;sです。
ADM7172は、17種類の固定出力電圧オプションで利用できます。以下の電圧が在庫から入手可能です：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V、5.0 V。特別注文で利用可能な追加の電圧は、1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V、4.6 Vです。外部フィードバック分圧器を使用して、1.2 V～VIN andminus; VDOの範囲の出力電圧を可能にする調整可能なバージョンも利用できます。
突入電流は、ソフトスタートピンを介して起動時間を調整することで制御できます。1 nFのソフトスタートコンデンサを使用した場合の標準的な起動時間は1.0 msです。
ADM7172レギュレータの出力ノイズは、出力電圧に依存せず、5 andmu;V rmsです。ADM7172は、8ピン、3 mm andtimes; 3 mm LFCSPで利用できるため、非常にコンパクトなソリューションであるだけでなく、小型で薄型のフットプリントで最大2 Aの出力電流を必要とするアプリケーションに優れた熱性能を提供します。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
andnbsp;
|
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
出力構成
|
andnbsp;
|
|
|
出力タイプ
|
andnbsp;
|
|
|
レギュレータの数
|
1
|
andnbsp;
|
|
電圧 - 入力（最大）
|
6.5V
|
andnbsp;
|
|
電圧 - 出力（最小/固定）
|
1.2V
|
andnbsp;
|
|
電圧 - 出力（最大）
|
andnbsp;
|
|
|
電圧ドロップアウト（最大）
|
.27V @ 2A
|
andnbsp;
|
|
電流 - 出力
|
andnbsp;
|
|
|
電流 - 静止（Iq）
|
2 mA
|
andnbsp;
|
|
電流 - 供給（最大）
|
8.7 mA
|
andnbsp;
|
|
PSRR
|
60db～20dB（100kHz～1MHz）
|
andnbsp;
|
|
制御機能
|
イネーブル、ソフトスタート
|
andnbsp;
|
|
保護機能
|
過電流、過熱
|
andnbsp;
|
|
動作温度
|
-40anddeg;C～125anddeg;C
|
andnbsp;
|
|
取り付けタイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
8-WFDFN露出パッド、CSP
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-LFCSP-WD（3x3）
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
andnbsp;
図面
