商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 産業グレード 16ビットADC,AD9467BCPZ-250,AD9467BCPZ-250 ADC |
||

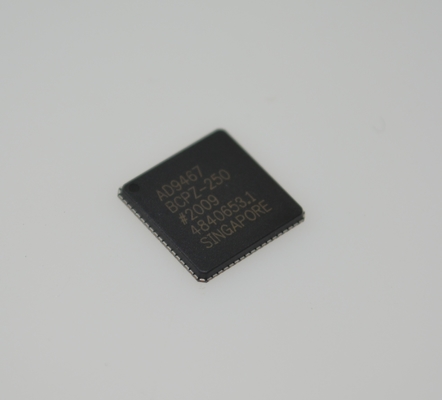

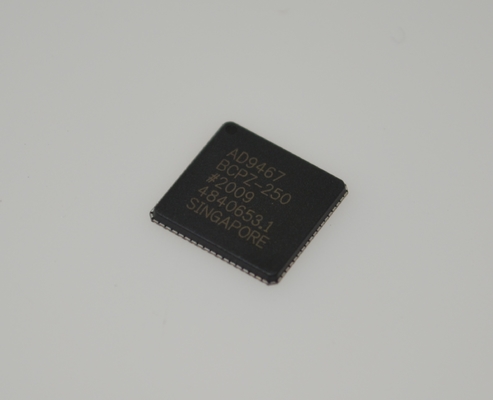

AD9467BCPZ-250 16-ビット 250MSPS ADC 80dB SNR 1.8V 供給 LVDS 輸出 LFCSP-64 -40anddeg;C から +85anddeg;C 工業グレード
そして
特徴
250 MSPS で210 MHz に 75.5 dBFS SNR
90 dBFS SFDR から 300 MHz 250 MSPS
170 MHz で 250 MSPS で SFDR
低低1 dBFSで 92 dBFS
低低2 dBFSで100 dBFS
60FS RMSジッター
卓越した線形性 250 MSPS
そして DNL = plusmn;0.5 LSB 典型的な
そしてnbsp; INL = plusmn;3.5 LSB 典型的な
2 V p-p から 2.5 V p-p (デフォルト) 差分フルスケール入力 (プログラム可能)
統合された入力バッファー
外部参照支援のオプション
ウォッチ デューティ サイクル スタビライザー
出力時計が利用可能
シリアルポート制御
選択可能なデジタルテストパターンの生成
選択可能な出力データ形式
LVDS出力 (ANSI-644対応)
◎1.8Vと3.3Vの電源操作
そして
応用
複数のキャリア,マルチモードの携帯電話受信機
アンテナ配列の位置付け
功率増幅器の線形化
ブロードバンド無線
レーダー
紫外線画像
通信機器
そして
一般的な説明
AD9467は16ビット,単体型,IFサンプリングアナログからデジタル変換器 (ADC) である. 幅広く帯域幅を介して高性能と使いやすさに最適化されている.この製品は 250 MSPS の変換速度で動作し,無線受信機用に設計されています.高いダイナミクスの範囲を必要とします.
ADCは,1.8Vと3.3Vの電源と低電圧の差点入力時計を必要とします.多くのアプリケーションでは外部参照やドライバコンポーネントは必要ありません.データ出力はLVDS対応 (ANSI-644対応) で,短距離追跡に必要な総電流を減らす手段を含んでいます.
新しい出力ビットをシグナルするために,出力上のデータを記録するためのデータクロック出力 (DCO) が提供されている.
SPIによってサポートされる内部オフパワー機能は,通常,無効状態で5mW未満を消費する.
選択可能な機能により,入力範囲,データフォーマット選択,出力データテストパターンを含むさまざまな選択可能な動作条件を実装できます.
AD9467は,Pbフリーで,72鉛のLFCSPで,産業用温度範囲で指定されています.
そして
商品のハイライト
1IF最適化機能がSFDRを改善するために使用されます.
2複数のキャリア,マルチモード3G,および4Gセルラーベースステーション受信機などのIFサンプリングアプリケーションのための優れたSFDR性能.
3簡単に使用できる:オンチップの参照,高インプットインピーダンスのバッファ,調整可能なアナログ入力範囲,データキャプチャを簡素化するための出力クロック.
472鉛のLFCSPのパッケージに入っています.
5クロック デューティ サイクルの安定化器 (DCS) は,インプット クロック パルス 幅の広い範囲にわたって,各フォーマンスあたり全体的な ADC を維持します.
6標準的なシリアルポートインターフェイス (SPI) は,データフォーマット (オフセットバイナリー,トワースコンプリメント,またはグレイコーディング) などのさまざまな製品機能と機能をサポートします.
そして
情報
|
カテゴリー
|
集積回路 (IC)
データ取得
アナログからデジタル変換器 (ADC)
|
そして
|
|
製造者
|
アナログ・デバイスズ
|
そして
|
|
シリーズ
|
-
|
そして
|
|
パッケージ
|
トレー
|
そして
|
|
部品のステータス
|
アクティブ
|
そして
|
|
ビット数
|
16
|
そして
|
|
サンプリング率 (秒あたり)
|
250M
|
そして
|
|
入力数
|
1
|
そして
|
|
入力タイプ
|
差異性,単一の終わり
|
そして
|
|
データインターフェース
|
LVDS - 平行
|
そして
|
|
構成
|
ADC
|
そして
|
|
割合 - S/H:ADC
|
-
|
そして
|
|
A/D 変換器の数
|
1
|
そして
|
|
建築
|
パイプライン
|
そして
|
|
参照型
|
外部,内部
|
そして
|
|
電圧 - 供給,アナログ
|
1.8V,3.3V
|
そして
|
|
電圧 - 電源,デジタル
|
1.7V~1.9V
|
そして
|
|
特徴
|
-
|
そして
|
|
動作温度
|
-40°C ~ 85°C
|
そして
|
|

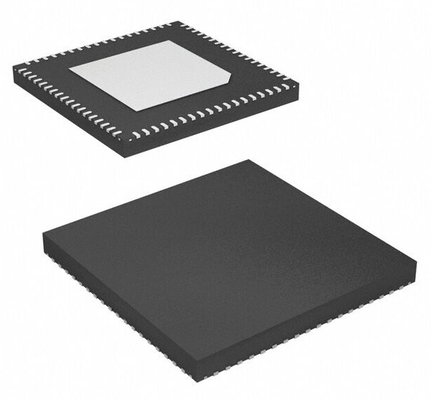

パッケージ/ケース
|
72-VFQFN 露出パッド,CSP
|
そして
|
|
供給者のデバイスパッケージ
|
72-LFCSP-VQ (10x9.75)
|
そして
|
|
マウントタイプ
|
表面マウント
|
そして
|
|
基本製品番号
|
AD9467
|
そして
図面
