商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | デュアル250MHz低消費電力オペアンプ,低消費電力オペアンプ AD8260ACPZ-R7,AD8260ACPZ-R7 |
||

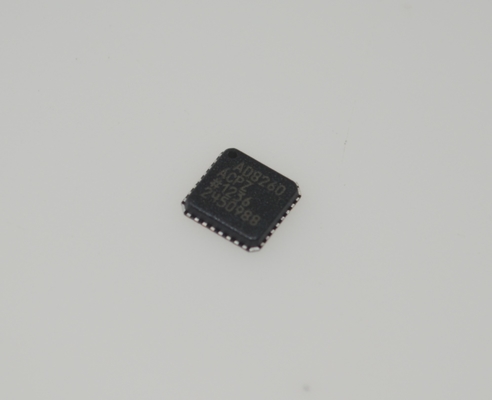

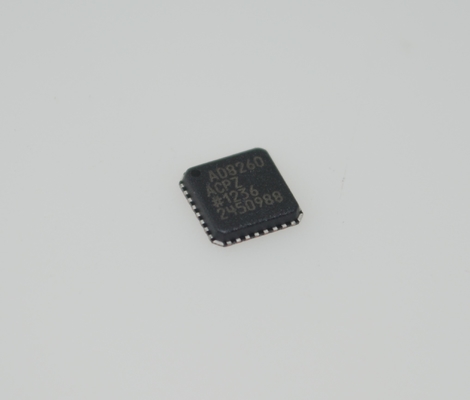

AD8260ACPZ-R7 デュアル 250MHz 低電力オペアンプ 1nV/√Hz ノイズ ±5V ～ ±15V 電源 LFCSP-16 -40℃ ～ +125℃ 産業グレード
特徴
高電流ドライバ
差動入力—DACからの直接駆動
プリセットゲイン：1.5倍
-3 dB帯域幅：195 MHz
大出力駆動：>±300 mA
VGA/プリアンプ
低ノイズ
電圧ノイズ：2.4 nV/√Hz
電流ノイズ：5 pA/√Hz
-3 dB帯域幅：230 MHz
ゲイン範囲：3 dBステップで30 dB
-6 dB ～ +24 dB（プリアンプゲイン6 dBの場合）
シングルエンドプリアンプ入力と差動VGA
出力
電源：3.3 V ～ 10 V（VMID有効時）
±3.3 V ～ ±5 V（VMID無効時）
電力：3.3 V電源で93 mW
VGA、ドライバアンプ、およびシステムのパワーダウン
アプリケーション
デジタルAGCシステム
Tx/Rx信号処理
電力線トランシーバ
概要
AD8260は、送信機として使用可能な高電流ドライバと、受信機として使用可能な低ノイズデジタルプログラマブル可変ゲインアンプ（DGA）を含んでいます。
受信部には、シングルエンド入力プリアンプと、リニアdB差動出力DGAが含まれています。受信機の小信号-3 dB帯域幅は230 MHz、ドライバの小信号帯域幅は195 MHzです。ドライバは±300 mAを供給し、3.3 V電源に接続されていても、低インピーダンス負荷の駆動に最適です。
AD8260 DGAはトリムアプリケーションに最適で、3 dBステップで30 dBのゲインスパンがあります。優れた帯域幅均一性が全周波数範囲で維持されます。DGAの低出力換算ノイズは、高速ADCの駆動に有利です。差動出力は、最新の低電圧高速ADCへのインターフェースを容易にします。
シングル電源およびデュアル電源動作により、この部品は汎用性が高く、フォトダイオードや光電子増倍管によって生成されるような負のパルスのゲイン制御、およびシングル電源でのバンドパス信号の処理を可能にします。最大ダイナミックレンジを得るには、シングル電源で動作する場合、この部品をAC結合することが不可欠です。
AD8260プリアンプ（PrA）は、6 dBを超えるゲインに対して外部抵抗器で構成され、反転または非反転にすることができます。DGAは、2倍の非反転プリアンプゲインで特性評価されています。アッテネータの範囲は30 dBで、出力アンプのゲインは8倍（18.06 dB）です。最低の非反転ゲイン範囲は-6 dB ～ +24 dBで、プリアンプゲインが増加するとシフトします。ゲインは、並列ポート（Pin GNS0 ～ Pin GNS3）を介して制御され、コードあたり3 dBの10ゲインステップがあります。プリアンプとDGAは、ゲインステップが割り当てられていないコードに対して無効になります。
AD8260は、3.3 V ～ ±5 Vのシングルまたはデュアル電源で動作できます。内部バッファは通常、シングル電源動作用のスプリット電源リファレンスを提供します。VMIDバッファがシャットダウンされている場合は、外部リファレンスも使用できます。
動作温度範囲は-40℃ ～ +105℃です。AD8260は、5 mm × 5 mm、32ピンLFCSPで利用できます。
情報
|
カテゴリ
|
集積回路（IC）
リニア
アンプ
計測、オペアンプ、バッファアンプ
|
|
|
メーカー
|
Analog Devices Inc.
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reel®
|
|
|
部品ステータス
|
アクティブ
|
|
|
アンプタイプ
|
可変ゲイン
|
|
|
回路数
|
1
|
|
|
出力タイプ
|
差動
|
|
|
スルーレート
|
730V/µs
|
|
|
-3db帯域幅
|
195 MHz
|
|
|
電流 - 入力バイアス
|
200 nA
|
|
|
電流 - 電源
|
28.3mA
|
|
|
電流 - 出力/チャンネル
|
310 mA
|
|
|
電圧 - 電源範囲（最小）
|
3.3 V
|
|
|
電圧 - 電源範囲（最大）
|
10 V
|
|
|
動作温度
|
-40℃ ～ 105℃
|
|
|
取り付けタイプ
|
表面実装
|
|
|

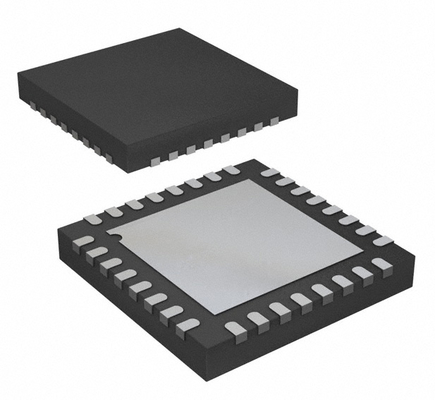

パッケージ/ケース
|
32-WFQFN露出パッド、CSP
|
|
|
サプライヤデバイスパッケージ
|
32-LFCSP（5x5）
|
|
|
基本製品番号
|
AD8260
|
図面
