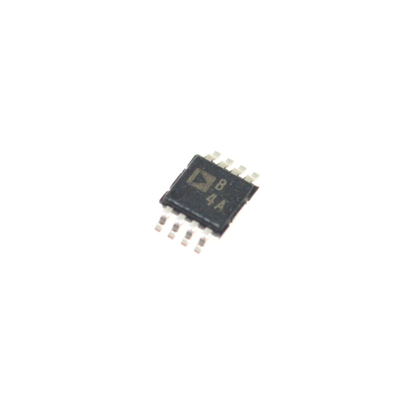

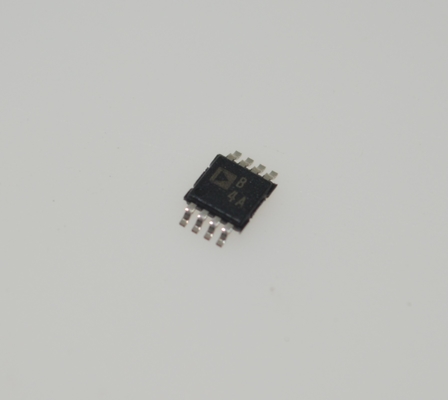

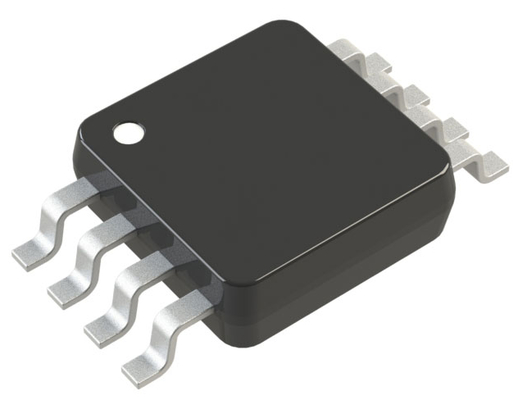

AD822ARMZ 高精度計装アンプ 1nA バイアス電流 0.3µV/°C ドリフト MSOP-8 2.2-18V -40°C～+125°C

AD822ARMZ 高精度計装アンプ 1nA バイアス電流 0.3μV/℃ ドリフト MSOP-8 2.2-18V -40℃～+125℃

特徴

真のシングル電源動作

  出力はレールトゥレール

  入力電圧範囲はグランド以下まで拡張

  5 V ～ 30 V のシングル電源対応

  ±2.5 V ～ ±15 V のデュアル電源対応

高負荷駆動

  容量性負荷駆動 350 pF、G = +1

  最小出力電流 15 mA

低消費電力で優れた AC 性能

  最大静止電流 800 μA/アンプ

  ゲイン帯域幅積: 1.8 MHz

  スルーレート 3 V/μs

優れた DC 性能

  最大入力オフセット電圧 800 μV

  2 μV/℃ の代表的なオフセット電圧ドリフト

  最大入力バイアス電流 25 pA

低ノイズ

  10 kHz で 13 nV/√Hz

  位相反転なし

アプリケーション

バッテリー駆動の高精度計装

フォトダイオードプリアンプ

アクティブフィルタ

12 ビット～14 ビットデータ収集システム

医療用計装

低消費電力リファレンスおよびレギュレータ

概要

AD822 は、5 V ～ 30 V のシングル電源または ±2.5 V ～ ±15 V のデュアル電源で動作可能な、デュアル高精度、低消費電力 FET 入力オペアンプです。真のシングル電源対応で、入力電圧範囲は負のレール以下まで拡張されており、シングル電源モードでグランド以下の入力信号に対応できます。出力電圧スイングは各レールの 10 mV 以内まで拡張され、最大出力ダイナミックレンジを提供します。

最大 800 μV のオフセット電圧、2 μV/℃ のオフセット電圧ドリフト、25 pA 未満の入力バイアス電流、および低入力電圧ノイズにより、ギガオームまでのソースインピーダンスで DC 精度を実現します。1.8 MHz のゲイン帯域幅積、10 kHz で -93 dB の全高調波歪み (THD)、および 3 V/μs のスルーレートは、アンプあたり 800 μA の低供給電流で提供されます。
