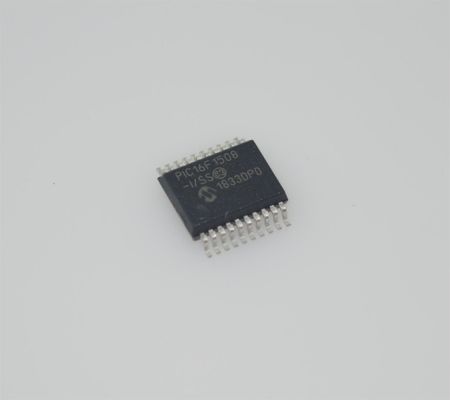

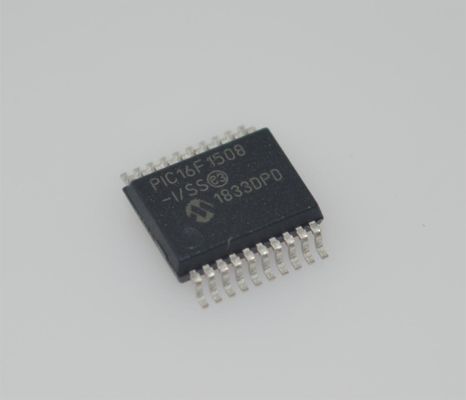

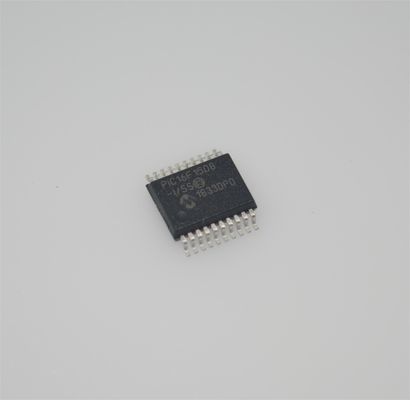

PIC16F1508-I/SS 20MHz 8ビット MCU 7KB フラッシュ 256B RAM 12ビット ADC SSOP-20 2-5.5V -40°C から +85°C

PIC16F1508-I/SS 20MHz 8ビットMCU 7KB Flash 256B RAM 12ビットADC SSOP-20 2-5.5V -40℃～+85℃

特殊マイクロコントローラ機能:

• 動作電圧範囲:

- 1.8V～3.6V (PIC16LF1508/9)

- 2.3V～5.5V (PIC16F1508/9)

• ソフトウェア制御下での自己プログラミング

• パワーオンリセット (POR)

• パワーアップタイマー (PWRT)

• プログラマブル低電力ブラウンアウトリセット (LPBOR)

• 拡張ウォッチドッグタイマー (WDT):

- 1 ms～256sのプログラマブル期間

• プログラマブルコード保護

• インサーキットシリアルプログラミング™ (ICSP™) (2ピン経由)

• 拡張低電圧プログラミング (LVP)

• インサーキットデバッグ (ICD) (2ピン経由)

• 省電力スリープモード:

- 低電力スリープモード

- 低電力BOR (LPBOR)

• 統合温度インジケータ

• 128バイト高耐久性フラッシュ

- 100,000回の書き込みフラッシュ耐久性 (最小)

周辺機能:

• アナログ-デジタルコンバータ (ADC):

- 10ビット分解能

- 12個の外部チャネル

- 3個の内部チャネル:

  - 固定電圧リファレンス

  - デジタル-アナログコンバータ (DAC)

  - 温度インジケータチャネル

- 自動取得機能

- スリープ中の変換が可能

• 5ビットデジタル-アナログコンバータ (DAC):

- 外部で利用可能な出力

- 正の基準電圧選択

- コンパレータとADCへの内部接続

• 2つのコンパレータ:

- レールトゥレール入力

- 電源モード制御

- ソフトウェア制御可能なヒステリシス

• 電圧リファレンス:

- 1.024V固定電圧リファレンス (FVR) (1x、2x、4xゲイン出力レベル)

• 18個のI/Oピン (入力専用ピン1個):

- 高電流シンク/ソース 25 mA/25 mA

- 個別にプログラマブルなプルアップ抵抗

- 個別にプログラマブルな

  変化割り込み (IOC) ピン

• Timer0: 8ビットタイマー/カウンタ (8ビットプログラマブルプリスケーラ付き)

• 拡張Timer1:

- 16ビットタイマー/カウンタ (プリスケーラ付き)

- 外部ゲート入力モード

• Timer2: 8ビットタイマー/カウンタ (8ビット周期レジスタ、プリスケーラ、ポストスケーラ付き)

• 4つの10ビットPWMモジュール

• SPIおよびI2Cを備えたマスター同期シリアルポート (MSSP):

- 7ビットアドレスマスキング

- SMBus/PMBus™互換性

• 拡張ユニバーサル同期非同期レシーバトランスミッタ (EUSART)

- RS-232、RS-485、LIN互換

- 自動ボーレート検出

- スタート時の自動ウェイクアップ

• 4つの設定可能なロジックセル (CLC) モジュール:

- 16個の選択可能な入力ソース信号

- モジュールあたり4つの入力

- 組み合わせ/シーケンスロジック/状態/クロック機能のソフトウェア制御

- AND/OR/XOR/Dフリップフロップ/Dラッチ/SR/JK

- 外部および内部ソースからの入力

- ピンおよび周辺機器への出力が可能

- スリープ中の動作

• 数値制御発振器 (NCO):

- 20ビットアキュムレータ

- 16ビットインクリメント

- 真の線形周波数制御

- 高速クロック入力

- 選択可能な出力モード

  - 固定デューティサイクル (FDC) モード

  - パルス周波数 (PF) モード

• 補完波形ジェネレータ (CWG):

- 8つの選択可能な信号源

- 選択可能な立ち下がりおよび立ち上がりエッジデッドバンド制御

- 極性制御

- 4つの自動シャットダウンソース

- 複数の入力ソース: PWM、CLC、NCO
