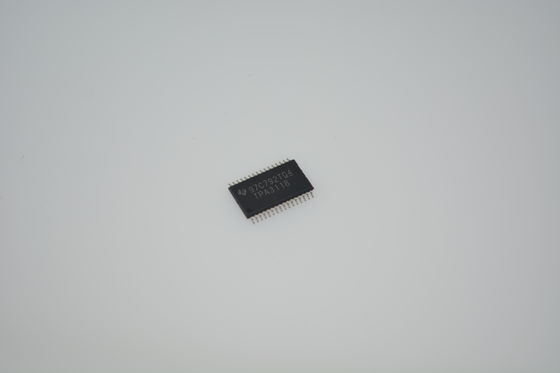

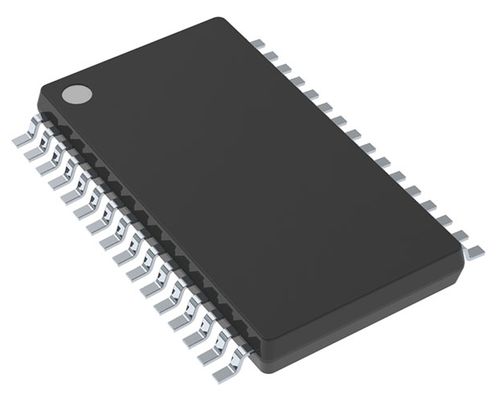

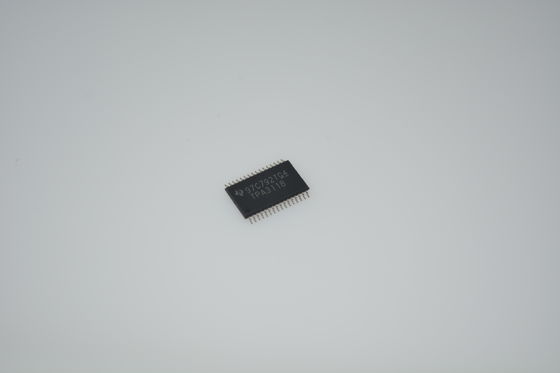

TPA3118D2DAP 30W ステレオD級アンプ4.5-26V 入力90%効率 HTSSOP-32 -40°Cから+85°C

TPA3118D2DAP

特徴

• 複数の出力構成をサポート

– 2×50W、4-Ω BTL負荷、21 V (TPA3116D2)

– 2×30W、8-Ω BTL負荷、24 V (TPA3118D2)

– 2×15W、8-Ω BTL負荷、15 V (TPA3130D2)

• 広い電圧範囲: 4.5 V ～ 26 V

• 高効率Class-D動作

– >90%の電力効率と低アイドル損失により、ヒートシンクのサイズを大幅に削減

– 高度な変調方式

• 複数のスイッチング周波数

– AM干渉回避

– マスターおよびスレーブ同期

– 最大1.2 MHzのスイッチング周波数

• 高PSRRのフィードバック電力段アーキテクチャにより、PSU要件を削減

• プログラム可能な電力制限

• 差動およびシングルエンド入力

• シングルフィルターモノラル構成のステレオおよびモノラルモード

• 単一電源により部品数を削減

• 過電圧、不足電圧、過熱、DC検出、短絡を含む統合された自己保護回路、エラー報告付き

• 熱的に強化されたパッケージ

– DAD (32ピンHTSSOPパッドアップ)

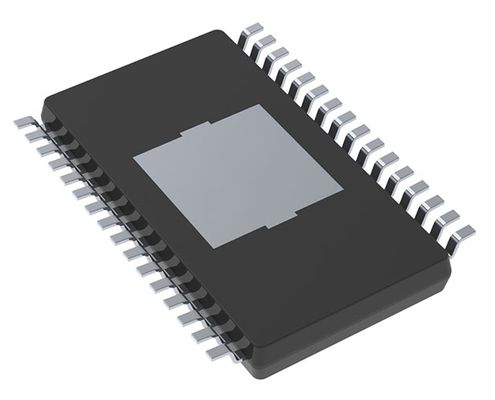

– DAP (32ピンHTSSOPパッドダウン)

•–40°C～85°Cの周囲温度範囲

アプリケーション

• ミニ/マイクロコンポーネント、スピーカーバー、ドック

• アフターマーケット自動車

• CRTTV

• コンシューマーオーディオアプリケーション

説明

TPA31xxD2シリーズは、ステレオ高効率デジタルアンプ電力段で、モノラルで最大100 W / 2 Ωのスピーカーを駆動します。TPA3130D2の高効率により、シングルレイヤーPCBで外部ヒートシンクなしで2 × 15 Wを実現できます。TPA3118D2は、デュアルレイヤーPCBでヒートシンクなしで2 × 30 W / 8 Ωでも動作します。さらに高い電力が必要な場合、TPA3116D2は、トップサイドPowerPADに小さなヒートシンクを取り付けて2 × 50 W / 4 Ωを実現します。3つのデバイスすべてが同じフットプリントを共有しているため、さまざまな電力レベルで単一のPCBを使用できます。

TPA31xxD2高度な発振器/PLL回路は、AM干渉を回避するために複数のスイッチング周波数オプションを採用しています。これは、マスターまたはスレーブオプションとともに実現され、複数のデバイスを同期させることができます。

TPA31xxD2デバイスは、短絡保護と熱保護、過電圧、不足電圧、DC保護により、障害から完全に保護されています。障害はプロセッサに報告され、過負荷状態でのデバイスの損傷を防ぎます。

情報

図面
