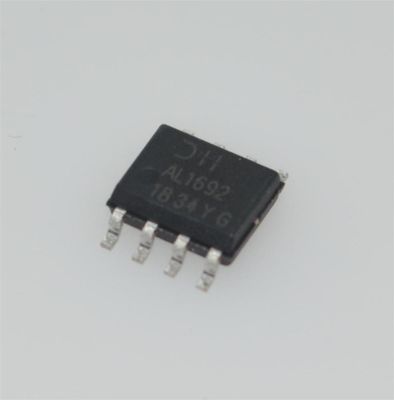

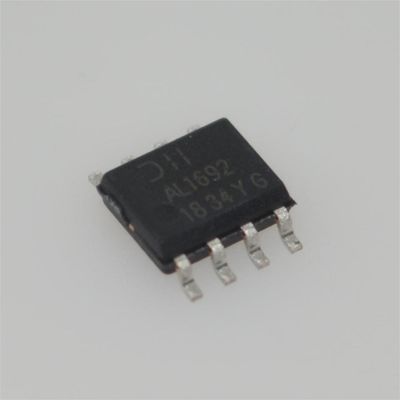

AL1692S-13 90V 0.5A LEDドライバ PF>0.9 非調光 SOP-8 -40°C～+105°C 高効率

AL1692S-13

特徴

 厳密な電流センス許容誤差：±3%

 低起動電流：標準100µA

 低動作電流：210µA（スイッチング周波数4kHz時）

 シングル巻線インダクタ

 幅広い調光器との互換性

 コントローラー電源用、最大25Wまで駆動可能

 MOSFETオプション：600V/2A

 NEMA SSL6調光カーブ準拠

 内部保護

 低電圧ロックアウト（UVLO）

 リーディングエッジブランキング（LEB）

 サイクルごとの過電流保護（OCP）

 出力オープン/ショート保護（OVP/OSP）

 熱フォールドバック保護（TFP）

 過熱保護（OTP）

 SO-8（コントローラー）およびSO-7（MOSFET搭載）パッケージ

 完全鉛フリー＆完全RoHS準拠

 ハロゲンおよびアンチモンフリー。 “グリーン”デバイス

アプリケーション

 商用調光可能LEDランプ

 オフラインLED電源ドライバ

説明

DIODES™ AL1692は、トライアック調光可能LEDランプアプリケーション向けの高性能、高力率、高効率、高精度電流バックブーストおよびフライバック調光可能LEDコントローラー/ドライバです。 AL1692トポロジーは、幅広いラインおよび負荷レギュレーションにわたって正確な出力電流を提供します。広いスイッチング周波数は、EMI/EMC設計とテストを容易にし、最新の規制基準を満たすために、境界伝導モード（BCM）で動作します。

外部MOSFETを備えたAL1692コントローラーは、最大25Wの高出力アプリケーションをサポートできます。 AL1692-20C LEDドライバは、600V/2A MOSFETを内蔵しています。 AL1692プラットフォームソリューションは、120Vacと230Vacの両方のアプリケーションに対応できます。 AL1692には、出力電流を自動的に削減するための熱フォールドバック保護トリガーポイントが内蔵されています。 その他の保護機能により、LED照明システムの安全性と信頼性が向上します。

AL1692の調光カーブは、NEMA SSL6規格に準拠しています。 AL1692は、リーディングエッジおよびトレーリングエッジ調光器を含む幅広い調光器に適用でき、1％までの深い調光を実現します。

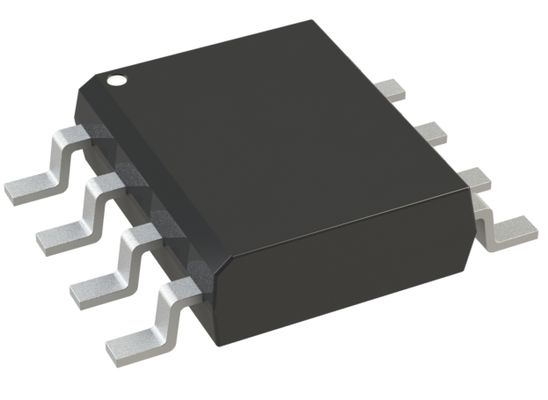

AL1692コントローラーはSO-8パッケージで利用できます。 AL1692-20CはSO-7パッケージで利用できます。
