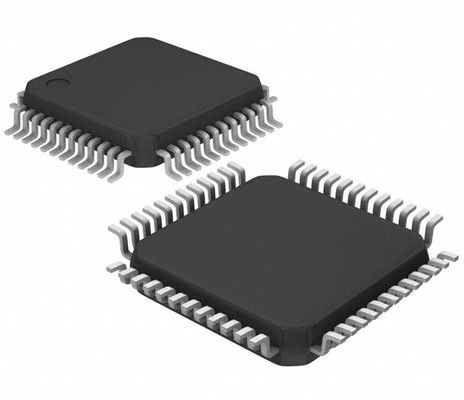

STM32F103CBT6 72MHz Cortex-M3 MCU 128KB フラッシュ 20KB RAM 2x12ビットADC 3xUSART USB/CAN LQFP-48 2.0-3.6V -40°C～+85°C 産業グレード性能

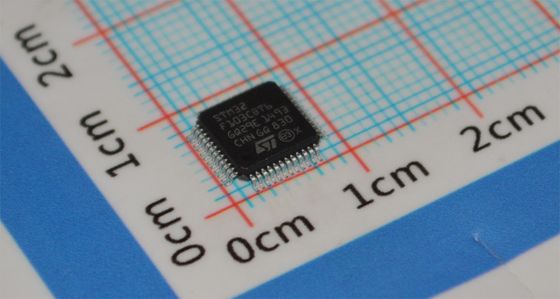

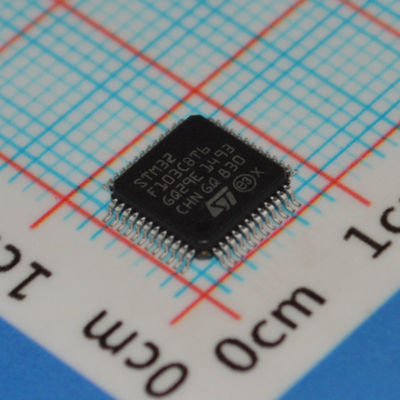

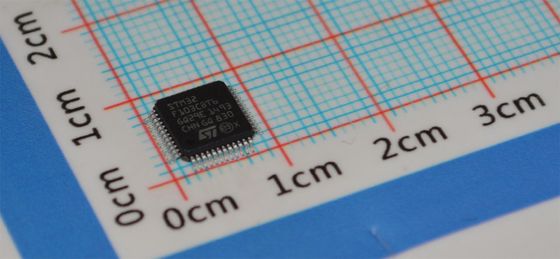

STM32F103CBT6

特徴

STの最先端特許技術を搭載

• Arm® 32ビットCortex®-M3 CPUコア

– 最大72 MHz、1.25 DMIPS/MHz（Dhrystone 2.1）性能、0ウェイトステートメモリアクセス

– シングルサイクル乗算とハードウェア除算

• メモリ

– 64または128 Kbytesのフラッシュメモリ

– 20 KbytesのSRAM

• クロック、リセット、電源管理

– 2.0～3.6 Vのアプリケーション電源とI/O

– POR、PDR、およびプログラマブル電圧検出器（PVD）

– 4～16 MHzの水晶発振器

– 内部8 MHz工場トリムRC

– 内部40 kHz RC

– CPUクロック用のPLL

– RTCキャリブレーション付き32 kHz発振器

• 低消費電力

– スリープ、ストップ、スタンバイモード

– RTCおよびバックアップレジスタ用のVBAT電源

• 2x 12ビット、1 µs A/Dコンバータ（最大16チャンネル）

– 変換範囲：0～3.6 V

– デュアルサンプル＆ホールド機能

– 温度センサー

• DMA

– 7チャンネルDMAコントローラ

– サポートされている周辺機器：タイマー、ADC、SPI、I2C、USART

• 最大80個の高速I/Oポート

– 26/37/51/80 I/O、すべて16個の外部割り込みベクトルにマッピング可能で、ほぼすべて5 Vトレラント

• デバッグモード：

– シリアルワイヤデバッグ（SWD）およびJTAGインターフェース

• 7つのタイマー

– 3つの16ビットタイマー、それぞれ最大4つのIC/OC/PWMまたはパルスカウンタおよび直角（インクリメンタル）エンコーダ入力

– デッドタイム生成と非常停止機能を備えた16ビット、モーター制御PWMタイマー

– 2つのウォッチドッグタイマー（独立およびウィンドウ）

– SysTickタイマー24ビットダウンカウンタ

• 最大9つの通信インターフェース

– 最大2つのI2Cインターフェース（SMBus/PMBus®）

– 最大3つのUSART（ISO 7816インターフェース、LIN、IrDA機能、モデム制御）

– 最大2つのSPI（18 Mbit/s）

– CANインターフェース（2.0Bアクティブ）

– USB 2.0フルスピードインターフェース

• CRC計算ユニット、96ビット固有ID

• パッケージはECOPACK®です

説明

STM32F103xxミディアム密度パフォーマンスラインファミリは、72 MHzで動作する高性能Arm® Cortex®-M3 32ビットRISCコア、高速組み込みメモリ（最大128 Kbytesのフラッシュメモリと最大20 KbytesのSRAM）、および2つのAPBバスに接続された広範囲の拡張I/Oと周辺機器を組み込んでいます。すべてのデバイスは、2つの12ビットADC、3つの汎用16ビットタイマーと1つのPWMタイマー、および標準および高度な通信インターフェースを提供します。最大2つのI2CとSPI、3つのUSART、USB、およびCANです。デバイスは2.0～3.6 Vの電源で動作します。これらは、–40～+85°Cの温度範囲と–40～+105°Cの拡張温度範囲で利用できます。包括的な省電力モードセットにより、低消費電力アプリケーションの設計が可能になります。STM32F103xxミディアム密度パフォーマンスラインファミリには、36ピンから100ピンまでの6種類のパッケージタイプがあります。選択されたデバイスに応じて、さまざまな周辺機器セットが含まれており、以下の説明では、このファミリで提案されている周辺機器の全範囲の概要を示しています。これらの機能により、STM32F103xxミディアム密度パフォーマンスラインマイクロコントローラファミリは、モータードライブ、アプリケーション制御、医療およびハンドヘルド機器、PCおよびゲーム周辺機器、GPSプラットフォーム、産業用アプリケーション、PLC、インバータ、プリンタ、スキャナ、アラームシステム、ビデオインターホン、HVACなど、幅広いアプリケーションに適しています。

はじめに

このドキュメントでは、STM32F103x8およびSTM32F103xBミディアム密度パフォーマンスラインマイクロコントローラの注文情報と機械的デバイス特性について説明します。STMicroelectronics STM32F103xxファミリ全体の詳細については、セクション2.2：ファミリ全体での完全な互換性を参照してください。ミディアム密度STM32F103xxデータシートは、低、中、高密度のSTM32F10xxxリファレンスマニュアルと合わせて読む必要があります。データシートおよびリファレンスマニュアルに関するデバイスのエラータについては、STM32F103x8/Bエラータシート（ES096）を参照してください。エラータシート、リファレンスマニュアル、およびフラッシュプログラミングマニュアルはすべて、STMicroelectronicsのWebサイトwww.st.comで入手できます。Arm®(a) Cortex®-M3コアの詳細については、www.arm.comのWebサイトから入手できるCortex®-M3テクニカルリファレンスマニュアルを参照してください。
