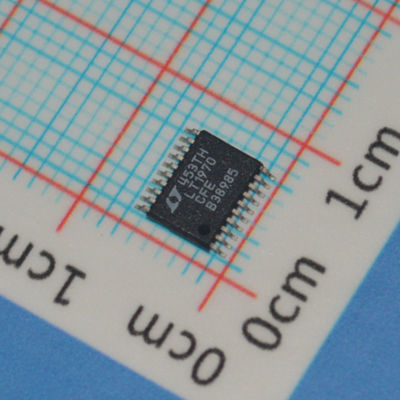

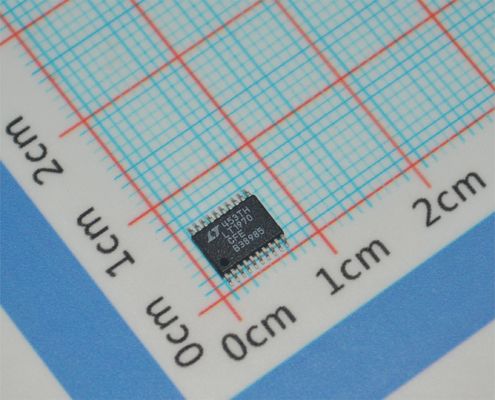

LT1970CFE ±500mA パワーオペアンプ 3V～±15V 電源 1MHz 帯域幅 0.5μV/℃ オフセットドリフト 20-TSSOP-EP -40℃～+85℃

LT1970CFE

特徴

±500mA 最低出力電流

源とシンク電流の限界を独立して調整する

2% の電流制限精度

単品または分割供給で動作する

制御入力を停止/有効にする

オープン コレクターの状態フラッグ: 沈み電流の限界源 電流の限界 熱停止

障害 安全な電流制限と熱停止

1.6V/μs スローレート

3.6MHz 帯域幅増加製品

速流制限応答: 2MHz帯域幅

指定温度範囲: 40°Cから 85°C

20 つのリード TSSOP パッケージで利用可能

適用

自動試験装置

研究室用電源

自動車運転手

熱電冷却機のドライバー

記述

LT®1970は,精密な外部制御電流制限を持つ±500mAの電源オペアンプである. 独立した制御電圧は,2%の精度で供給電流と沈み電流の限界感知しきい値をプログラムする.外部の電源トランジスタを追加することで,出力電流を増やすことができます.

この回路は5Vから36Vの総電源電圧から単一の電源または分割電源で動作します.入力段階電源と出力段階電源が接続されている (VCCからV+,VEEからV)放電を減らすために,独立した低電圧レールから出力ステージ (V+,V ) を電源化することが可能である.アンプは3でユニットゲイン安定である.6MHzの増幅帯域幅生産と1でスレイド.6V/μs.電流制限回路は,VCSRCまたはVCSNK制御入力と増幅器出力間の2MHz応答で動作する.

オープン・コレクター状態のフラグは,電流制限回路のアクティベーション,およびアンプの熱停止をシグナルします.高インピーダンスの出力状態が低値に引っ張られる場合. 熱停止と ± 800mA の固定電流制限は,故障条件下でチップを保護します.

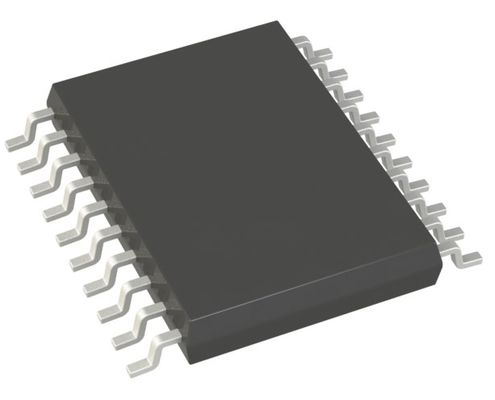

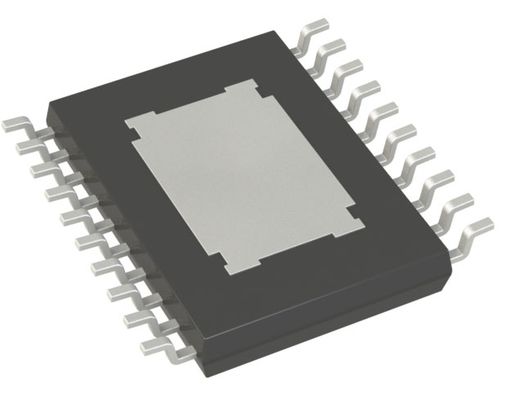

LT1970は,熱吸収を容易にするため,熱伝導性銅底板を備えた20鉛のTSSOPパッケージに梱包されています.
