商品の詳細:
お支払配送条件:
|
| 包装形態: | リール トレイ チューブ テープ バッグ | 動作温度: | -40°C〜125°C |
|---|---|---|---|
| パッケージ /ケース: | WSON-8 | 取付タイプ: | SMD/SMT |
| 製造日コード: | 2024年以上 | 関数: | ステップダウン |
| ハイライト: | 1.5A LEDドライバ,MSOP-10 LEDドライバー,LM3409HVMY LEDドライバー |
||

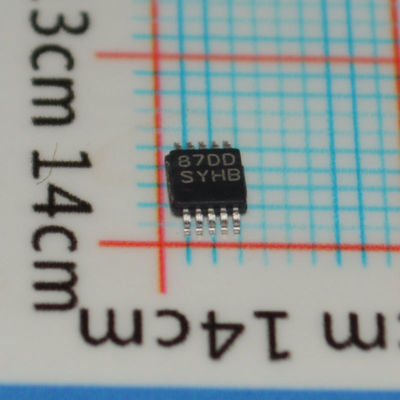

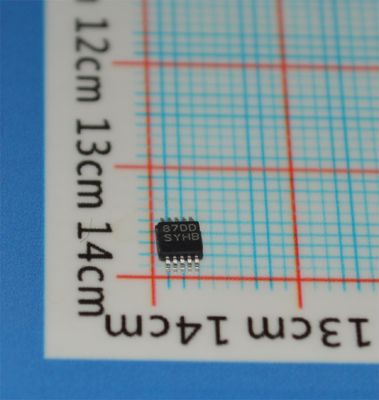

LM3409HVMY
andnbsp;
特徴andnbsp;
andbull; LM3409-Q1 および LM3409HV-Q1 は車載グレード製品です: AEC-Q100 グレード 1 認定
andbull; 2-Ω、1-A ピーク MOSFET ゲートドライブ
andbull; VIN 範囲: 6 V ～ 42 V (LM3409、LM3409-Q1)
andbull; VIN 範囲: 6 V ～ 75 V (LM3409HV、LM3409HV Q1)
andbull; 差動、ハイサイド電流検出
andbull; サイクルごとの電流制限
andbull; 制御ループ補償は不要
andbull; 10,000:1 PWM 調光範囲
andbull; 250:1 アナログ調光範囲
andbull; 全セラミック出力コンデンサおよびコンデンサレス出力をサポート
andbull; 低電力シャットダウンおよび熱シャットダウン
andbull; 熱的に強化された 10 ピン、HVSSOP パッケージ
andnbsp;
アプリケーション
andbull; LEDドライバ
andbull; 定電流源
andbull; 車載照明
andbull; 一般照明
andnbsp;
説明
LM3409、LM3409-Q1、LM3409HV、および LM3409HV-Q1 は、降圧 (バック) 電流レギュレータ用の P チャネル MOSFET (PFET) コントローラです。これらは、広い入力電圧範囲、低調整可能しきい値電圧を備えたハイサイド差動電流検出、高速出力イネーブル/ディセーブル機能、および熱的に強化された 10 ピン、HVSSOP パッケージを提供します。これらの機能を組み合わせることで、LM3409 ファミリのデバイスは、最大 5 A の順方向電流を容易に実現できる LED を駆動するための定電流源として理想的です。
LM3409 デバイスは、外部制御ループ補償を必要とせずに、正確な定電流を調整するために、一定オフ時間 (COFT) 制御を使用します。アナログおよび PWM 調光は実装が容易で、非常に線形な調光範囲と優れたコントラスト比を実現します。プログラム可能な UVLO、低電力シャットダウン、および熱シャットダウンが機能セットを完成させます。
andnbsp;
情報
|
カテゴリ
|
集積回路 (IC)
電源管理 (PMIC)
LED ドライバ
|
|
|
メーカー
|
Texas Instruments
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ & リール (TR)andnbsp;
カットテープ (CTandnbsp;)
Digi-Reelandnbsp;
|
|
|
ステータス
|
アクティブ
|
|
|
タイプ
|
DC DC コントローラ
|
|
|
トポロジ
|
降圧 (バック)
|
|
|
内部スイッチ
|
いいえ
|
|
|
出力数
|
1
|
|
|
電圧 - 電源 (最小)
|
6V
|
|
|
電圧 - 電源 (最大)
|
75V
|
|
|
電圧 - 出力
|
-
|
|
|
電流 - 出力 / チャネル
|
-
|
|
|
周波数
|
-
|
|
|
調光
|
アナログ、PWM
|
|
|
アプリケーション
|
-
|
|
|
動作温度
|
-40anddeg;C ～ 125anddeg;C (TJ)
|
|
|
グレード
|
車載
|
|
|
取り付けタイプ
|
表面実装
|
|
|
パッケージ / ケース
|
10-PowerTFSOP、10-MSOP (0.118andquot;、3.00mm 幅)
|
|
|
サプライヤデバイスパッケージ
|
10-HVSSOP
|
|
|
基本製品番号
|
LM3409
|
andnbsp;

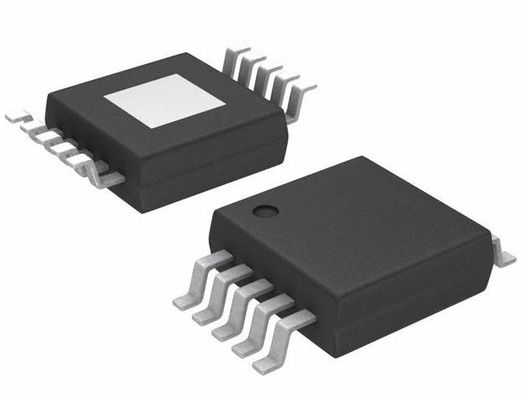

図面
