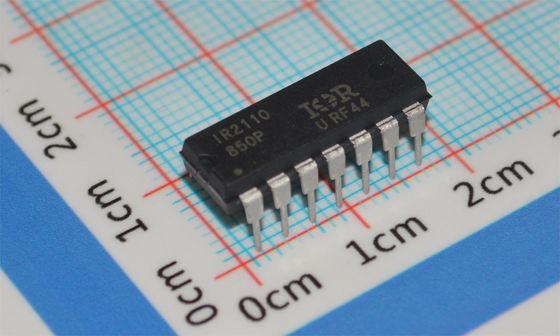

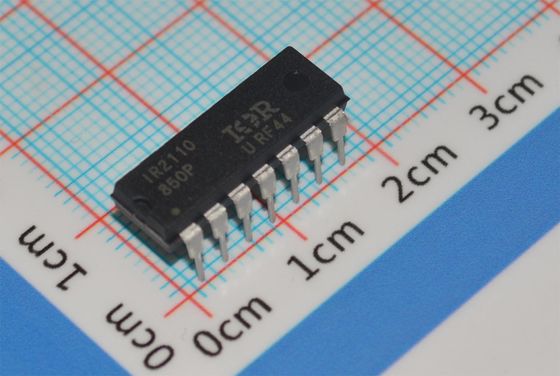

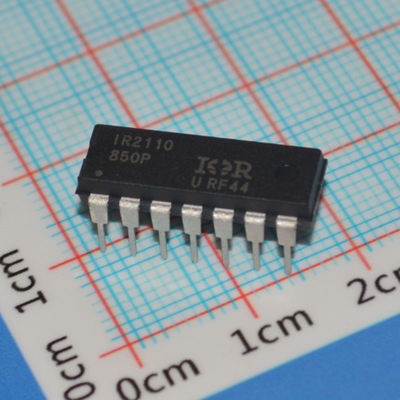

IR2110PBF 集成回路 600V 高低ドライバ 2A ピーク電流 10V-20V ロジック 500ns Rise Time パッケージ/ケース 14-DIP (0.300",7.62mm) -40°Cから+125°C

IR2110PBF

特徴

• ブートストラップ動作用に設計されたフローティングチャネル +500Vまたは+600Vまで完全に動作 負の過渡電圧に耐性 dV/dt耐性

• ゲートドライブ電源範囲10〜20V

• 両方のチャネルの低電圧ロックアウト

• 3.3Vロジック互換 3.3V〜20Vの独立したロジック電源範囲 ロジックと電源グランド±5Vオフセット

• プルダウン付きCMOSシュミットトリガ入力

• サイクルごとのエッジトリガシャットダウンロジック

• 両方のチャネルで一致する伝搬遅延

• 入力と同相の出力

説明

IR2110/IR2113は、独立したハイサイドおよびローサイド参照出力チャネルを備えた高電圧、高速パワーMOSFETおよびIGBTドライバです。独自のHVICおよびラッチ耐性CMOS技術により、堅牢なモノリシック構造が実現します。ロジック入力は、標準CMOSまたはLSTTL出力と互換性があり、3.3Vロジックまで対応します。出力ドライバは、ドライバのクロスコンダクションを最小限に抑えるように設計された高パルス電流バッファ段を備えています。伝搬遅延は、高周波アプリケーションでの使用を簡素化するために一致しています。フローティングチャネルは、500または600ボルトまで動作するハイサイド構成のNチャネルパワーMOSFETまたはIGBTを駆動するために使用できます。

情報

図面
