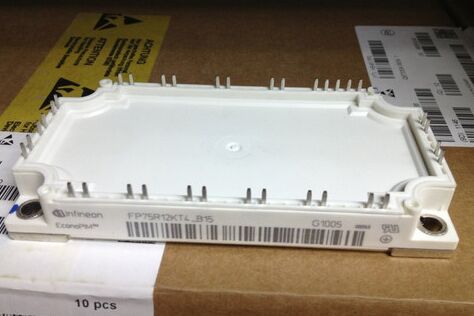

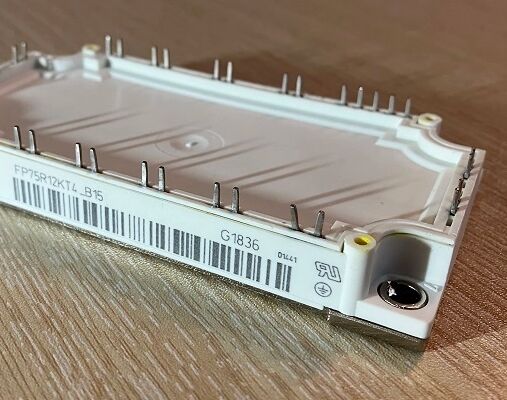

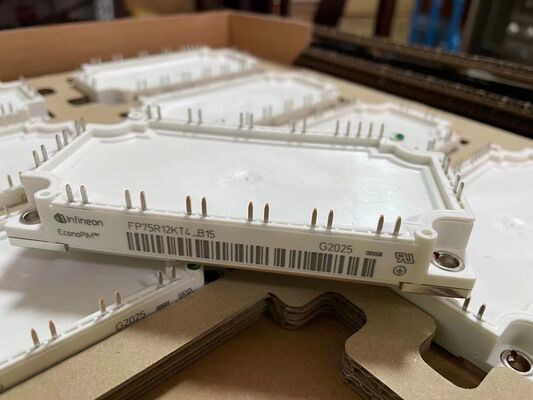

FP75R12KT4 B15 1200V 75A PIM IGBTモジュール TRENCHSTOP™ IGBT4 低スイッチング損失 統合整流器およびブレーキ コッパーベースプレート NTC 高スイッチング周波数 モーター駆動用
特徴
1200V / 75A PIM (パワーインテグレーテッドモジュール)
統合トポロジー: 3相整流器、3相インバーター、ブレーキチョッパー
先進 TRENCHSTOP™ IGBT4 およびエミッタ制御 4 ダイオード
低スイッチング損失 高効率のため
低 VCE(sat) 1.85V (標準)
銅ベースプレート 最適化された熱拡散のため
統合 NTC 温度センサー
低浮遊インダクタンスモジュール設計
高スイッチング周波数対応
コンパクト EconoPIM™ 3 ハウジング
用途
産業用モーター駆動: ポンプ、ファン、コンプレッサー、汎用 AC ドライブ用。
無停電電源装置 (UPS) .
再生可能エネルギーシステム: 太陽光発電インバーターおよび風力発電用途。
産業用加熱および溶接装置 .
HVAC システム および空調用途。
サーボドライブおよびモーションコントロールシステム
説明
FP75R12KT4 B15 は、Infineon の EconoPIM™ 3 ファミリの、高度に統合された 1200V、75A パワーインテグレーテッドモジュール (PIM) です。単一のコンパクトで絶縁されたモジュールに、3相整流器ブリッジ、3相IGBTインバーターブリッジ、およびブレーキチョッパーを組み合わせています。先進の TRENCHSTOP™ IGBT4 およびエミッタ制御 4 ダイオード技術で構築されており、低スイッチング損失と高効率を実現するように設計されています。モジュールは、正確な熱監視のための統合 NTC 温度センサー、最適化された熱拡散のための銅ベースプレート、および信頼性の高いパフォーマンスのための低浮遊インダクタンス設計を備えています。高スイッチング周波数動作をサポートし、はんだ付け可能なピンまたは PressFIT 技術で利用可能です。情報
カテゴリ
|
ディスクリート半導体製品
|
トランジスタ
IGBT
IGBTモジュール
メーカー
|
|
|
Infineon Technologies
|
シリーズ
|
|
|
EconoPIM™ 3
|
パッケージ
|
|
|
トレイ
|
部品ステータス
|
|
|
販売中
|
IGBTタイプ
|
|
|
溝付きフィールドカットオフ
|
構成
|
|
|
(3) 対向位相計
|
電圧 - コレクタブレークダウン (最大)
|
|
|
1200 V
|
電流 - コレクタ (IC) (最大)
|
|
|
75 A
|
電力 - 最大
|
|
|
385 W
|
Vce(on) (最大) (異なる Vge, IC)
|
|
|
2.15V @ 15V,75A
|
電流 - コレクタカットオフ (最大)
|
|
|
1 mA
|
入力容量 (Cies) (異なる VCEs)
|
|
|
4.3 nF @ 25 V
|
入力
|
|
|
標準
|
NTCサーミスタ
|
|
|
は
|
動作温度
|
|
|
-40°C ~ 150°C
|
取り付けタイプ
|
|
|
ベースマウント
|
パッケージ/エンクロージャ
|
|
|
モジュール
|
図面
|
|
|
モジュール
|
図面
|
